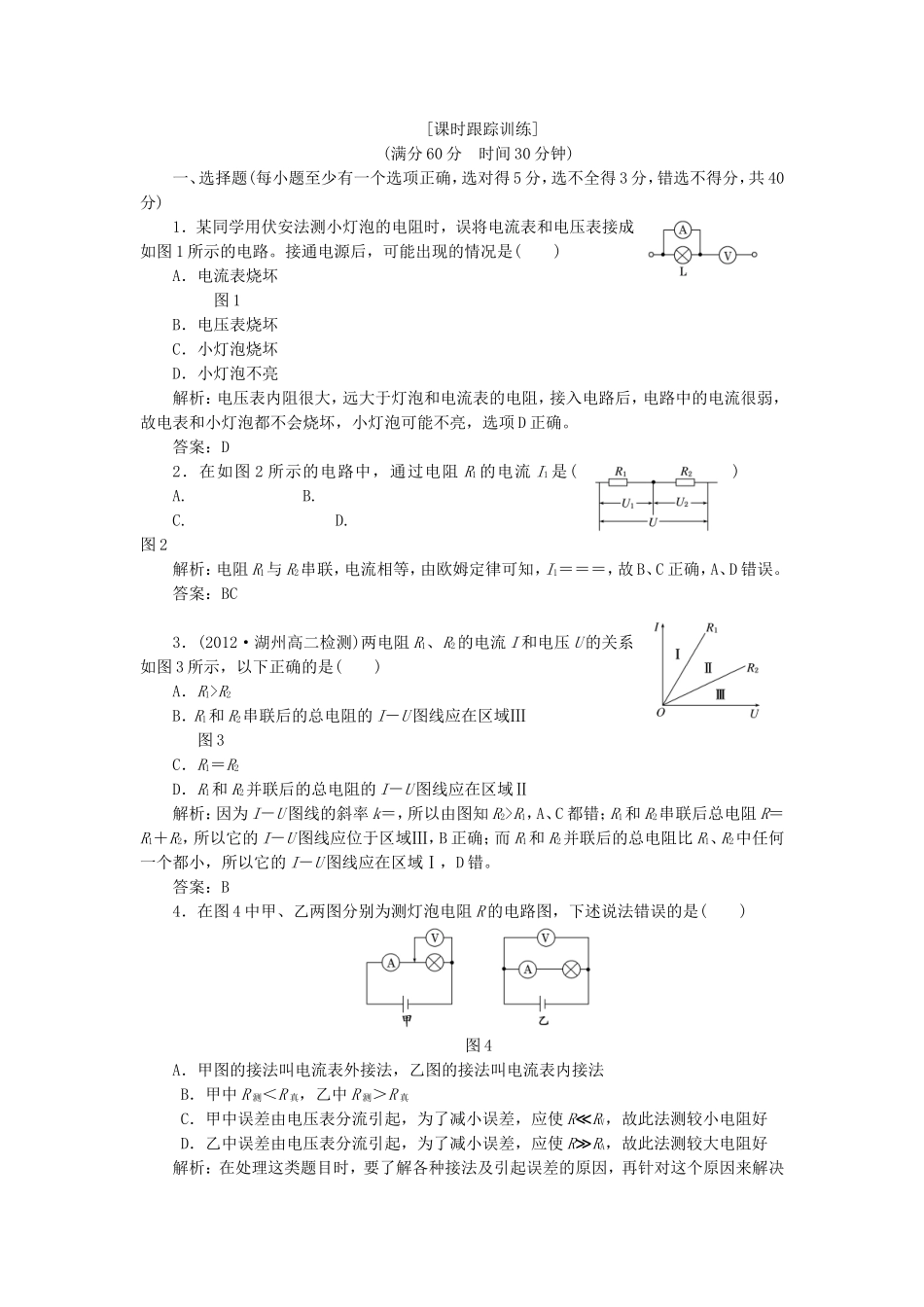

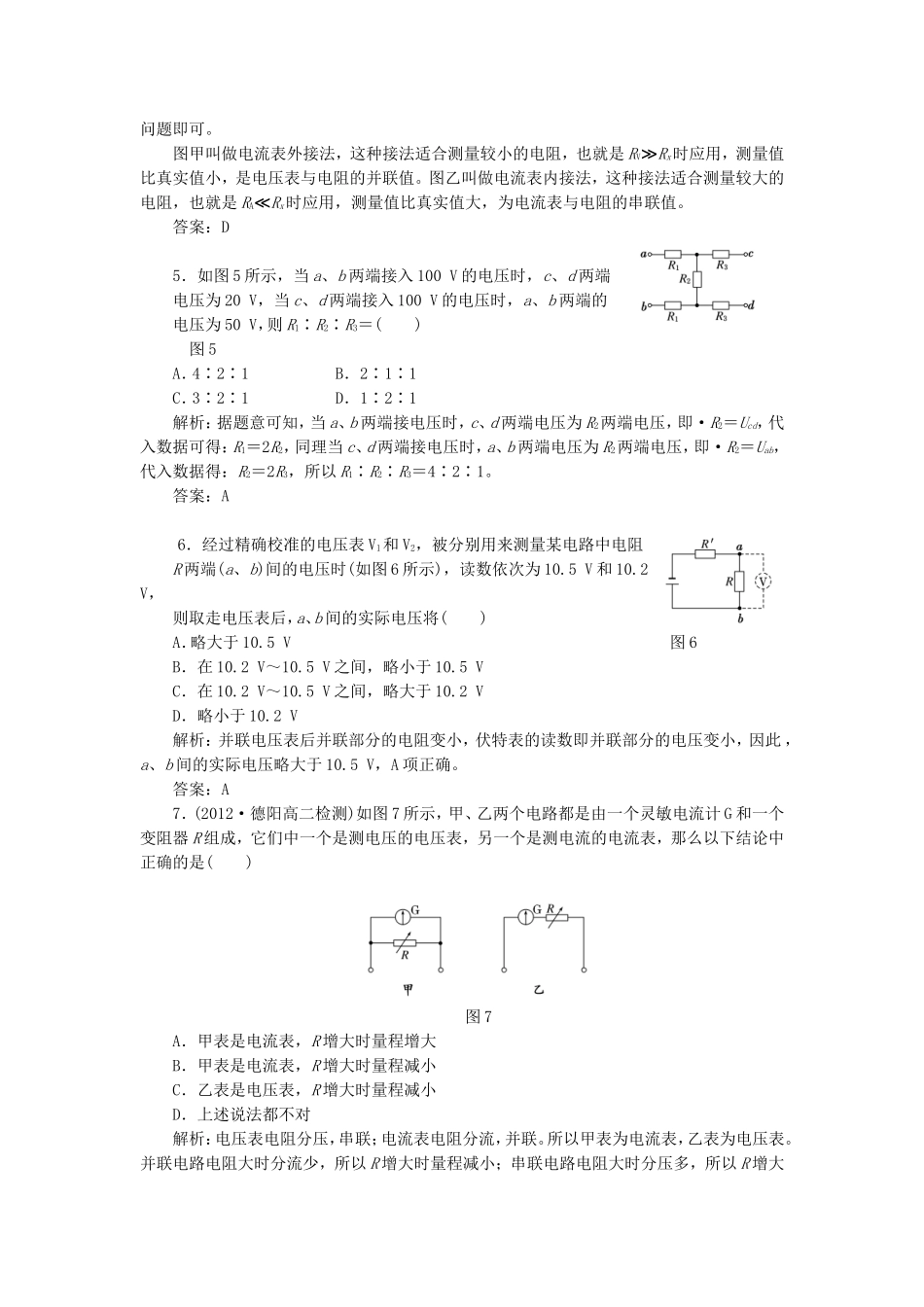

[课时跟踪训练](满分60分时间30分钟)一、选择题(每小题至少有一个选项正确，选对得5分，选不全得3分，错选不得分，共40分)1．某同学用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图1所示的电路。接通电源后，可能出现的情况是()A．电流表烧坏图1B．电压表烧坏C．小灯泡烧坏D．小灯泡不亮解析：电压表内阻很大，远大于灯泡和电流表的电阻，接入电路后，电路中的电流很弱，故电表和小灯泡都不会烧坏，小灯泡可能不亮，选项D正确。答案：D2．在如图2所示的电路中，通过电阻R1的电流I1是()A.B.C.D.图2解析：电阻R1与R2串联，电流相等，由欧姆定律可知，I1＝＝＝，故B、C正确，A、D错误。答案：BC3．(2012·湖州高二检测)两电阻R1、R2的电流I和电压U的关系如图3所示，以下正确的是()A．R1>R2B．R1和R2串联后的总电阻的I－U图线应在区域Ⅲ图3C．R1＝R2D．R1和R2并联后的总电阻的I－U图线应在区域Ⅱ解析：因为I－U图线的斜率k＝，所以由图知R2>R1，A、C都错；R1和R2串联后总电阻R＝R1＋R2，所以它的I－U图线应位于区域Ⅲ，B正确；而R1和R2并联后的总电阻比R1、R2中任何一个都小，所以它的I－U图线应在区域Ⅰ，D错。答案：B4．在图4中甲、乙两图分别为测灯泡电阻R的电路图，下述说法错误的是()图4A．甲图的接法叫电流表外接法，乙图的接法叫电流表内接法B．甲中R测＜R真，乙中R测＞R真C．甲中误差由电压表分流引起，为了减小误差，应使R≪RV，故此法测较小电阻好D．乙中误差由电压表分流引起，为了减小误差，应使R≫RA，故此法测较大电阻好解析：在处理这类题目时，要了解各种接法及引起误差的原因，再针对这个原因来解决问题即可。图甲叫做电流表外接法，这种接法适合测量较小的电阻，也就是RV≫Rx时应用，测量值比真实值小，是电压表与电阻的并联值。图乙叫做电流表内接法，这种接法适合测量较大的电阻，也就是RA≪Rx时应用，测量值比真实值大，为电流表与电阻的串联值。答案：D5．如图5所示，当a、b两端接入100V的电压时，c、d两端电压为20V，当c、d两端接入100V的电压时，a、b两端的电压为50V，则R1∶R2∶R3＝()图5A．4∶2∶1B．2∶1∶1C．3∶2∶1D．1∶2∶1解析：据题意可知，当a、b两端接电压时，c、d两端电压为R2两端电压，即·R2＝Ucd，代入数据可得：R1＝2R2，同理当c、d两端接电压时，a、b两端电压为R2两端电压，即·R2＝Uab，代入数据得：R2＝2R3，所以R1∶R2∶R3＝4∶2∶1。答案：A6．经过精确校准的电压表V1和V2，被分别用来测量某电路中电阻R两端(a、b)间的电压时(如图6所示)，读数依次为10.5V和10.2V，则取走电压表后，a、b间的实际电压将()A．略大于10.5V图6B．在10.2V～10.5V之间，略小于10.5VC．在10.2V～10.5V之间，略大于10.2VD．略小于10.2V解析：并联电压表后并联部分的电阻变小，伏特表的读数即并联部分的电压变小，因此，a、b间的实际电压略大于10.5V，A项正确。答案：A7．(2012·德阳高二检测)如图7所示，甲、乙两个电路都是由一个灵敏电流计G和一个变阻器R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是()图7A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．上述说法都不对解析：电压表电阻分压，串联；电流表电阻分流，并联。所以甲表为电流表，乙表为电压表。并联电路电阻大时分流少，所以R增大时量程减小；串联电路电阻大时分压多，所以R增大时量程增大。答案：B8．用两个相同的小量程电流表分别改装成了两个量程不同的大量程电流表A1、A2，若把A1、A2分别采用串联或并联的方式接入电路，如图8所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是()图8A．图甲中的A1、A2的示数相同B．图甲中的A1、A2的指针偏角相同C．图乙中的A1、A2的示数和偏角都不同D．图乙中的A1、A2的指针偏角相同解析：将A1、A2换成这种形式接在电路中，就可以判断题图甲中的指针偏角相同；题图乙中，由于A1、A2串联，故两表的示数相同，由于量程不同，故偏角不同，故选项B正确。答案：B二、非选择题(每小题10分，共20分)9．现测得接入电路的一金属丝的长度为l...
