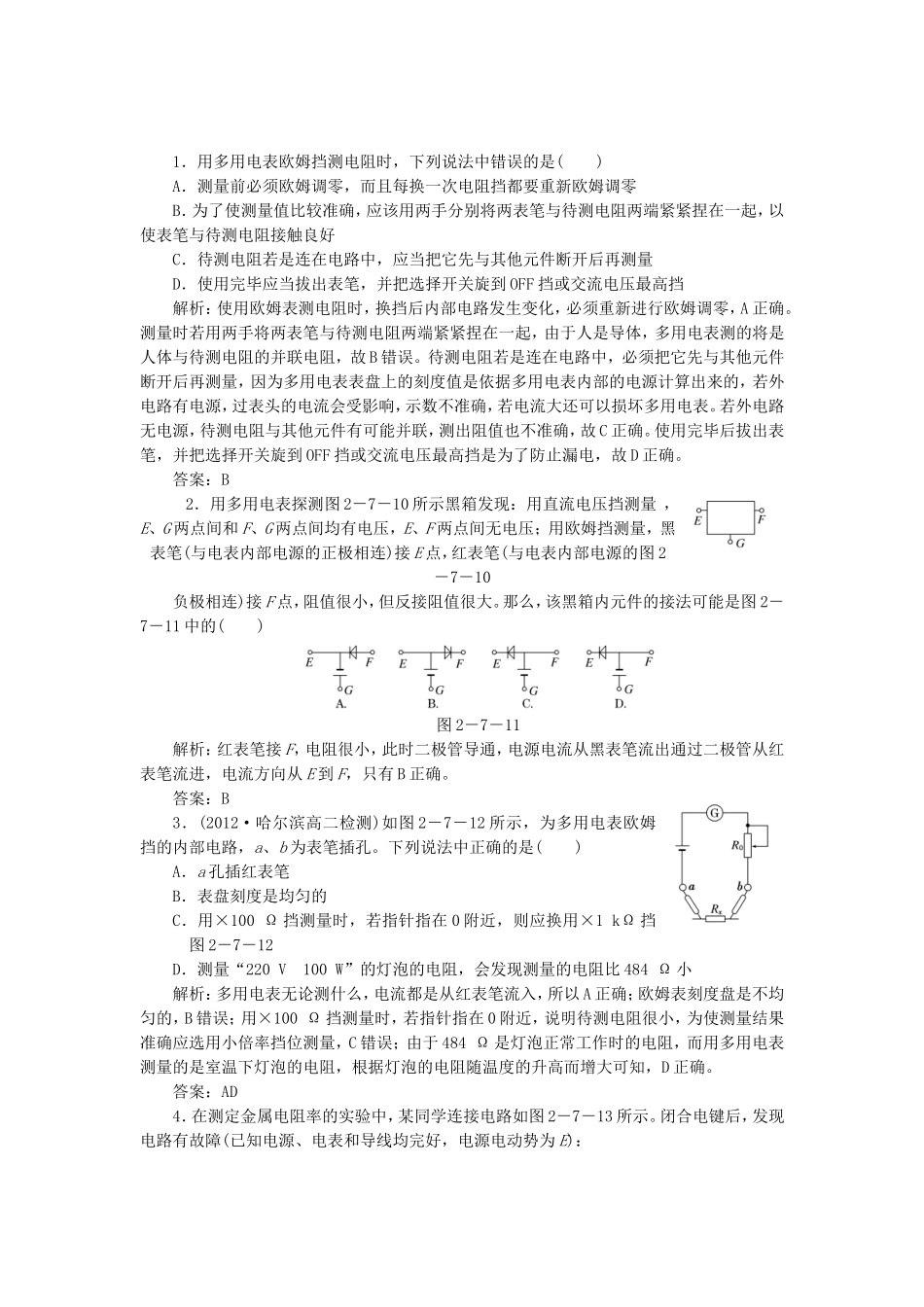

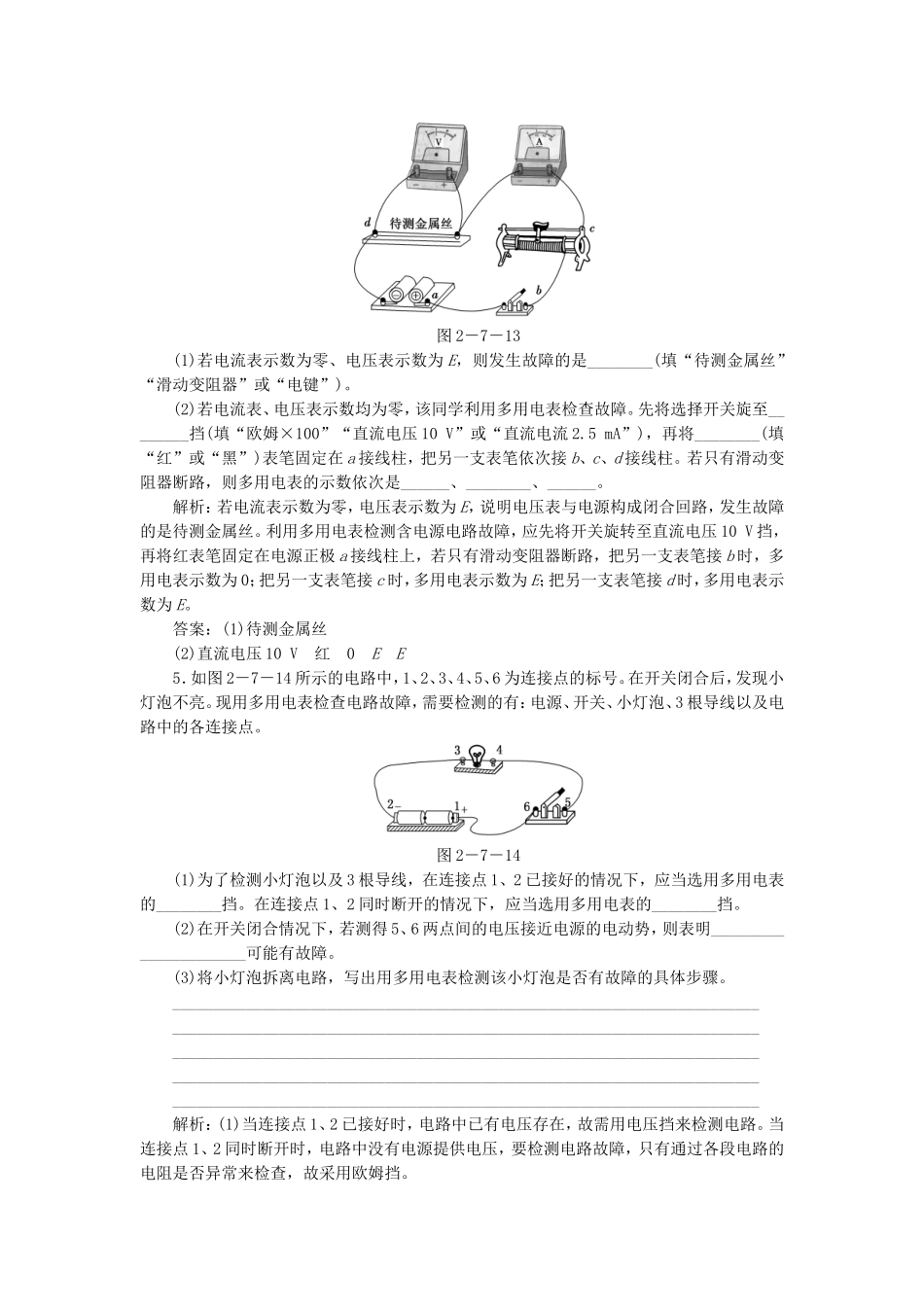

1．用多用电表欧姆挡测电阻时，下列说法中错误的是()A．测量前必须欧姆调零，而且每换一次电阻挡都要重新欧姆调零B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C．待测电阻若是连在电路中，应当把它先与其他元件断开后再测量D．使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡解析：使用欧姆表测电阻时，换挡后内部电路发生变化，必须重新进行欧姆调零，A正确。测量时若用两手将两表笔与待测电阻两端紧紧捏在一起，由于人是导体，多用电表测的将是人体与待测电阻的并联电阻，故B错误。待测电阻若是连在电路中，必须把它先与其他元件断开后再测量，因为多用电表表盘上的刻度值是依据多用电表内部的电源计算出来的，若外电路有电源，过表头的电流会受影响，示数不准确，若电流大还可以损坏多用电表。若外电路无电源，待测电阻与其他元件有可能并联，测出阻值也不准确，故C正确。使用完毕后拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡是为了防止漏电，故D正确。答案：B2．用多用电表探测图2－7－10所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的图2－7－10负极相连)接F点，阻值很小，但反接阻值很大。那么，该黑箱内元件的接法可能是图2－7－11中的()图2－7－11解析：红表笔接F，电阻很小，此时二极管导通，电源电流从黑表笔流出通过二极管从红表笔流进，电流方向从E到F，只有B正确。答案：B3．(2012·哈尔滨高二检测)如图2－7－12所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔。下列说法中正确的是()A．a孔插红表笔B．表盘刻度是均匀的C．用×100Ω挡测量时，若指针指在0附近，则应换用×1kΩ挡图2－7－12D．测量“220V100W”的灯泡的电阻，会发现测量的电阻比484Ω小解析：多用电表无论测什么，电流都是从红表笔流入，所以A正确；欧姆表刻度盘是不均匀的，B错误；用×100Ω挡测量时，若指针指在0附近，说明待测电阻很小，为使测量结果准确应选用小倍率挡位测量，C错误；由于484Ω是灯泡正常工作时的电阻，而用多用电表测量的是室温下灯泡的电阻，根据灯泡的电阻随温度的升高而增大可知，D正确。答案：AD4．在测定金属电阻率的实验中，某同学连接电路如图2－7－13所示。闭合电键后，发现电路有故障(已知电源、电表和导线均完好，电源电动势为E)：图2－7－13(1)若电流表示数为零、电压表示数为E，则发生故障的是________(填“待测金属丝”“滑动变阻器”或“电键”)。(2)若电流表、电压表示数均为零，该同学利用多用电表检查故障。先将选择开关旋至________挡(填“欧姆×100”“直流电压10V”或“直流电流2.5mA”)，再将________(填“红”或“黑”)表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱。若只有滑动变阻器断路，则多用电表的示数依次是______、________、______。解析：若电流表示数为零，电压表示数为E，说明电压表与电源构成闭合回路，发生故障的是待测金属丝。利用多用电表检测含电源电路故障，应先将开关旋转至直流电压10V挡，再将红表笔固定在电源正极a接线柱上，若只有滑动变阻器断路，把另一支表笔接b时，多用电表示数为0；把另一支表笔接c时，多用电表示数为E；把另一支表笔接d时，多用电表示数为E。答案：(1)待测金属丝(2)直流电压10V红0EE5．如图2－7－14所示的电路中，1、2、3、4、5、6为连接点的标号。在开关闭合后，发现小灯泡不亮。现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点。图2－7－14(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡。在连接点1、2同时断开的情况下，应当选用多用电表的________挡。(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明______________________可能有故障。(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤。_________________________________________________________...
