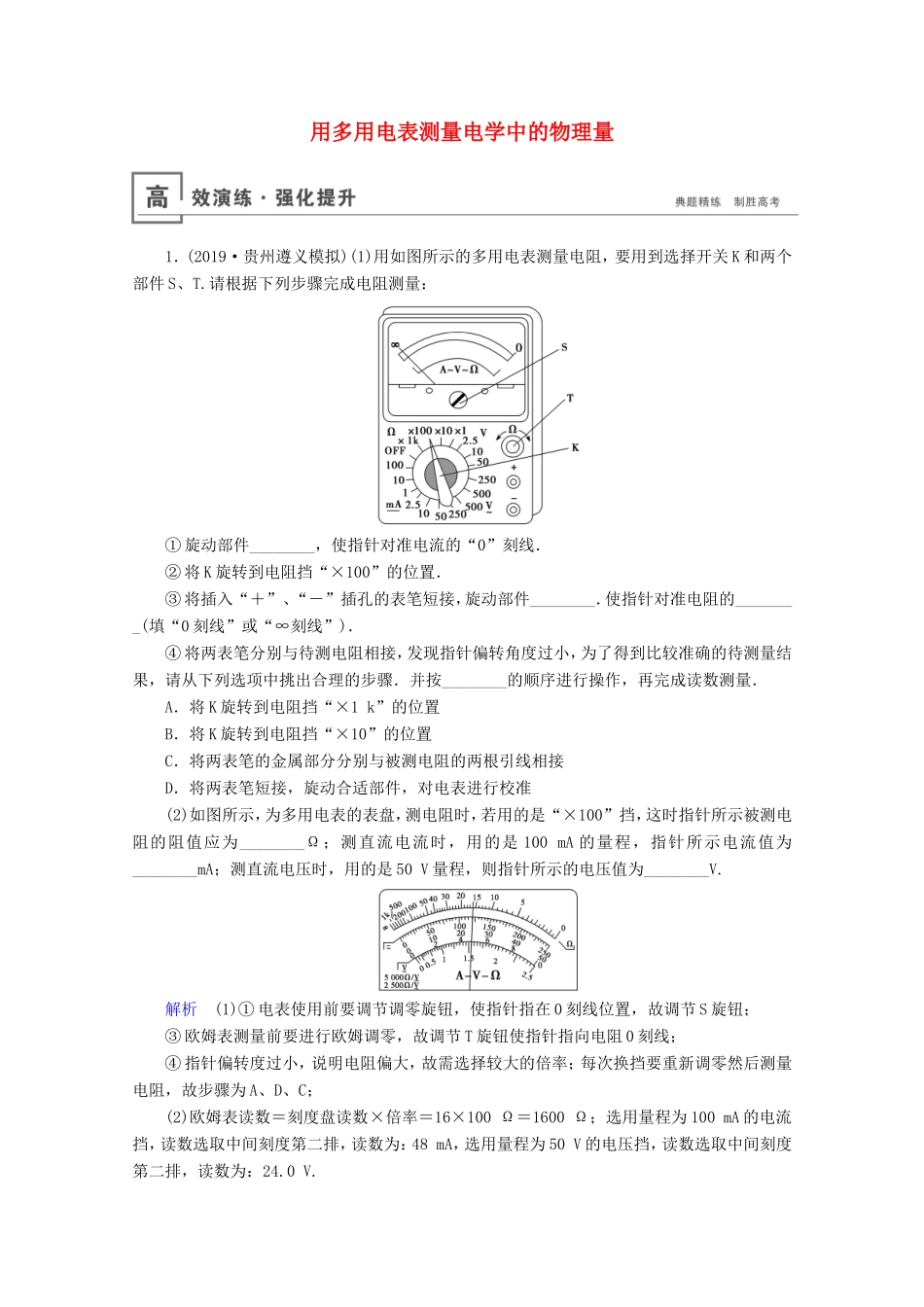

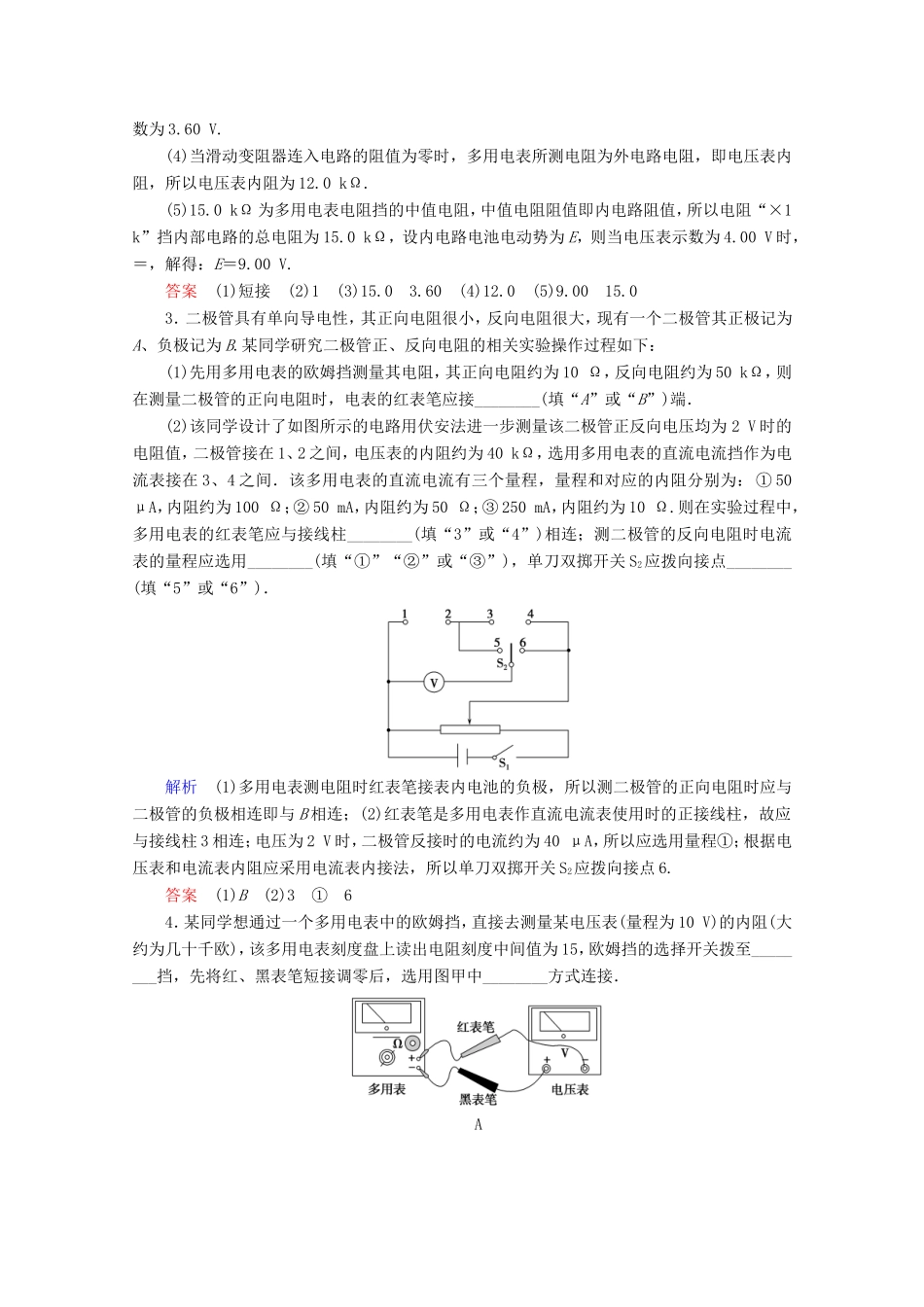

用多用电表测量电学中的物理量1．(2019·贵州遵义模拟)(1)用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：①旋动部件________，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“＋”、“－”插孔的表笔短接，旋动部件________．使指针对准电阻的________(填“0刻线”或“∞刻线”)．④将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的待测量结果，请从下列选项中挑出合理的步骤．并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准(2)如图所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100mA的量程，指针所示电流值为________mA；测直流电压时，用的是50V量程，则指针所示的电压值为________V.解析(1)①电表使用前要调节调零旋钮，使指针指在0刻线位置，故调节S旋钮；③欧姆表测量前要进行欧姆调零，故调节T旋钮使指针指向电阻0刻线；④指针偏转度过小，说明电阻偏大，故需选择较大的倍率；每次换挡要重新调零然后测量电阻，故步骤为A、D、C；(2)欧姆表读数＝刻度盘读数×倍率＝16×100Ω＝1600Ω；选用量程为100mA的电流挡，读数选取中间刻度第二排，读数为：48mA，选用量程为50V的电压挡，读数选取中间刻度第二排，读数为：24.0V.答案(1)①S③T0刻线④ADC(2)16004824.02．(2013·全国卷Ⅰ)某学生实验小组利用图甲所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻．使用的器材有：多用电表；电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔________，调零点．(2)将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图乙所示，这时电压表的示数如图丙所示．多用电表和电压表的读数分别为________kΩ和________V.丙(4)调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为12kΩ和4.00V．从测量数据可知，电压表的内阻为________kΩ.(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图丁所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为________V，电阻“×1k”挡内部电路的总电阻为________kΩ.解析(1)使用多用电表测电阻前，应首先将红、黑表笔短接进行欧姆调零；(2)多用电表电流为“红进黑出”，题图甲中外电路电流由2到1，所以红表笔应连1端．(3)多用电表挡位为×1k，指针指15，则R＝15×1kΩ＝15.0kΩ，由题图丙知电压表读数为3.60V.(4)当滑动变阻器连入电路的阻值为零时，多用电表所测电阻为外电路电阻，即电压表内阻，所以电压表内阻为12.0kΩ.(5)15.0kΩ为多用电表电阻挡的中值电阻，中值电阻阻值即内电路阻值，所以电阻“×1k”挡内部电路的总电阻为15.0kΩ，设内电路电池电动势为E，则当电压表示数为4.00V时，＝，解得：E＝9.00V.答案(1)短接(2)1(3)15.03.60(4)12.0(5)9.0015.03．二极管具有单向导电性，其正向电阻很小，反向电阻很大，现有一个二极管其正极记为A、负极记为B.某同学研究二极管正、反向电阻的相关实验操作过程如下：(1)先用多用电表的欧姆挡测量其电阻，其正向电阻约为10Ω，反向电阻约为50kΩ，则在测量二极管的正向电阻时，电表的红表笔应接________(填“A”或“B”)端．(2)该同学设计了如图所示的电路用伏安法进一步测量该二极管正反向电压均为2V时的电阻值，二极管接在1、2之间，电压表的内阻约为40kΩ，选用多用电表的直流电流挡作为电流表接在3、4之间．该多用电表的直流电流有三个量程，量程和对应的内阻分别为：①50μA，内阻约为100Ω；②50mA，内阻约为50Ω；③250mA，内阻约为10Ω.则在实验过程中...
