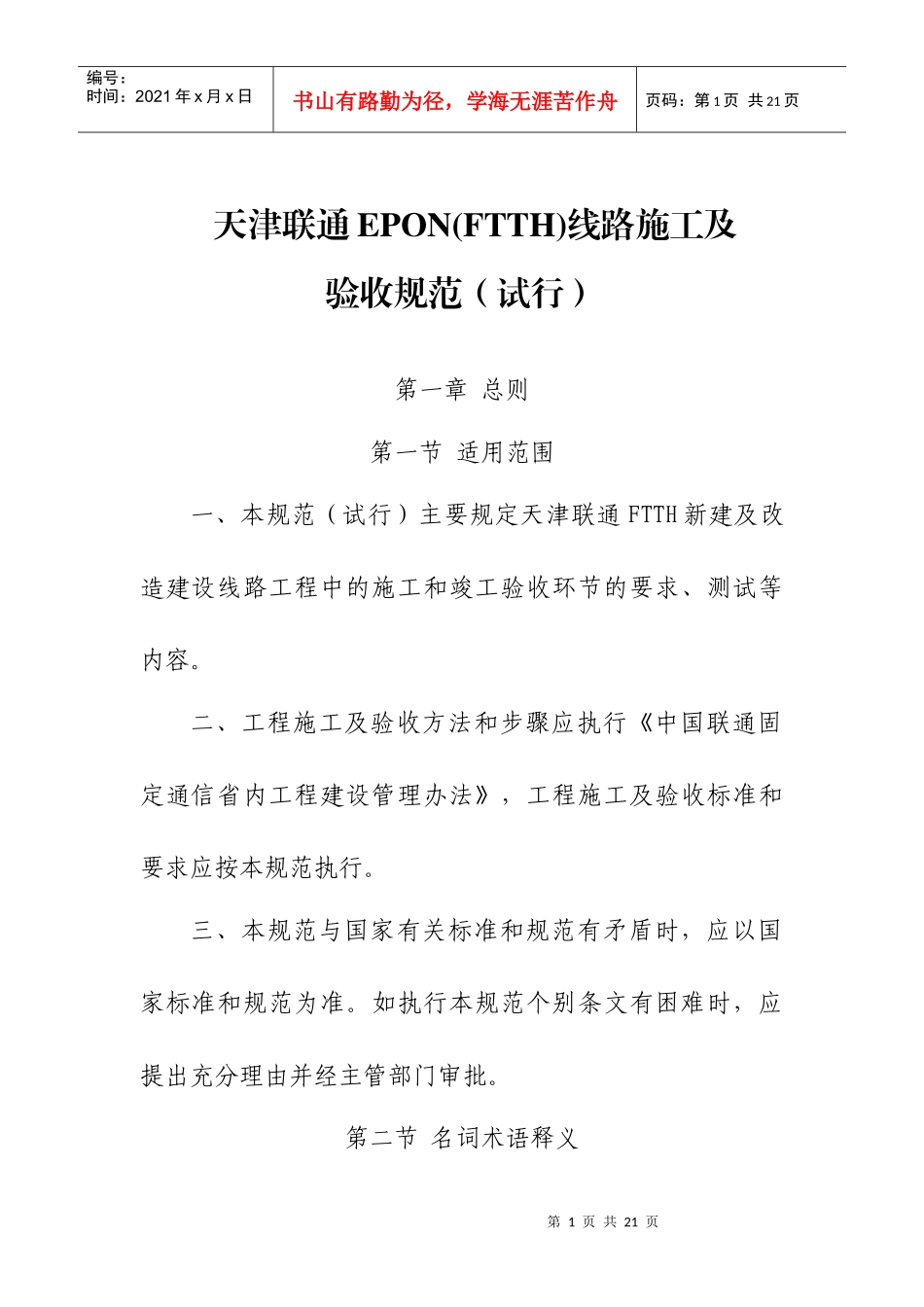

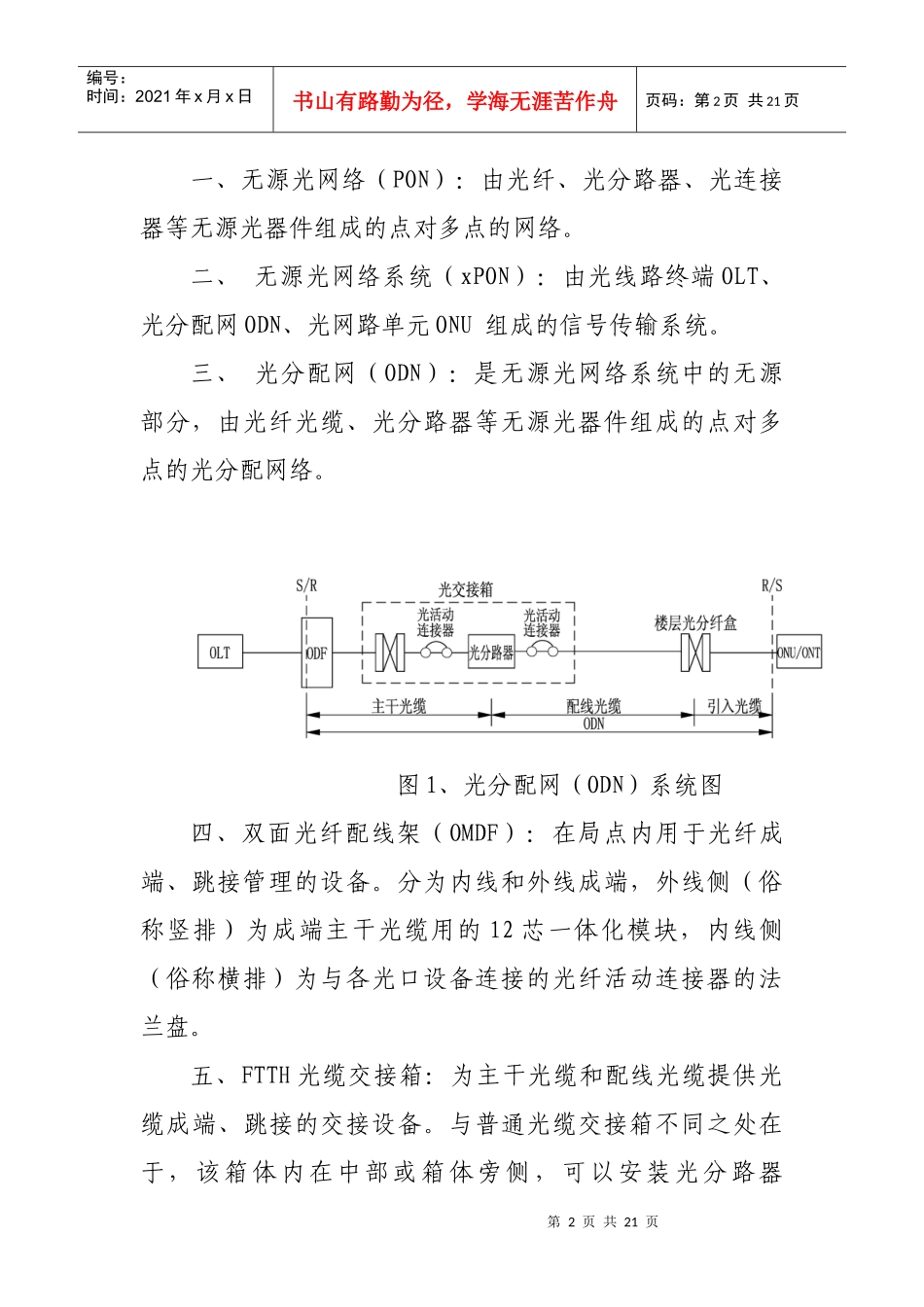

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页天津联通EPON(FTTH)线路施工及验收规范（试行）第一章总则第一节适用范围一、本规范（试行）主要规定天津联通FTTH新建及改造建设线路工程中的施工和竣工验收环节的要求、测试等内容。二、工程施工及验收方法和步骤应执行《中国联通固定通信省内工程建设管理办法》，工程施工及验收标准和要求应按本规范执行。三、本规范与国家有关标准和规范有矛盾时，应以国家标准和规范为准。如执行本规范个别条文有困难时，应提出充分理由并经主管部门审批。第二节名词术语释义第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页一、无源光网络（PON）：由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络。二、无源光网络系统（xPON）：由光线路终端OLT、光分配网ODN、光网路单元ONU组成的信号传输系统。三、光分配网（ODN）：是无源光网络系统中的无源部分，由光纤光缆、光分路器等无源光器件组成的点对多点的光分配网络。图1、光分配网（ODN）系统图四、双面光纤配线架（OMDF）：在局点内用于光纤成端、跳接管理的设备。分为内线和外线成端，外线侧（俗称竖排）为成端主干光缆用的12芯一体化模块，内线侧（俗称横排）为与各光口设备连接的光纤活动连接器的法兰盘。五、FTTH光缆交接箱：为主干光缆和配线光缆提供光缆成端、跳接的交接设备。与普通光缆交接箱不同之处在于，该箱体内在中部或箱体旁侧，可以安装光分路器第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页（POS）。有单面及双面两种规格，容量分为单面360芯/288芯，双面720芯/576芯。六、光分路器（POS）：也称为“非波长选择性光分支器件”，用于实现特定波段光信号的功率分路及再分配功能的无源光纤器件（可将一路光信号分成多路光信号以及完成相反过程）。七、皮线光缆：一种采用小弯曲半径光纤，具有低烟无卤阻燃特性外护套的非金属光缆，适用于室内暗管、线槽、钉固等敷设方式。八、楼层光分纤盒：在楼道或通信竖井内安装，将配线光缆与皮线光缆逐纤以热熔接方式对接，并将光纤热缩管固定其中的分纤设备。九、皮线光缆终端盒：在FTTH改造工程中，在楼道或通信竖井内安装，盘留单芯皮线光缆或成端多芯皮线光缆的终端设备。十、光信息面板：具有快速光纤机械接续（冷接）功能，适应安装在A86接线盒内的光纤插座。十一、光纤冷接子：一种通过机械方式快速实现裸光纤对接的光纤接续器件。十二、光纤快速连接器：用于在施工现场用机械方式在单模光纤的护套上直接组装，形成的单模光纤活动连接第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页器。按原理分为干式和预埋式；按外观分为接头式和L型插座式。十三、OLT：光线路终端。第二章光分配网（ODN）的施工第一节光缆等技术要求一、主干光缆及配线光缆要求主干光缆及配线光缆要求按照YD/T5138-2005《本地通信线路工程验收规范》的相关规定执行。二、皮线光缆线路要求住宅用户和一般企业用户一户配一芯光纤。对于重要用户或有特殊要求的用户，应考虑提供保护，并根据不同情况选择不同的保护方式和接入方式。三、光分路器安装要求（一）分光器安装位置符合设计要求。（二）分光器上联、下联光缆宜采用活接头，方便维护测试。四、FTTH光交接箱的安装要求（一）FTTH光交接箱安装位置符合设计要求，安装技术要求同普通光交接箱。第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页（二）FTTH光交接箱的成端面板图表应由厚度不低于0.8mm不锈钢板制成，并将其内容永久刻印在不锈钢板上，然后固定在交接箱门板内侧。FTTH光交接箱成端面板见附表1：光交接箱成端面板图1和附表2：光交接箱成端面板图2。五、楼层光分纤盒和皮线光缆终端盒安装要求（一）楼层光分纤盒安装高度应因地制宜，以在楼道内安全、美观、不妨碍他人为原则。（二）皮线光缆终端盒安装固定在墙壁上，盒底边距地面1800mm-2000...
