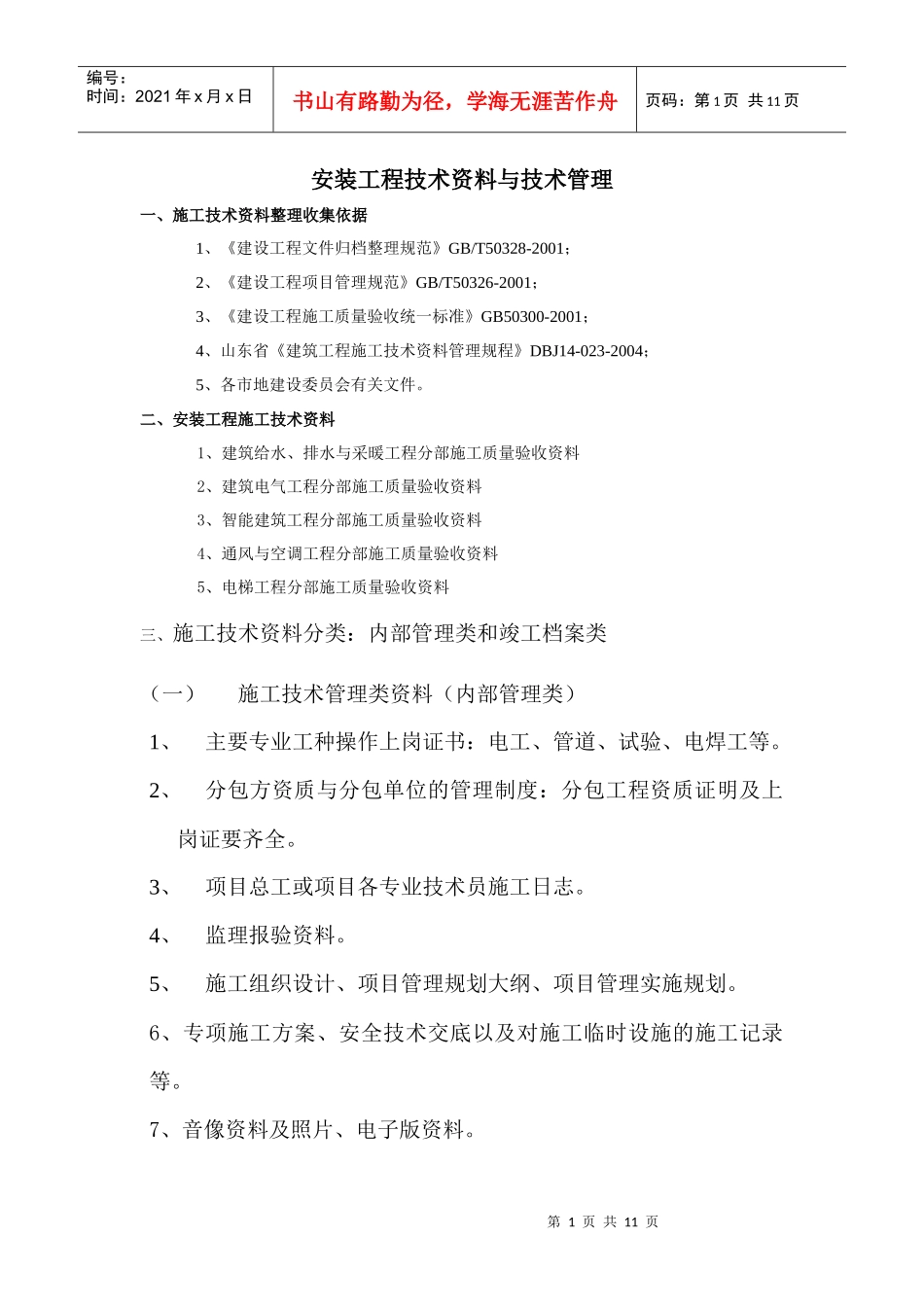

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页安装工程技术资料与技术管理一、施工技术资料整理收集依据1、《建设工程文件归档整理规范》GB/T50328-2001；2、《建设工程项目管理规范》GB/T50326-2001；3、《建设工程施工质量验收统一标准》GB50300-2001；4、山东省《建筑工程施工技术资料管理规程》DBJ14-023-2004；5、各市地建设委员会有关文件。二、安装工程施工技术资料1、建筑给水、排水与采暖工程分部施工质量验收资料2、建筑电气工程分部施工质量验收资料3、智能建筑工程分部施工质量验收资料4、通风与空调工程分部施工质量验收资料5、电梯工程分部施工质量验收资料三、施工技术资料分类：内部管理类和竣工档案类（一）施工技术管理类资料（内部管理类）1、主要专业工种操作上岗证书：电工、管道、试验、电焊工等。2、分包方资质与分包单位的管理制度：分包工程资质证明及上岗证要齐全。3、项目总工或项目各专业技术员施工日志。4、监理报验资料。5、施工组织设计、项目管理规划大纲、项目管理实施规划。6、专项施工方案、安全技术交底以及对施工临时设施的施工记录等。7、音像资料及照片、电子版资料。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页8、工序交接记录。9、技术交底。10、项目技术总结（知识管理）。（二）工程质量技术资料（竣工档案类）1、图纸会审记录。2、主要设备、材料、成品、半成品进场验收。3、设计变更（洽商）记录。4、隐蔽工程检查验收记录。5、施工试验记录。6、施工记录。7、工程质量检查验收记录。8、竣工图。四、安装资料管理存在问题1、安装工程资料全面性差（资料是否齐全）因为安装工程涉及众多专业分包和众多部门，这就要求工程资料齐全、完整。总包单位应会同建设单位收集、整理一并归入工程档案，是对整个工程进行的评价；常见的有：缺消防工程过程资料；及消防工程的公安消防部门对设计审查意见书，工程验收意见书，消防检测报告，消防施工单位的消防施工许可证。缺智能化过程资料，及各系统操作维护使用说明书。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页缺燃气工程的安装资料，变配电工程的施工资料、环保部门的监测记录，人防部门的验收意见，技术监督部门的对电梯、锅炉、压力容器的管理资料，防疫部门水质检验报告、环境监测报告、避雷检测报告、漏风量检测报告、智能化检测报告等。业主指定分包的设备安装资料：如制冷机组及附属设备，空调机组安装，发电机组的安装等，尽管有的是生产厂家安装的，大部分未按规范进行应有的检测和抽检的实验记录。建设单位指定分包施工单位（弱电），或者行业垄断部门施工的分项工程施工技术资料（场区综合管网）。2、工程资料可追溯性差对如安装工程来说主要是：原材料、设备的来源和施工（安装）过程形成的资料。涉及到产品合格证，质量证明书，检验实验报告（电气3认证）、抽检报告等。进货时供应商提供是原件的应归入工程档案的正本，并在副本中注明原件在正本；提供抄件的应要求供应商在抄件上加盖印章，注明所供数量，供货日期、原件在何处、抄件人应签字。重要部位使用的材料应在原件或抄件上注明用途，使其具有追溯性。举例说明：设备试运转记录应一机一表，同型号的多台设备只用一张表格，大家想一下，每台设备的起动电流、空载电流、出厂编号、轴承温度等数据能一样吗？怎么进行追溯？设备安装记录表格不能只有试运转一个表格，安装各程序的情况均第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页应进行纪录，如：设备基础验收，设备开箱检查、划线定位、拆卸清洗，联轴器同心度，隐蔽工程等均不可缺少，如果没有这些纪录，设备基础是否符合要求，设备到货产品质量情况如何？设备安装平面、标高位置、纵横水平度、联轴器同心度，设备地脚螺栓尺寸、在孔内的位置、垫铁的位置、组数、每组垫几块，找正找平后是否电焊牢固，二次灌浆的混凝土的强度等技术指标均反映不出来，影响设备安...
