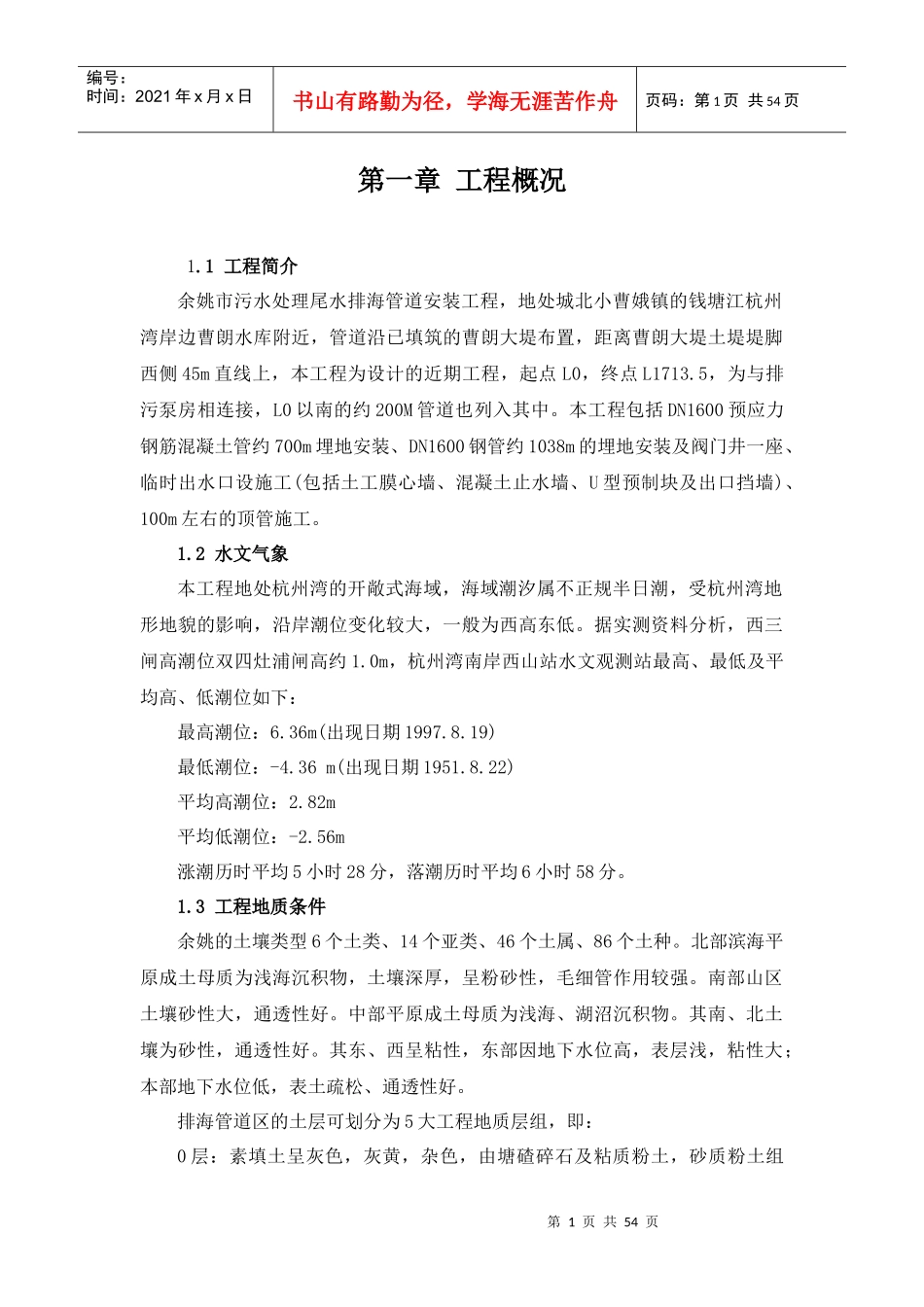

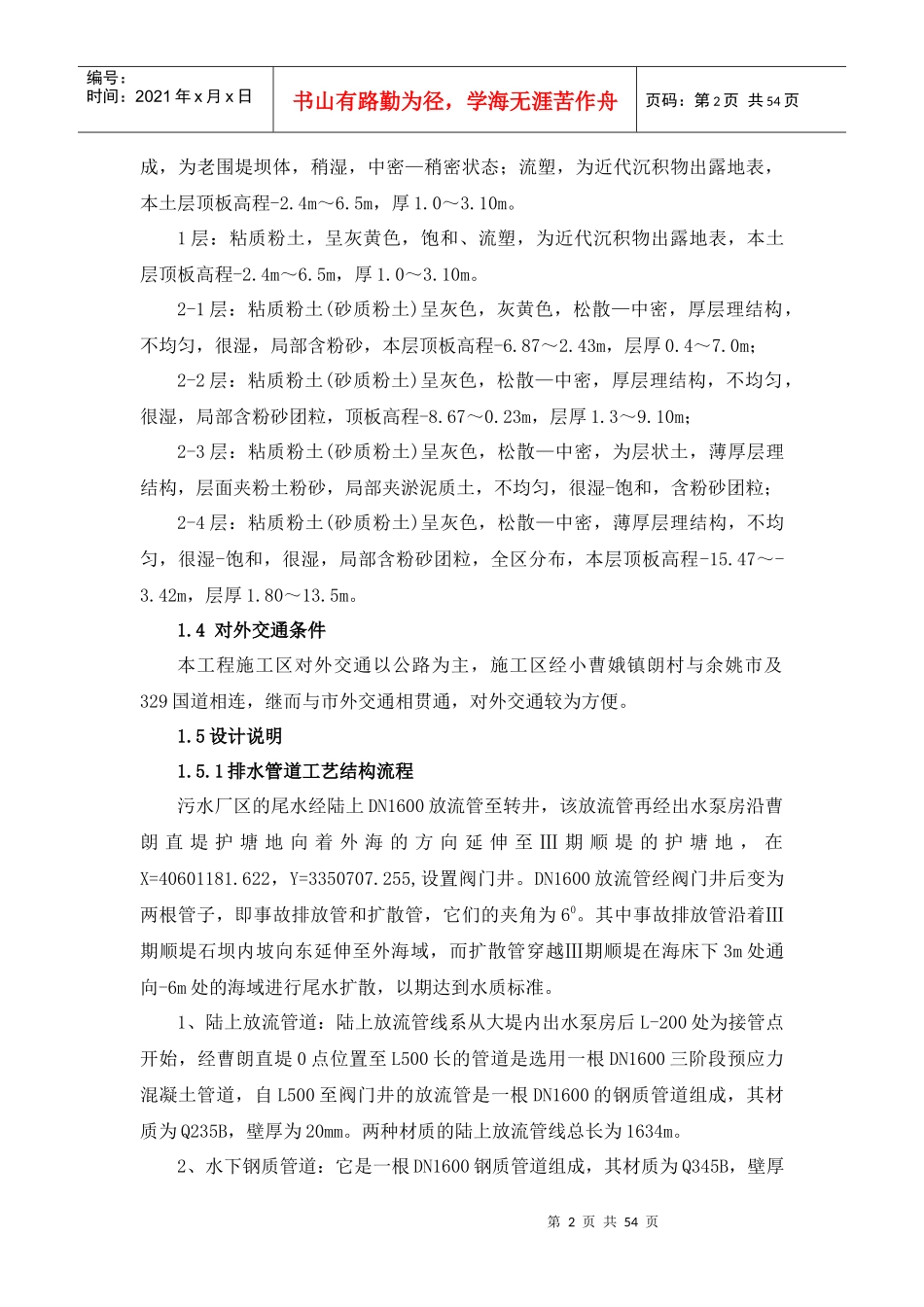

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页第一章工程概况1.1工程简介余姚市污水处理尾水排海管道安装工程，地处城北小曹娥镇的钱塘江杭州湾岸边曹朗水库附近，管道沿已填筑的曹朗大堤布置，距离曹朗大堤土堤堤脚西侧45m直线上，本工程为设计的近期工程，起点L0，终点L1713.5，为与排污泵房相连接，L0以南的约200M管道也列入其中。本工程包括DN1600预应力钢筋混凝土管约700m埋地安装、DN1600钢管约1038m的埋地安装及阀门井一座、临时出水口设施工(包括土工膜心墙、混凝土止水墙、U型预制块及出口挡墙)、100m左右的顶管施工。1.2水文气象本工程地处杭州湾的开敞式海域，海域潮汐属不正规半日潮，受杭州湾地形地貌的影响，沿岸潮位变化较大，一般为西高东低。据实测资料分析，西三闸高潮位双四灶浦闸高约1.0m，杭州湾南岸西山站水文观测站最高、最低及平均高、低潮位如下：最高潮位：6.36m(出现日期1997.8.19)最低潮位：-4.36m(出现日期1951.8.22)平均高潮位：2.82m平均低潮位：-2.56m涨潮历时平均5小时28分，落潮历时平均6小时58分。1.3工程地质条件余姚的土壤类型6个土类、14个亚类、46个土属、86个土种。北部滨海平原成土母质为浅海沉积物，土壤深厚，呈粉砂性，毛细管作用较强。南部山区土壤砂性大，通透性好。中部平原成土母质为浅海、湖沼沉积物。其南、北土壤为砂性，通透性好。其东、西呈粘性，东部因地下水位高，表层浅，粘性大；本部地下水位低，表土疏松、通透性好。排海管道区的土层可划分为5大工程地质层组，即：0层：素填土呈灰色，灰黄，杂色，由塘碴碎石及粘质粉土，砂质粉土组第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页成，为老围堤坝体，稍湿，中密—稍密状态；流塑，为近代沉积物出露地表，本土层顶板高程-2.4m～6.5m，厚1.0～3.10m。1层：粘质粉土，呈灰黄色，饱和、流塑，为近代沉积物出露地表，本土层顶板高程-2.4m～6.5m，厚1.0～3.10m。2-1层：粘质粉土(砂质粉土)呈灰色，灰黄色，松散—中密，厚层理结构，不均匀，很湿，局部含粉砂，本层顶板高程-6.87～2.43m，层厚0.4～7.0m；2-2层：粘质粉土(砂质粉土)呈灰色，松散—中密，厚层理结构，不均匀，很湿，局部含粉砂团粒，顶板高程-8.67～0.23m，层厚1.3～9.10m；2-3层：粘质粉土(砂质粉土)呈灰色，松散—中密，为层状土，薄厚层理结构，层面夹粉土粉砂，局部夹淤泥质土，不均匀，很湿-饱和，含粉砂团粒；2-4层：粘质粉土(砂质粉土)呈灰色，松散—中密，薄厚层理结构，不均匀，很湿-饱和，很湿，局部含粉砂团粒，全区分布，本层顶板高程-15.47～-3.42m，层厚1.80～13.5m。1.4对外交通条件本工程施工区对外交通以公路为主，施工区经小曹娥镇朗村与余姚市及329国道相连，继而与市外交通相贯通，对外交通较为方便。1.5设计说明1.5.1排水管道工艺结构流程污水厂区的尾水经陆上DN1600放流管至转井，该放流管再经出水泵房沿曹朗直堤护塘地向着外海的方向延伸至Ⅲ期顺堤的护塘地，在X=40601181.622，Y=3350707.255,设置阀门井。DN1600放流管经阀门井后变为两根管子，即事故排放管和扩散管，它们的夹角为60。其中事故排放管沿着Ⅲ期顺堤石坝内坡向东延伸至外海域，而扩散管穿越Ⅲ期顺堤在海床下3m处通向-6m处的海域进行尾水扩散，以期达到水质标准。1、陆上放流管道：陆上放流管线系从大堤内出水泵房后L-200处为接管点开始，经曹朗直堤0点位置至L500长的管道是选用一根DN1600三阶段预应力混凝土管道，自L500至阀门井的放流管是一根DN1600的钢质管道组成，其材质为Q235B，壁厚为20mm。两种材质的陆上放流管线总长为1634m。2、水下钢质管道：它是一根DN1600钢质管道组成，其材质为Q345B，壁厚第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页为20mm。自L1634阀门井一转二接头后，这根管线穿越Ⅲ期顺堤，经过镇墩(L1745)和直埋式伸缩节(L1750)，再与扩散管相连进入扩散海域。水下放流管道长度786M。事故排放管，该管线由一根DN1600钢质管道组成，其材质为Q235B，壁厚...
