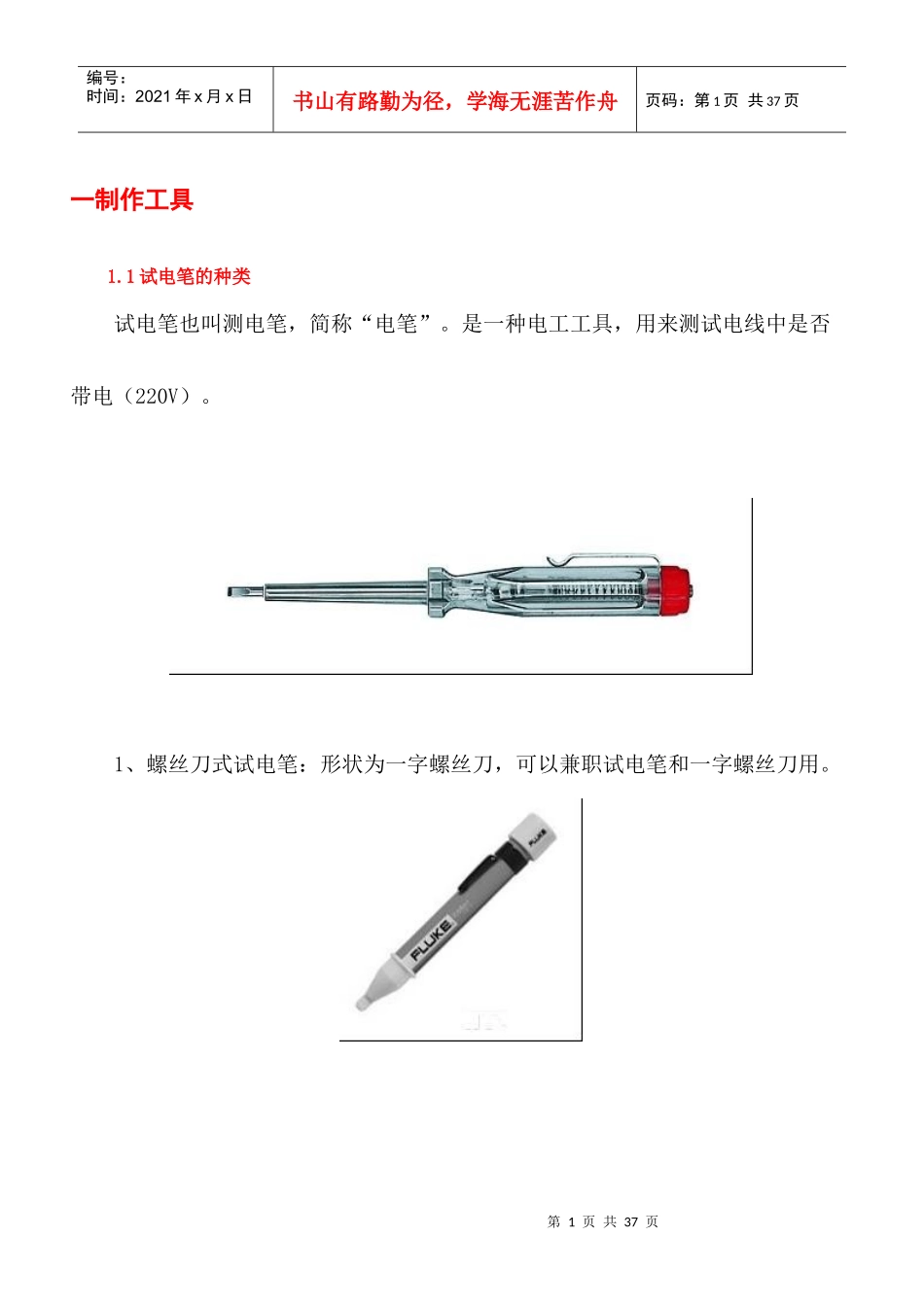

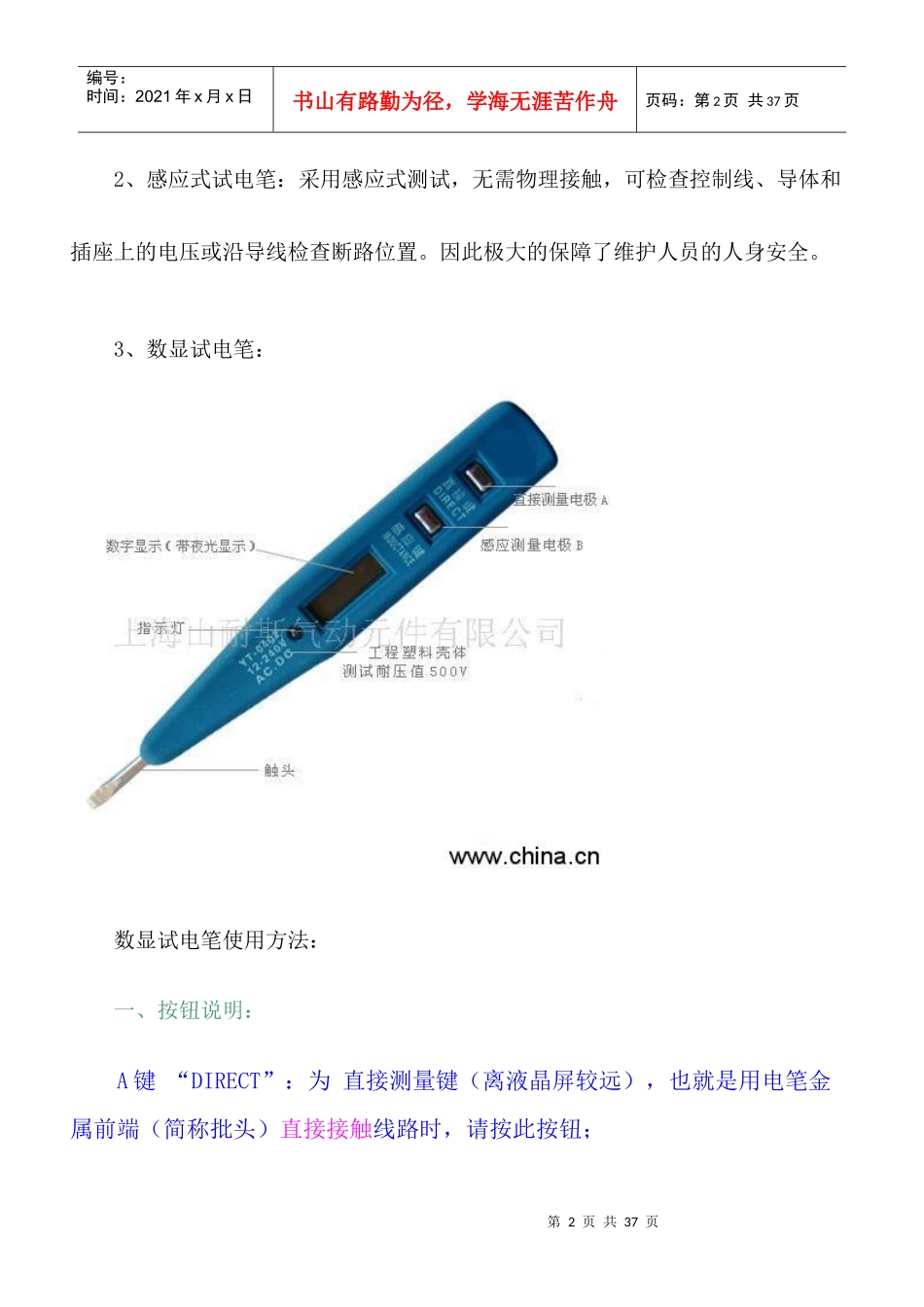

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页一制作工具1.1试电笔的种类试电笔也叫测电笔，简称“电笔”。是一种电工工具，用来测试电线中是否带电（220V）。1、螺丝刀式试电笔：形状为一字螺丝刀，可以兼职试电笔和一字螺丝刀用。第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页2、感应式试电笔：采用感应式测试，无需物理接触，可检查控制线、导体和插座上的电压或沿导线检查断路位置。因此极大的保障了维护人员的人身安全。3、数显试电笔：数显试电笔使用方法：一、按钮说明：A键“DIRECT”：为直接测量键（离液晶屏较远），也就是用电笔金属前端（简称批头）直接接触线路时，请按此按钮；第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页B键“INDUCTANCE”：为感应/断点测量键（离液晶屏较近），也就是用批头感应(注意是感应,而不是直接接触)线路时，请按此按钮。不管电笔上文字如何印刷，通常而言，离液晶屏较远的为直接测量健，离液晶屏较近的为感应/断点测量键。若不是这样布局，则表明为山寨或劣质产品，为了您的安全着想，不建议购买。二、直接检测:1.轻触直接测量(DIRECT)键，测电笔金属前端直接接触被检测物:1.1最后数字为所测电压值（本测电笔分12V、36V、55V、110V、220V五段电压值，通常≤36V的不至于有生命危险）；1.2未到高段显示值70%时，显示低段值；1.3.测量非对地的直流电时，应手碰另一极（如正极或负极）。2.电笔直接接触到火线时，无论手有没有碰到任一测量键，指示灯都会立刻亮起：2.1手没碰到任一测量键时，指示灯亮起，并显示12V，此数值不准；2.2手碰到感应/断点测量键时，指示灯亮起，并显示110V，此数值不准；第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页2.3手碰到直接测量键时，指示灯亮起，并显示220V，此数值准确；2.4综上所述，在手没有碰到任一测量键的情况下，一旦指示灯亮起，就表明有交流电的火线220V，切记切记！3.手碰到直接测量键时，电笔直接接触人体、火线、零线、地线、金属等导电物体时，指示灯都可能会亮起，此时实际电压以读数为准，若无读数则表明无电压。4.手碰到感应/断点测量键时，电笔直接接触被检测物时，有两种情况：4.1指示灯亮起，并显示110V，就表明有交流电的火线220V，切记切记！4.2指示灯不亮，但出现“高压符号”，请参见“三、间接检测”中的1，2两点。三、间接检测(又称感应检测)：1．感应检测:轻触感应/断点测量（INDUCTANCE）键，测电笔金属前端靠近(注意是靠近,而不是直接接触)被检测物，若显示屏出现“高压符号”，则表示被检测物内部带交流电。第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页2．断点检测:测量有断点的电线时，轻触感应/断点测量（INDUCTANCE）键，测电笔金属前端靠近(注意是靠近,而不是直接接触)该电线，或者直接接触该电线的绝缘外层，若“高压符号”消失，则此处即为断点处。3．利用此功能可方便地分辨零、相线（测并排线路时要增大线间距离）。检测微波的幅射及泄漏情况等。四、注意事项：⑴使用试电笔之前，首先要检查试电笔的适用电压是否高于欲测试的带电体的电压，试电笔里有无安全电阻，再直观检查试电笔是否有损坏，有无受潮或进水，是否有破裂，检查合格后才能使用。⑵使用试电笔时，绝不能用手触及试电笔前端的金属探头，否则，会造成人身触电事故。⑶使用试电笔时，一定要用手触及试电笔尾端的金属部分。否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡不会发光。这会造成误判，以为带电体不带电，这是十分危险的。第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页⑷在测量电器设备是否带电之前，先要找一个已知电源试测，检查试电笔的氖泡是否正常发光。能正常发光，才能使用。⑸在明亮的光线下测试带电体时，应特别注意氖泡是否真的发光(或不发光)，必要时...
