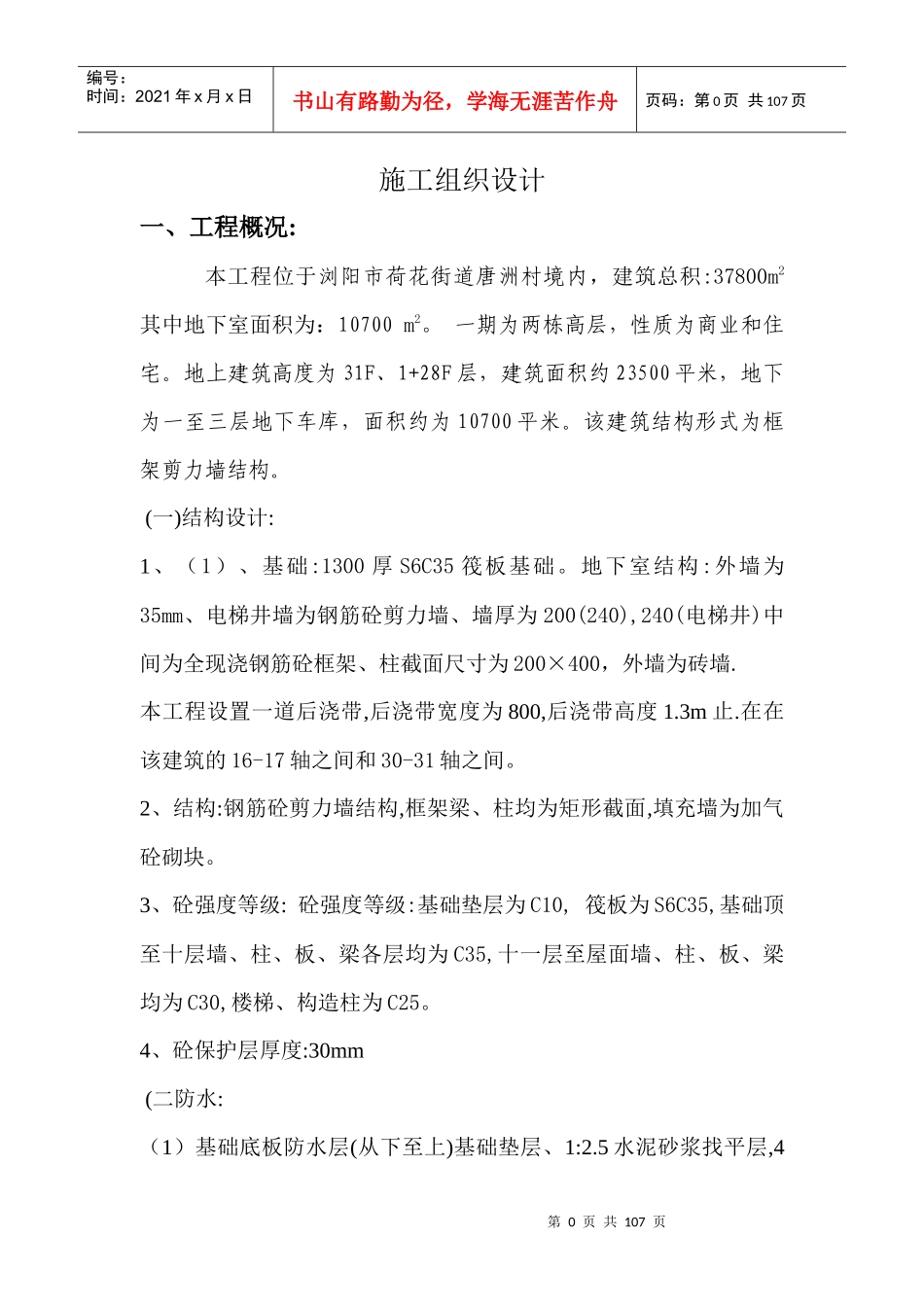

第0页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共107页施工组织设计一、工程概况:本工程位于浏阳市荷花街道唐洲村境内，建筑总积:37800m2其中地下室面积为：10700m2。一期为两栋高层，性质为商业和住宅。地上建筑高度为31F、1+28F层，建筑面积约23500平米，地下为一至三层地下车库，面积约为10700平米。该建筑结构形式为框架剪力墙结构。(一)结构设计:1、（1）、基础:1300厚S6C35筏板基础。地下室结构:外墙为35mm、电梯井墙为钢筋砼剪力墙、墙厚为200(240),240(电梯井)中间为全现浇钢筋砼框架、柱截面尺寸为200×400，外墙为砖墙.本工程设置一道后浇带,后浇带宽度为800,后浇带高度1.3m止.在在该建筑的16-17轴之间和30-31轴之间。2、结构:钢筋砼剪力墙结构,框架梁、柱均为矩形截面,填充墙为加气砼砌块。3、砼强度等级:砼强度等级:基础垫层为C10,筏板为S6C35,基础顶至十层墙、柱、板、梁各层均为C35,十一层至屋面墙、柱、板、梁均为C30,楼梯、构造柱为C25。4、砼保护层厚度:30mm(二防水:（1）基础底板防水层(从下至上)基础垫层、1:2.5水泥砂浆找平层,4第1页共107页第0页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共107页厚SBS卷材防水层、50厚C20细石砼防水保护层.（2）地下室外墙防水层(从里到外)钢筋砼外墙,1:2.5水泥砂浆找平层,4mm厚SBS改性沥青卷材防水层、120厚砖墙防水保护层.（3）多水房间防水层:2厚聚氨脂涂料防水.（4）屋面防水:（1）地下室防水为两道；第一道为：底板及外墙防水混凝土自防水，防水等级为S6；第一道为：APP防水卷材4mm厚。（2）卫生间防水做法：卫生间内隔墙底部做250高素混凝土礅台，2mm厚聚氨脂涂料防水。（3）屋面防水层为两道3mmSBS卷材防水层。(三)装饰装修:（1）、室外台阶:水泥台阶（做法详见台2）。（2）、外墙面：挂贴花岗岩石墙面（做法详见外31）用于商业部分；喷涂料墙面（做法详见外15）其它所有外墙面。（3）、地面:铺地砖地面（做法详见地28）一商业；水泥砂浆地面（做法详见地4）地下室其它房间及一层库房。（4）、楼面:水泥砂浆抹面（做法详见楼3）电梯机房、楼梯前室设备间；铺地砖楼面（做法详见楼39）商业部分；地板辐射采暖铺地砖楼面（做法详见楼59）住宅公共走道和客厅，餐厅、卧室带洗衣机阳台。（5）、内墙:水泥砂浆墙面,内3/4用于地下室、水箱、电梯机房、第2页共107页第1页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共107页管道井、配电室、厨房卫生间，；混合砂浆墙面，6/8用于电梯前室，公共走廊、客厅、餐厅、卧室、阳台。（6）、顶棚:粘贴岩棉板保温顶棚（陕2007J13棚3W1）地下室，住宅商业；板底抹水泥砂浆顶棚（做法详见棚5）用于电梯机房、管道井、配电室、厨房卫生间；板底抹混合砂浆顶棚（做法详见棚4）用于电梯前室、公共走道、住宅除厨房、卫生间外所有房间。（7）、油漆:调和漆（木材面）（做法详见油6）用于所有木门窗及木隔断；调和漆（金属面）（做法详见油23）用于所有金属构件（8）、门窗:木门,塑钢推拉门，塑钢推拉窗，铝合金窗，铝合金门甲级防火,电子对讲防盗门，电动卷帘门。二、编制依据:1、浏阳市市《建筑施工图》、《结构施工图》、相关标准图集及图纸会审纪要.2、建设单位提供的施工总平面图、水源、电源.公司《综合管理体支持性文件》QB/SRJ-Z301-ZW/SRJ-Z332.3、国家现行施工规范、操作规程及验收标准:建筑地基基础工程施工质量验收规范GB50202-2002砼结构工程施工质量验收规范GB50204-2002砌体工程施工质量验收规范GB50203-2002建筑地面工程施工质量验收规范GB50209-2002第3页共107页第2页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共107页建筑装饰装修工程质量验收规范GB50210-2001屋面工程质量验收规范GB50207-2002民用建筑工程室内环境污染控制规范GB50325-2001建筑工程冬季施工规范JGJ104-97建筑工程项目管理规范GB/T50326-2001钢筋焊接及验收规范JGJ18-2003建筑工程安全检查标准JGJ59-99施工现场临时用电安全技术规范JGJ46-88建筑机械安全使用规范JG33-8...
