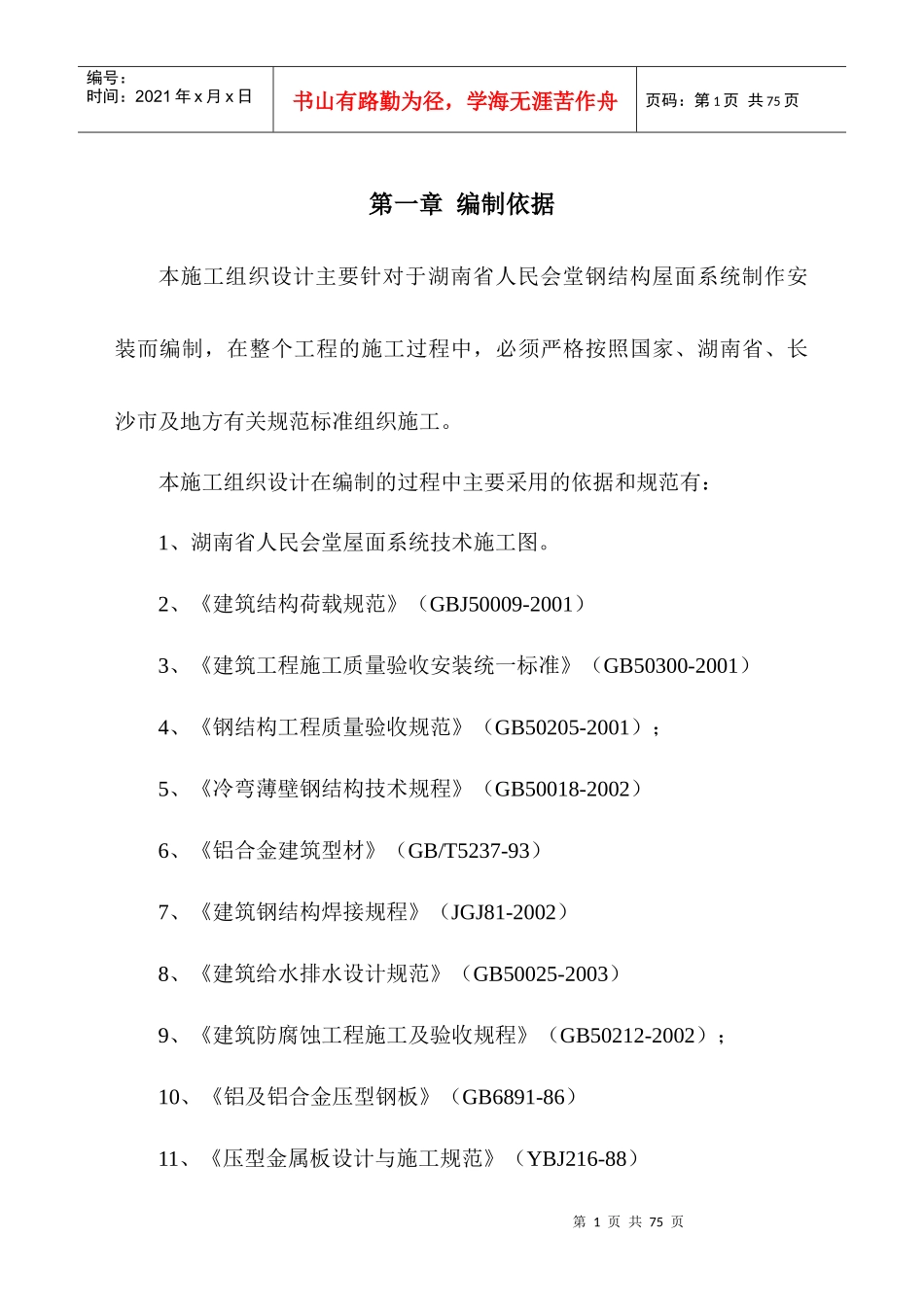

第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页第一章编制依据本施工组织设计主要针对于湖南省人民会堂钢结构屋面系统制作安装而编制，在整个工程的施工过程中，必须严格按照国家、湖南省、长沙市及地方有关规范标准组织施工。本施工组织设计在编制的过程中主要采用的依据和规范有：1、湖南省人民会堂屋面系统技术施工图。2、《建筑结构荷载规范》（GBJ50009-2001）3、《建筑工程施工质量验收安装统一标准》（GB50300-2001）4、《钢结构工程质量验收规范》（GB50205-2001）；5、《冷弯薄壁钢结构技术规程》（GB50018-2002）6、《铝合金建筑型材》（GB/T5237-93）7、《建筑钢结构焊接规程》（JGJ81-2002）8、《建筑给水排水设计规范》（GB50025-2003）9、《建筑防腐蚀工程施工及验收规程》（GB50212-2002）；10、《铝及铝合金压型钢板》（GB6891-86）11、《压型金属板设计与施工规范》（YBJ216-88）第2页共75页第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页12、《屋面和墙面的设计安装》（AS1562-1992）13、《建筑防雷设计规范》（GB50057-94）14、《屋面工程质量验收规范》（GB50207-2002）15、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）16、《镀锌钢板（带）层重量测定方法》（GB/T13448）17、《工程测量规范》（GB50026—93）；18、《建设工程项目管理规范》（GB/T50326—2001）；19、《建筑施工安全检查标准》（JGJ59—99）；20、《建筑机械使用安全技术规程》（JGJ33—2001）；21、《建筑施工高处作业安全技术规范》（JGJ80—91）；22、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）；23、国家、湖南省、长沙市有关建筑工程安全、文明施工的规定；24、对施工现场的踏勘情况；25、本公司对相似结构类型工程的施工经验、技术力量和机械化施第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页工能力；26、公司的质量手册、程序文件、作业指导书等相关文件；27、其它相关规程和技术标准；第二章工程概况及施工难点第一节工程概况1、工程名称：湖南省人民会堂钢结构金属屋面工程2、建设单位：湖南省人民会堂工程建设办公室3、设计单位：广州市设计院4、监理单位：湖南长顺工程建设监理有限公司5、总包单位：中建四局6、工程地点：长沙市韶州路7、工程概况：湖南省人民会堂是湖南省重点工程，该项目结构形式采用钢结构桁架、屋面系统，柱子为混凝土柱，整体分为A、B、C三个区，A区屋面标高28.3米，B区屋面标高为30.3米，C区屋面标高为33.7米。其中A、B区为圆管桁架，C区为H型钢桁架，E区为H型钢雨棚、天窗。下第4页共75页第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共75页图为屋盖结构分区平面图及轴测图。图2-1：屋盖结构分区平面示意图8、工程内容：本次施工的主要内容为：8.1金属铝合金屋面及其配套设施（檩托、檩条、屋面底板、屋面保温层、屋面防水层、天沟等整套屋面系统）；8.2屋面玻璃采光顶（包括采光顶框架及玻璃、泛水板）等；第5页共75页第4页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共75页8.3钢结构外包铝板；8.4雨篷玻璃；8.5虹吸排水系统等相关配套设施；第二节工程难点及特点根据屋面系统的分析，本工程在施工过程中主要存在以下难点：1、工程施工战线长，施工区域广，施工人员、机具必须及时到位配备充足。2、屋面面积大，安装工程体量大，工期紧、施工任务大，设计和安装的工期短，施工涉及的专业多，在施工过程中需要各单位紧密配合，相互协调，穿插施工，须投入大量的机具和施工人员。3、屋面系统材料档次高，规格严，为了保证屋面系统安装的质量及安装后的外观美观度，对现场安装质量提出了较高的要求。4、屋面防水要求高，本工程屋面结构复杂，屋面板的布置及配件间的相互连接复杂，给屋面系统的防水带来了较大的难度。为了保证屋面防水性能，除在节点设计上做到认真、详细外，还需要安排经验丰富的施工人员来承担施工任务。...
