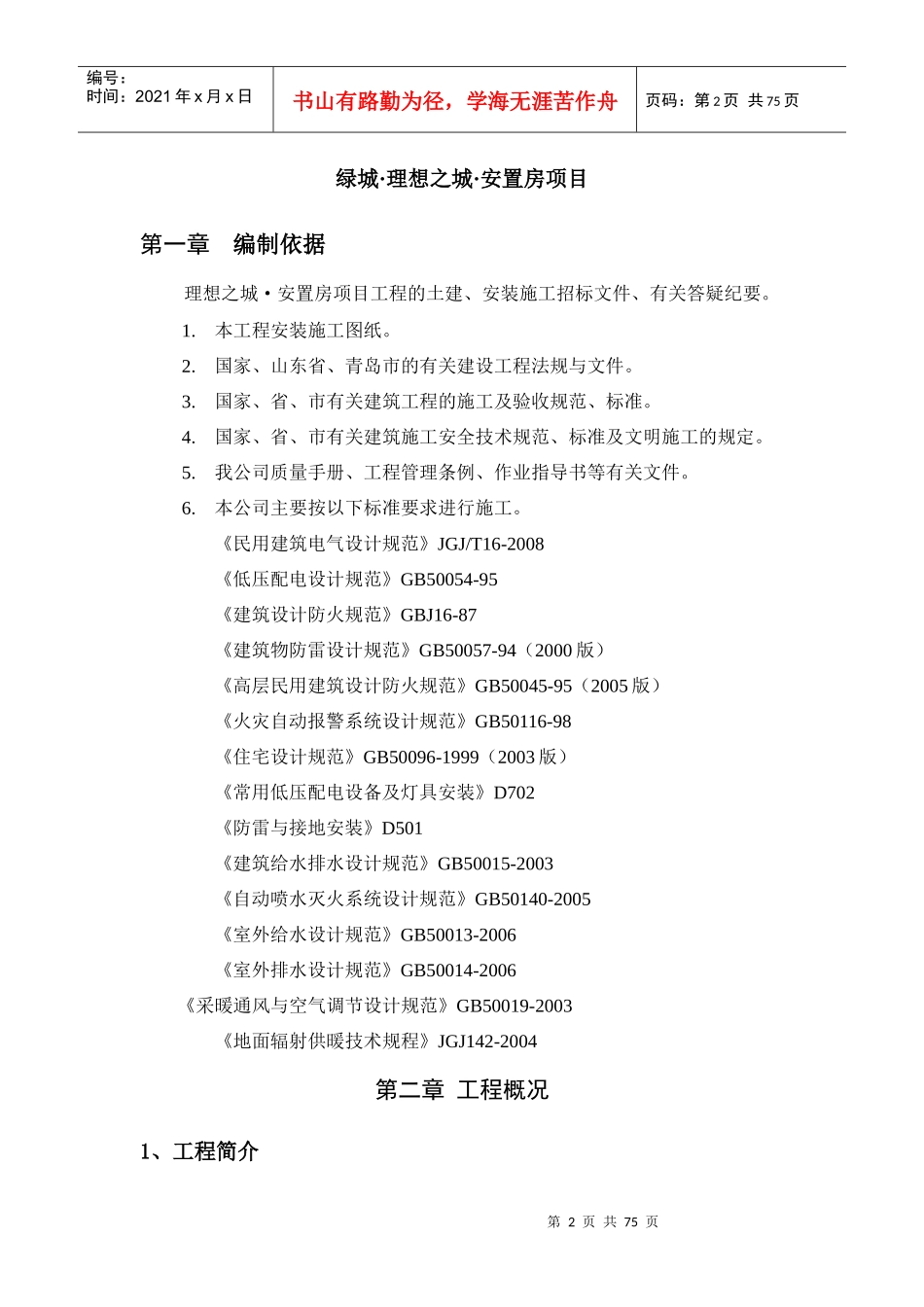

绿城·理想之城·安置房项目安装工程施工方案绿城·理想之城安置房项目安装施工组织设计编制人：审核人：审批人：浙江凤山建设工程有限公司二零一六年九月1第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页绿城·理想之城·安置房项目第一章编制依据理想之城·安置房项目工程的土建、安装施工招标文件、有关答疑纪要。1.本工程安装施工图纸。2.国家、山东省、青岛市的有关建设工程法规与文件。3.国家、省、市有关建筑工程的施工及验收规范、标准。4.国家、省、市有关建筑施工安全技术规范、标准及文明施工的规定。5.我公司质量手册、工程管理条例、作业指导书等有关文件。6.本公司主要按以下标准要求进行施工。《民用建筑电气设计规范》JGJ/T16-2008《低压配电设计规范》GB50054-95《建筑设计防火规范》GBJ16-87《建筑物防雷设计规范》GB50057-94（2000版）《高层民用建筑设计防火规范》GB50045-95（2005版）《火灾自动报警系统设计规范》GB50116-98《住宅设计规范》GB50096-1999（2003版）《常用低压配电设备及灯具安装》D702《防雷与接地安装》D501《建筑给水排水设计规范》GB50015-2003《自动喷水灭火系统设计规范》GB50140-2005《室外给水设计规范》GB50013-2006《室外排水设计规范》GB50014-2006《采暖通风与空气调节设计规范》GB50019-2003《地面辐射供暖技术规程》JGJ142-2004第二章工程概况1、工程简介第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页工程名称：绿城·理想之城安置房项目工程地点：青岛市李沧区222号建设单位：青岛绿城华川置业有限公司设计单位：青岛意境咨询有限公司勘察单位：青岛地矿岩土工程有限公司监理单位：青岛市广信建设咨询有限公司施工单位：浙江凤山建设工程有限公司绿城·理想之城安置房项目位于青岛市李沧区东部，金水路以南、铜川路以西。规划内容为住宅、及车库。工程总建筑面积22727.82㎡，其中地上18636.33㎡，地下4091.49㎡。容积率3.38。本项目由1幢高层和地下车库及人防组成。停车数量：安置房项目B1楼地下停车92辆，安置房B1楼设计192户住宅。车库东面和地下室东面2个单元为人防。3、工程主要内容绿城·理想之城·安置房项目工程安装项目包括：强电系统、给排水系统、通风空调系统、消防系统、地暖系统等。3.1强电系统1.供电及计量①住宅用电由变电所单路供电。住宅一户一表在电井内分层集中设置。每1第4页共75页第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共75页层设置一电表箱。住宅电梯、公用照明、消防设备等为2级负荷。两路低压电源供电，手动切换，在抄表间设置计量电表箱，会所用电为3级负荷由变电所单路供电在进线总箱处设置单独的计量电表。生活泵用电、大地下车库用电等为2级负荷两路低压电源供电。手动切换在生活水泵房设置计量电表。地下车库消防风机、消防电梯、消防水泵、消防控制中心、应急疏散照明均为1级负荷。双电源供电末端自动切换。设置单独计量总电表，变电所引出供电电缆埋地敷设用在地下车库桥架内敷设。电井内垂直安装电缆桥架，消防配件。2.电缆电线：电缆均选NH型和ZR型，敷设穿金属管暗敷，或防火型槽式金属电缆桥架内，地下室、公共部位等配电，照明、插座支线穿MT、SC、KNG管暗敷，住宅照明，插座支线穿PVC管暗敷，住宅照明，插座支线采用阻燃型ZR-BV2.5mm2导线，接地支线使用BVR2.5mm2导线，地下室公共部位使用防火型（NH），应急疏散照明采用耐火型（NH），室外埋地采用热镀锌焊接钢管三油二布防腐。3.防雷与接地系统①本工程为三类防雷建筑，按二类建筑设防，沿屋顶敷设避雷带，在图中引下线标记处用柱子中两根大于16mm的钢筋作引下线于基础钢筋焊接，沿建筑物四周地梁底部的两根主筋焊接环通，并于桩筋焊接，利用基础作防雷及保护接地共同接地体，要求接地电阻小于等于1欧母。从30米开始用25*4热镀锌扁钢焊接均压环，每隔2层重复均压环及顶层。室内所有电气设备及带电金属外壳、进出建筑物及出屋面的金属管道，支架均需可靠接地，在30M高位置设测雷带，共做2道防测雷...
