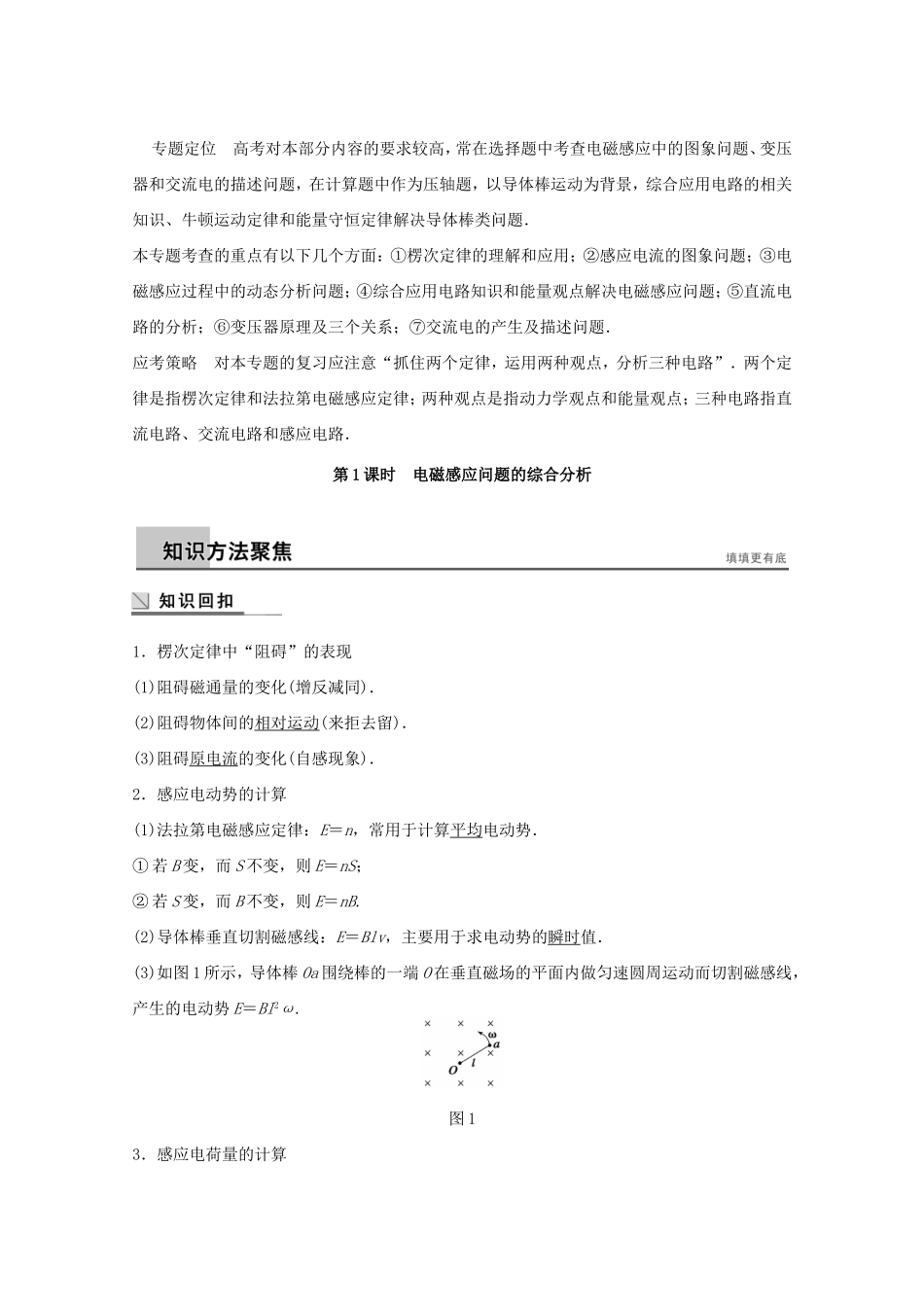

专题定位高考对本部分内容的要求较高，常在选择题中考查电磁感应中的图象问题、变压器和交流电的描述问题，在计算题中作为压轴题，以导体棒运动为背景，综合应用电路的相关知识、牛顿运动定律和能量守恒定律解决导体棒类问题．本专题考查的重点有以下几个方面：①楞次定律的理解和应用；②感应电流的图象问题；③电磁感应过程中的动态分析问题；④综合应用电路知识和能量观点解决电磁感应问题；⑤直流电路的分析；⑥变压器原理及三个关系；⑦交流电的产生及描述问题．应考策略对本专题的复习应注意“抓住两个定律，运用两种观点，分析三种电路”．两个定律是指楞次定律和法拉第电磁感应定律；两种观点是指动力学观点和能量观点；三种电路指直流电路、交流电路和感应电路．第1课时电磁感应问题的综合分析1．楞次定律中“阻碍”的表现(1)阻碍磁通量的变化(增反减同)．(2)阻碍物体间的相对运动(来拒去留)．(3)阻碍原电流的变化(自感现象)．2．感应电动势的计算(1)法拉第电磁感应定律：E＝n，常用于计算平均电动势．①若B变，而S不变，则E＝nS；②若S变，而B不变，则E＝nB.(2)导体棒垂直切割磁感线：E＝Blv，主要用于求电动势的瞬时值．(3)如图1所示，导体棒Oa围绕棒的一端O在垂直磁场的平面内做匀速圆周运动而切割磁感线，产生的电动势E＝Bl2ω.图13．感应电荷量的计算回路中发生磁通量变化时，在Δt时间内迁移的电荷量(感应电荷量)为q＝I·Δt＝·Δt＝n·Δt＝n.可见，q仅由回路电阻R和磁通量的变化量ΔΦ决定，与发生磁通量变化的时间Δt无关．4．电磁感应电路中产生的焦耳热当电路中电流恒定时，可用焦耳定律计算；当电路中电流变化时，则用功能关系或能量守恒定律计算．解决感应电路综合问题的一般思路是“先电后力”，即：先作“源”的分析——分析电路中由电磁感应所产生的电源，求出电源参数E和r；接着进行“路”的分析——分析电路结构，弄清串、并联关系，求出相关部分的电流大小，以便求解安培力；然后是“力”的分析——分析研究对象(通常是金属棒、导体、线圈等)的受力情况，尤其注意其所受的安培力；接着进行“运动状态”的分析——根据力和运动的关系，判断出正确的运动模型；最后是“能量”的分析——寻找电磁感应过程和研究对象的运动过程中，其能量转化和守恒的关系．考向1楞次定律和法拉第电磁感应定律的应用例1如图2甲所示，螺线管匝数n＝1000匝，横截面积S＝10cm2，螺线管导线电阻r＝1Ω，电阻R＝4Ω，磁感应强度B的B－t图象如图乙所示(以向右为正方向)，下列说法正确的是()图2A．通过电阻R的电流是A→CB．感应电流的大小保持不变C．电阻R两端的电压为6VD．C点的电势为4.8V解析根据楞次定律可知，0到1秒内，电流从C流过R到A，在1秒到2秒内，电流从A流过R到C，因此电流为交流电，故A错误；计算知感应电流的大小恒为1.2A，电阻R两端的电压U＝IR＝1.2×4V＝4.8V，故B正确，C错误；当螺线管左端是正极时，C点的电势才为4.8V，当右端是正极时，则C点电势为－4.8V，故D错误．答案B以题说法1.法拉第电磁感应定律E＝n，常有两种特殊情况，即E＝nS和E＝nB，其中是B－t图象中图线的斜率，若斜率不变则感应电动势是恒定不变的．2．楞次定律中的“阻碍”有三层含义：阻碍磁通量的变化；阻碍物体间的相对运动；阻碍原电流的变化．要注意灵活应用．在匀强磁场中有一矩形导线框，以相同的角速度按图3中a、b、c、d所示的固定转轴旋转，用I1、I2、I3、I4表示四种情况下线框中产生的感应电流的有效值，则()图3A．I1＝I2＝I3＝I4B．I2>I1＝I3>I4C．I1>I2>I3>I4D．I1＝I2＝I3>I4答案A解析据题意，相同的矩形线框在磁场中，以题中四种方式转动，产生的电动势为：E＝，产生的感应电流为：I＝＝，由于转动角速度相等，转动相同的弧度所用时间相等，线框所发生的面积变化也相等，则四种方式产生的感应电流相等，故选项A正确．考向2电磁感应图象问题的分析例2(2014·新课标Ⅰ·18)如图4(a)，线圈ab、cd绕在同一软铁芯上．在ab线圈中通以变化的电流，用示波器测得线圈cd间电压如图(b)所示．已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正...
