安祺城市花园施工组织设计2、4楼土建施工组织设计VIP免费

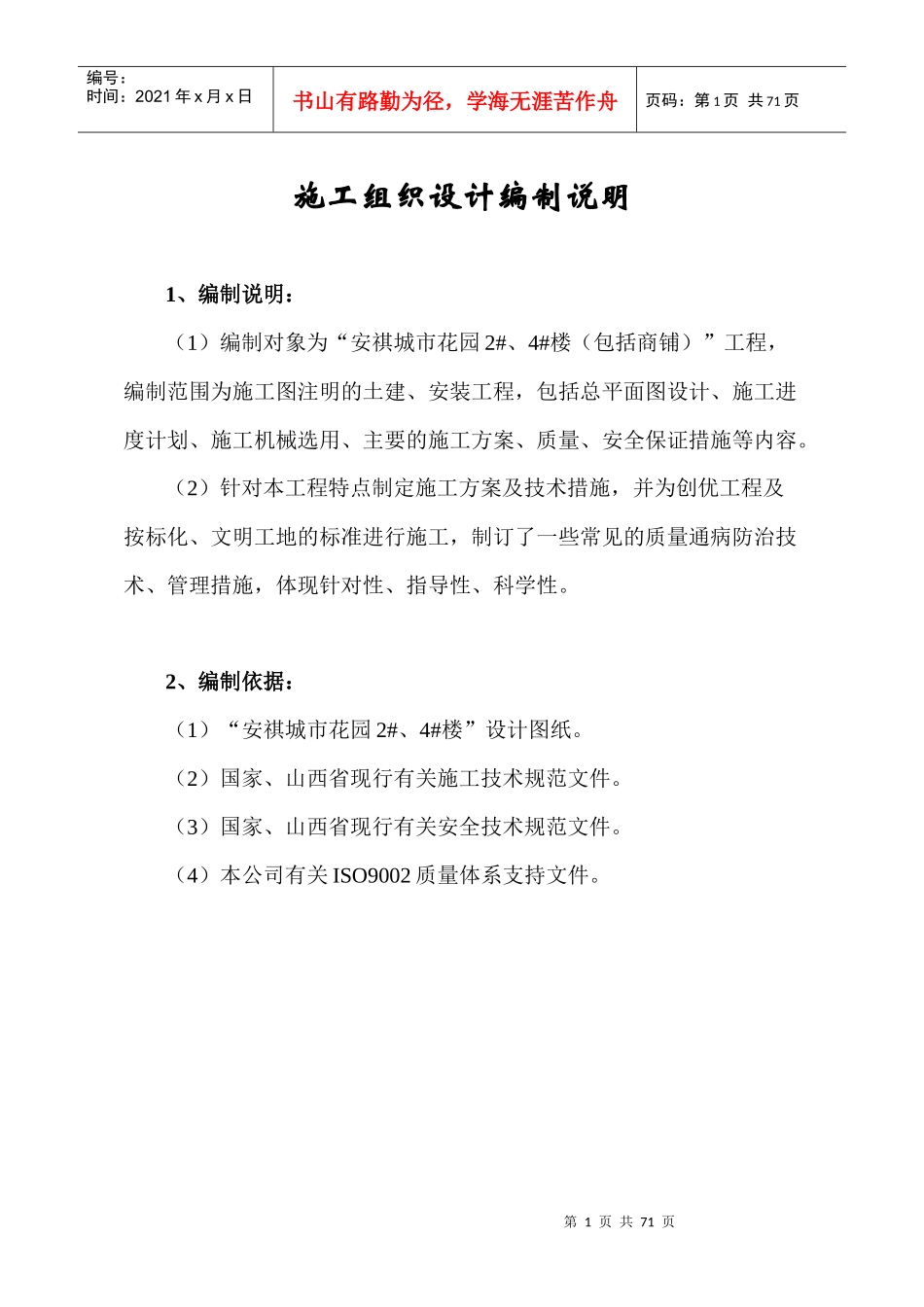

第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页施工组织设计编制说明1、编制说明：（1）编制对象为“安祺城市花园2#、4#楼（包括商铺）”工程，编制范围为施工图注明的土建、安装工程，包括总平面图设计、施工进度计划、施工机械选用、主要的施工方案、质量、安全保证措施等内容。（2）针对本工程特点制定施工方案及技术措施，并为创优工程及按标化、文明工地的标准进行施工，制订了一些常见的质量通病防治技术、管理措施，体现针对性、指导性、科学性。2、编制依据：（1）“安祺城市花园2#、4#楼”设计图纸。（2）国家、山西省现行有关施工技术规范文件。（3）国家、山西省现行有关安全技术规范文件。（4）本公司有关ISO9002质量体系支持文件。第2页共71页第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页第一章工程概况及总体目标1、工程概况：1.1工程建筑概况：（1）概况：工程名称安祺城市花园2#、4#楼工程地点山西省太原市漪汾街86号建设单位山西新弘祺房地产开发有限公司设计单位山西中方森特建筑工程设计研究院栋号结构形式层次建筑面积（㎡）高度（m）±0.000室内外高差（m）2#楼砖混结构地下1地上64919.0817.00790.5030.904#楼砖混结构地下1地上54032.7914.50790.5030.90商铺框架结构地上1623.002.90790.5030.30、0.20（2）建筑工程做法：第3页共71页第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页A、外墙：外墙均采用1：3水泥砂浆底、1：2.5水泥砂浆面抹灰，贴外墙面砖。B、内墙：①、内墙：13厚1：3水泥砂浆打底，5厚1：0.1：2.5水泥石灰膏砂浆抹面，压实压光。②、厨房、卫生间：12厚1：3水泥砂浆打底，8厚1：2.5水泥砂浆抹面打毛。C、平顶：①、天棚：刷混凝土界面处理剂一道（随刷随抹底灰），7厚1：3水泥砂浆打底，5厚1：0.1：2.5水泥石灰膏砂浆罩面。D、批白：①、所有房间（包括公共部位）内墙及天棚和厨房、卫生间的天棚均增加做满批白水泥腻子三遍。E、楼地面采用做法如下：①、楼梯间楼面：刷素水泥浆结合层一道，30厚1：2.5水泥砂浆，压实压光。②、配电室（地下室储藏间）地面：地下室地板，3：7灰土填充（分层夯实），表面撒1：1水泥砂子压实压光，60厚C20细石混凝土随捣随抹。③、商铺（砖混部分）地面：素土夯实，150厚3：7灰土垫层，第4页共71页第3页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共71页200厚C15混凝土（内配φ8@200双向钢筋）。④、卫生间楼面：1：6水泥焦渣垫层，20厚1：3水泥砂浆找平层，四角抹小八角，聚氨脂三遍涂膜防水层1.8厚，四角卷起150高，60厚（最高处）C20细石混凝土，从门口向地漏找泛水i=1%，最薄处不小于30厚。⑤、厨房间及其它房间的楼面：采用40厚1：6水泥焦渣垫层，30厚C20细石砼找平层。F、屋面：现浇钢筋砼顶板，60厚聚苯板保温层（双层错铺），1：6水泥焦渣最薄处30厚，找2%坡，20厚1：3水泥砂浆找平层，4厚带片岩SBS改性沥青卷材防水层。G、排水：本工程采用有组织排水，屋面采用φ110PVC-U排水管，空调凝水采用φ50PVC-U排水管。H、门窗：采用塑钢窗。1.2工程结构概况：（1）抗震设防烈度：本工程的设防裂度为8度。（2）材料：第5页共71页第4页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共71页砼均采用商品砼，砼强度等级：基础垫层为C15；筏板基础为C25，S6；基础、上部结构砼均为C25。②钢筋：采用I级（Q235）、II级（HRB335）钢筋。保护层厚度：板15mm；梁25mm；基础40mm。③墙体材料：±0.000以下采用MU10标准砖、M10水泥砂浆砌筑；±0.000以上(2#楼五层以上、4#楼四层以上)采用MU10标准砖，M10（7.5）混合砂浆砌筑。（3）地基与基础：采用0.3：1石屑碎石500厚垫层地基加固处理，垫层宽出基础边600mm；2#楼500厚、4#楼450厚筏板基础；地下一层层高2.6m。（4）主体结构：主楼为砌体结构（商铺为框架结构）；主楼层高为2.90m，商铺层高为3.60m；楼板均采用现浇钢筋砼楼板及屋面板。2、总体目标：2.1质量目标：本工程质量目标...
