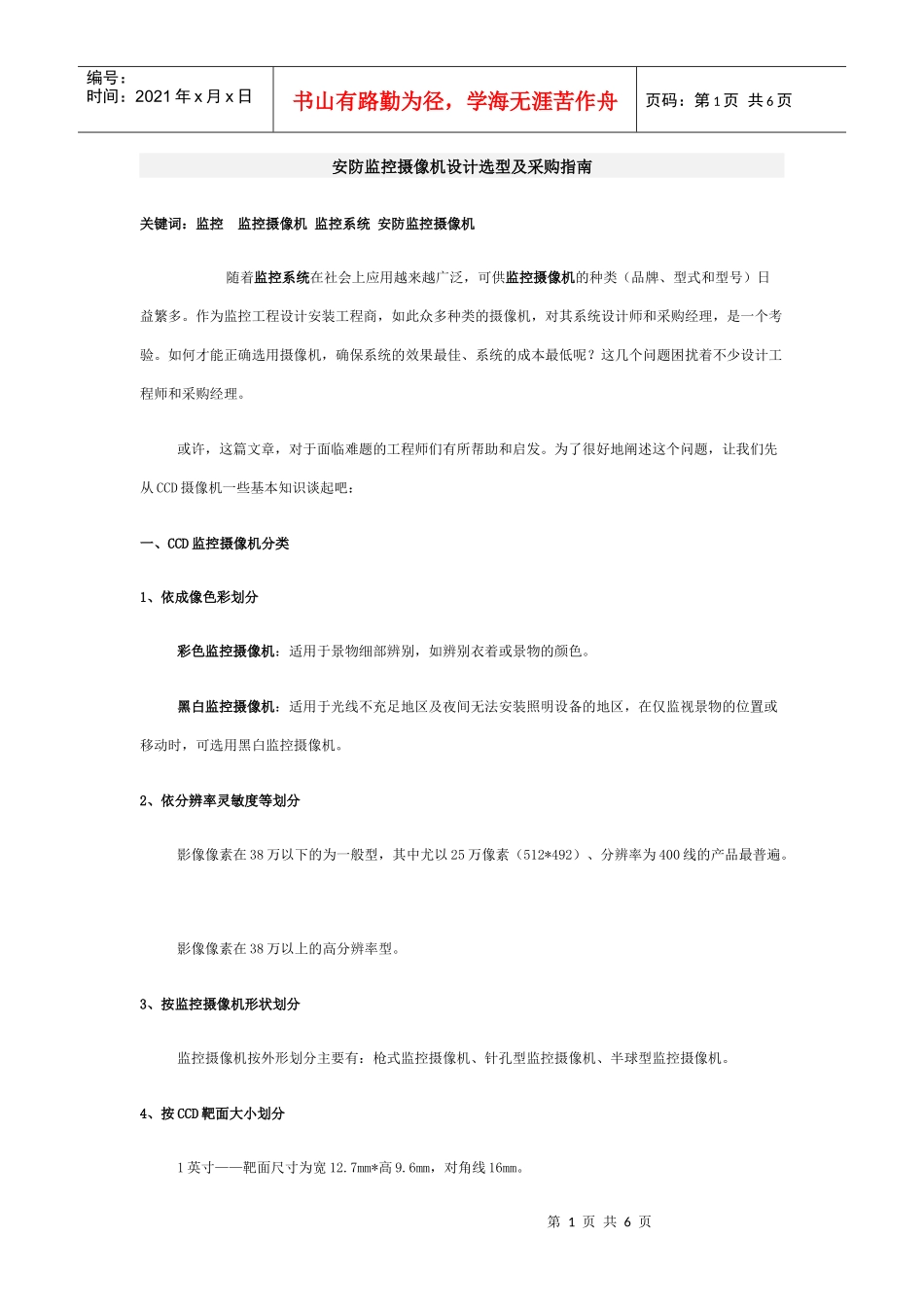

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页安防监控摄像机设计选型及采购指南关键词：监控监控摄像机监控系统安防监控摄像机随着监控系统在社会上应用越来越广泛，可供监控摄像机的种类（品牌、型式和型号）日益繁多。作为监控工程设计安装工程商，如此众多种类的摄像机，对其系统设计师和采购经理，是一个考验。如何才能正确选用摄像机，确保系统的效果最佳、系统的成本最低呢？这几个问题困扰着不少设计工程师和采购经理。或许，这篇文章，对于面临难题的工程师们有所帮助和启发。为了很好地阐述这个问题，让我们先从CCD摄像机一些基本知识谈起吧：一、CCD监控摄像机分类1、依成像色彩划分彩色监控摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。黑白监控摄像机：适用于光线不充足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用黑白监控摄像机。2、依分辨率灵敏度等划分影像像素在38万以下的为一般型，其中尤以25万像素（512*492）、分辨率为400线的产品最普遍。影像像素在38万以上的高分辨率型。3、按监控摄像机形状划分监控摄像机按外形划分主要有：枪式监控摄像机、针孔型监控摄像机、半球型监控摄像机。4、按CCD靶面大小划分1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm。5、按扫描制式划分PAL制。NTSC制。6、依供电电源划分220VAC，PAL系统。24VAC。12VDC，国内摄像机多属此类。６、按同步方式划分内同步：用摄像机内同步信号发生电路产生的同步信号来完成操作。外同步：使用一个外同步信号发生器，将同步信号送入摄像机的外同步输入端。功率同步（线性锁定，linelock）：用摄像机AC电源完成垂直推动同步。外VD同步：将摄像机信号电缆上的VD同步脉冲输入完成外VD同步。多台摄像机外同步：对多台摄像机固定外同步，使每一台监控摄像机可以在同样的条件下作业，因各摄像机同步，这样即使其中一台摄像机转换到其他景物，同步摄像机的画面亦不会失真。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页二、CCD彩色监控摄像机基本知识１、CCD彩色监控摄像机的主要技术指标（１）CCD尺寸，亦即摄像机靶面。现在1/3英寸的已普及化，1/4英寸也已商品化。（２）CCD像素，像素越多，则图像分辨率越高、越清晰，现多以25万和38万像素为划界，38万像素以上者为高清晰度摄像机。（３）水平分辨率。彩色摄像机的典型分辨率是在320到500电视线之间，目前市面上以420TVL和480TVL两种分辨率占主导地位。（４）最小照度，也称为灵敏度。月光级和星光级等高增感度摄像机可工作在很暗条件，对一般摄像机而言，2~3lux属最低照度，现在1lux的普通摄像机比较普及，最为常用。（５）扫描制式。有PAL制和NTSC制之分。（６）摄像机电源。交流有220V、110V、24V，直流为12V或9V。（７）信噪比。典型值为46db，若为50db，则图像有少量噪声，但图像质量良好；若为60db，则图像质量优良，不出现噪声。（８）视频输出。多为1Vp-p、75Ω，均采用BNC接头。（９）镜头安装方式。有C和CS方式，二者间不同之处在于感光距离不同。三、监控摄像机选用经验谈在监控系统应用中，监控摄像机选用十分关键，它直接决定了整个监控系统的图像效果。下面，我们各种场合的摄像机选用谈谈看法，以供大家参考。摄像机选用主要依据两个要素进行：一是摄像机使用环境（应用场合）；一是摄像机的相关主要参数。一）监控摄像机应用场合---监控摄像机型式的选用第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页目前摄像机种类繁多，应用场合也各不相同。应用场合决定摄像机型式的选用，要正确选用摄像机，我们必须了解该摄像机的安装场合，确定安装...
