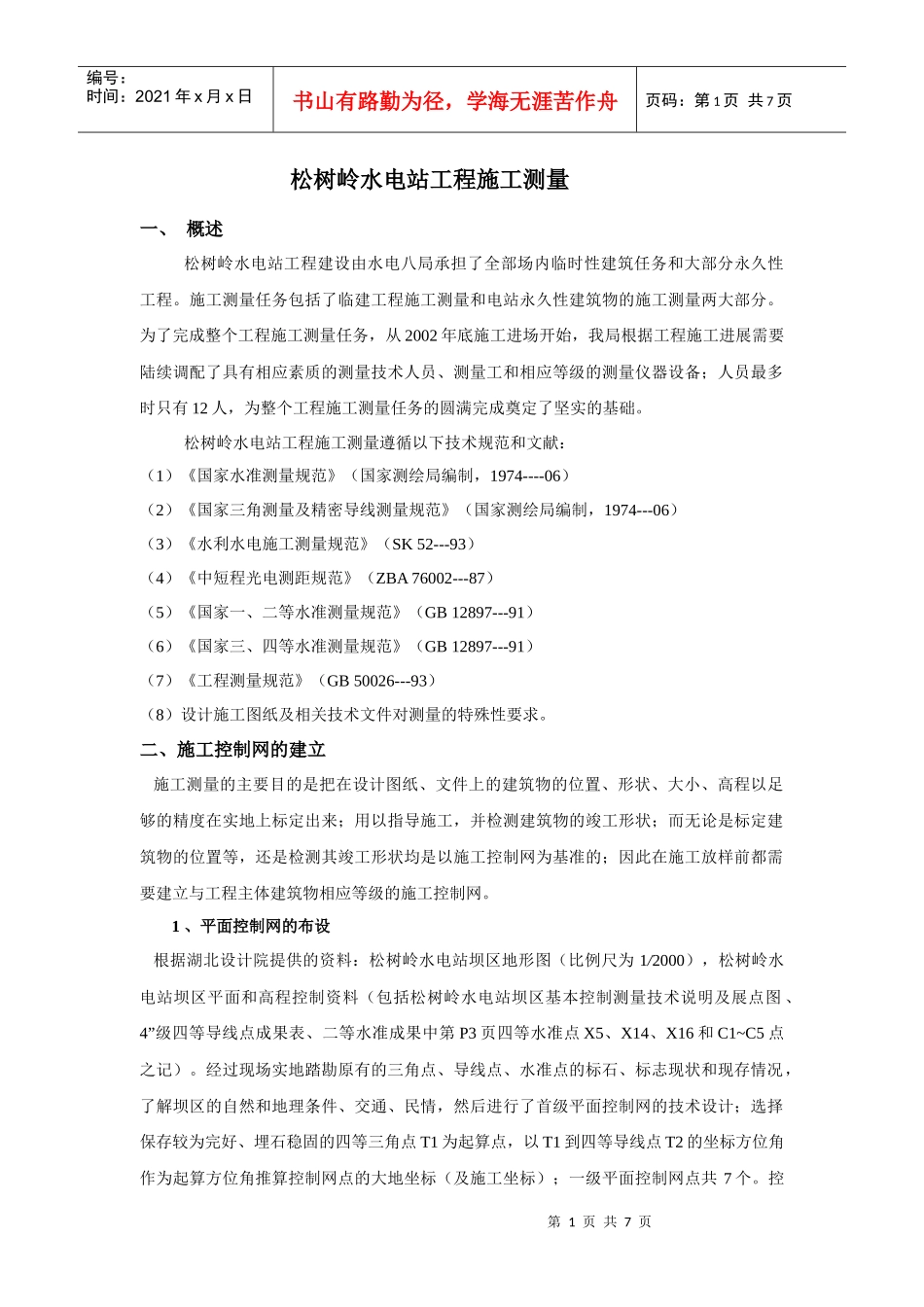

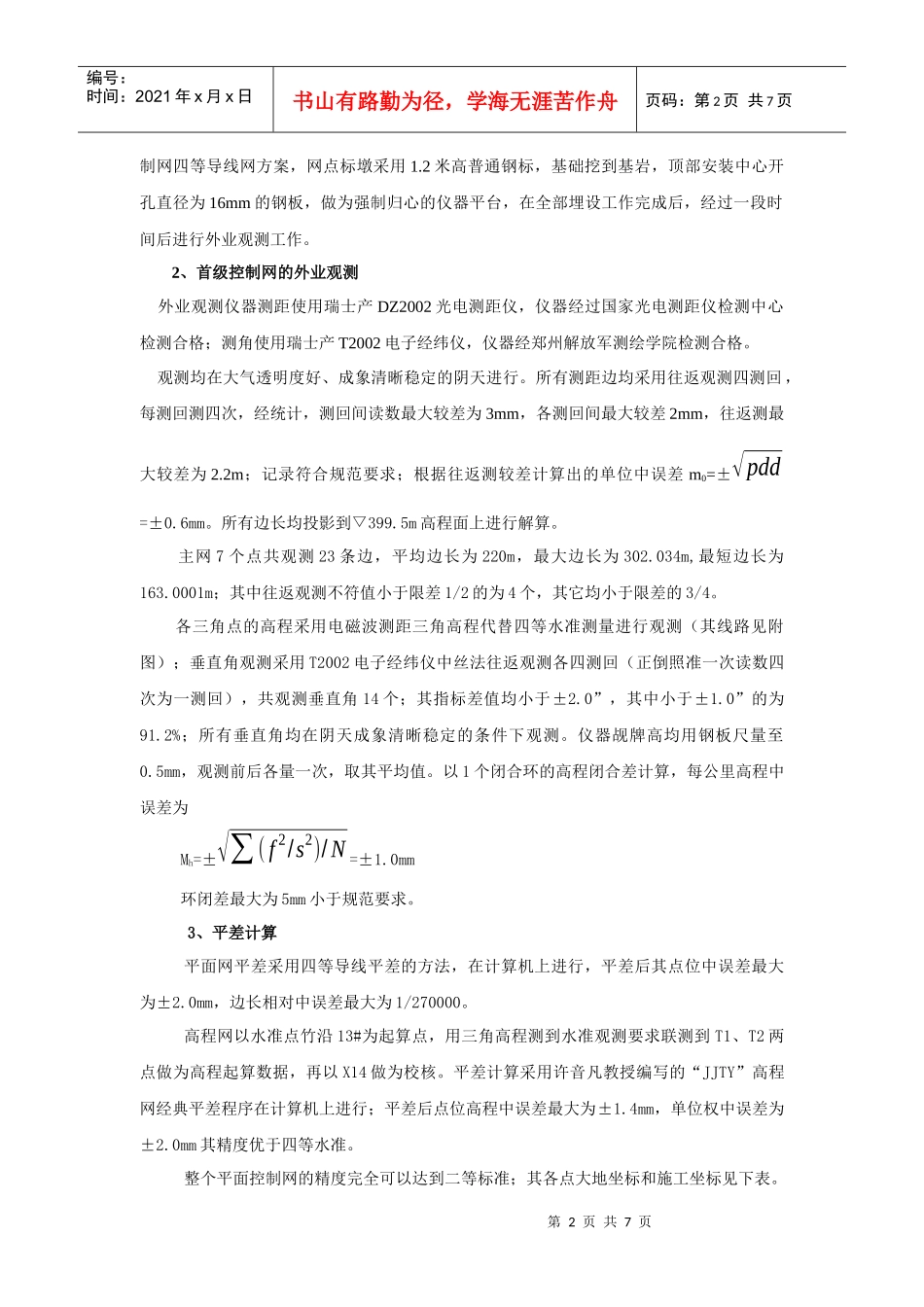

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页松树岭水电站工程施工测量一、概述松树岭水电站工程建设由水电八局承担了全部场内临时性建筑任务和大部分永久性工程。施工测量任务包括了临建工程施工测量和电站永久性建筑物的施工测量两大部分。为了完成整个工程施工测量任务，从2002年底施工进场开始，我局根据工程施工进展需要陆续调配了具有相应素质的测量技术人员、测量工和相应等级的测量仪器设备；人员最多时只有12人，为整个工程施工测量任务的圆满完成奠定了坚实的基础。松树岭水电站工程施工测量遵循以下技术规范和文献：（1）《国家水准测量规范》（国家测绘局编制，1974----06）（2）《国家三角测量及精密导线测量规范》（国家测绘局编制，1974---06）（3）《水利水电施工测量规范》（SK52---93）（4）《中短程光电测距规范》（ZBA76002---87）（5）《国家一、二等水准测量规范》（GB12897---91）（6）《国家三、四等水准测量规范》（GB12897---91）（7）《工程测量规范》（GB50026---93）（8）设计施工图纸及相关技术文件对测量的特殊性要求。二、施工控制网的建立施工测量的主要目的是把在设计图纸、文件上的建筑物的位置、形状、大小、高程以足够的精度在实地上标定出来；用以指导施工，并检测建筑物的竣工形状；而无论是标定建筑物的位置等，还是检测其竣工形状均是以施工控制网为基准的；因此在施工放样前都需要建立与工程主体建筑物相应等级的施工控制网。1、平面控制网的布设根据湖北设计院提供的资料：松树岭水电站坝区地形图（比例尺为1/2000），松树岭水电站坝区平面和高程控制资料（包括松树岭水电站坝区基本控制测量技术说明及展点图、4”级四等导线点成果表、二等水准成果中第P3页四等水准点X5、X14、X16和C1~C5点之记）。经过现场实地踏勘原有的三角点、导线点、水准点的标石、标志现状和现存情况，了解坝区的自然和地理条件、交通、民情，然后进行了首级平面控制网的技术设计；选择保存较为完好、埋石稳固的四等三角点T1为起算点，以T1到四等导线点T2的坐标方位角作为起算方位角推算控制网点的大地坐标（及施工坐标）；一级平面控制网点共7个。控第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页制网四等导线网方案，网点标墩采用1.2米高普通钢标，基础挖到基岩，顶部安装中心开孔直径为16mm的钢板，做为强制归心的仪器平台，在全部埋设工作完成后，经过一段时间后进行外业观测工作。2、首级控制网的外业观测外业观测仪器测距使用瑞士产DZ2002光电测距仪，仪器经过国家光电测距仪检测中心检测合格；测角使用瑞士产T2002电子经纬仪，仪器经郑州解放军测绘学院检测合格。观测均在大气透明度好、成象清晰稳定的阴天进行。所有测距边均采用往返观测四测回，每测回测四次，经统计，测回间读数最大较差为3mm，各测回间最大较差2mm，往返测最大较差为2.2m；记录符合规范要求；根据往返测较差计算出的单位中误差m0=±√pdd=±0.6mm。所有边长均投影到▽399.5m高程面上进行解算。主网7个点共观测23条边，平均边长为220m，最大边长为302.034m,最短边长为163.0001m；其中往返观测不符值小于限差1/2的为4个，其它均小于限差的3/4。各三角点的高程采用电磁波测距三角高程代替四等水准测量进行观测（其线路见附图）；垂直角观测采用T2002电子经纬仪中丝法往返观测各四测回（正倒照准一次读数四次为一测回），共观测垂直角14个；其指标差值均小于±2.0”，其中小于±1.0”的为91.2%；所有垂直角均在阴天成象清晰稳定的条件下观测。仪器觇牌高均用钢板尺量至0.5mm，观测前后各量一次，取其平均值。以1个闭合环的高程闭合差计算，每公里高程中误差为Mh=±√∑(f2/s2)/N=±1.0mm环闭差最大为5mm小于规范要求。3、平差计算平面网平差采用四等导线平差的方法，在计算机上进行，平差后其点位中误差最大为±2.0mm，边长相对中误差最大为1/270000。高程网以水准点竹沿13#为起算点，用三角高程测到水准观测要求联测到T1、T2两点做为高程起算数据，再以X14做为校核。平差计算采用许音凡教授编写...
