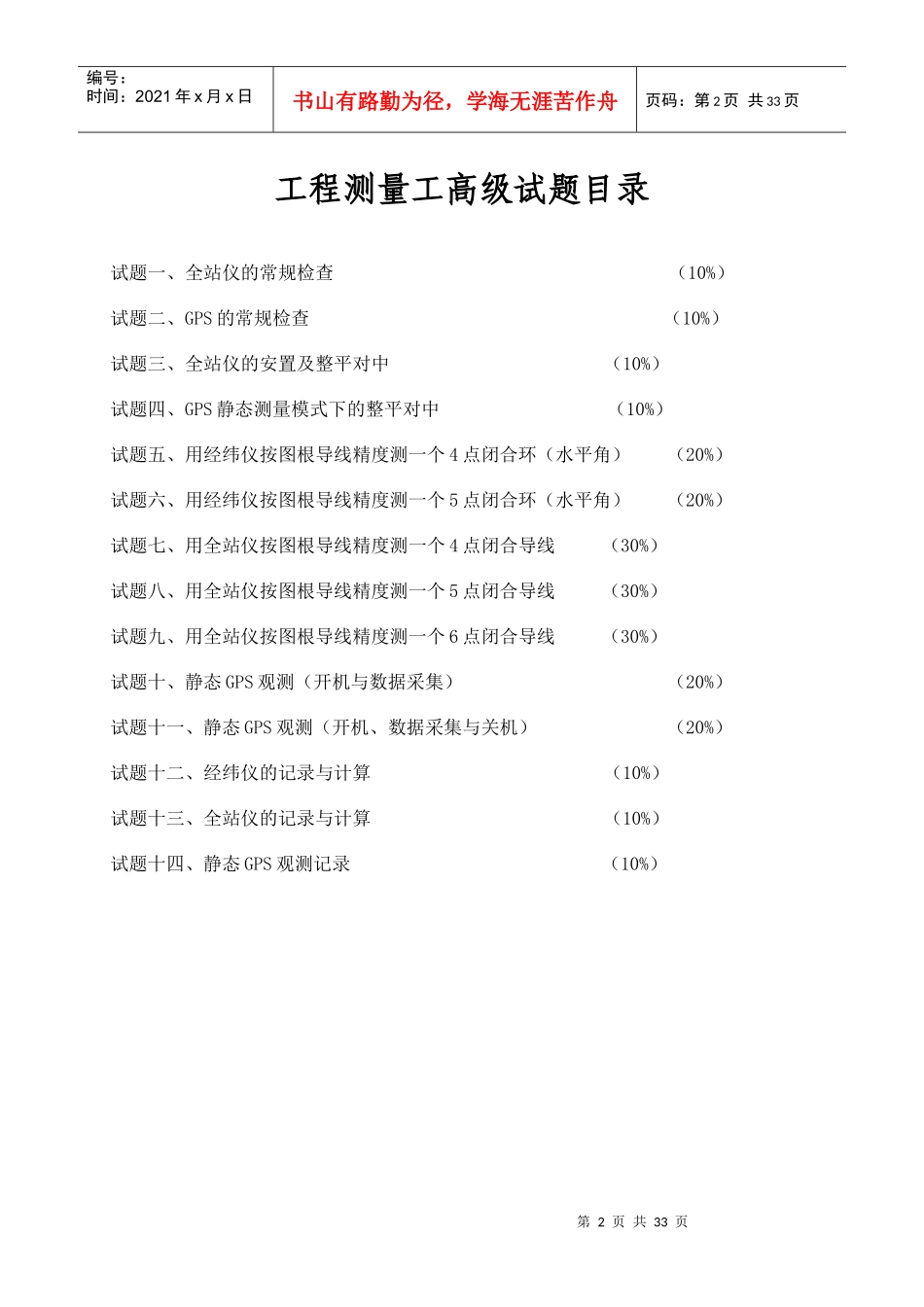

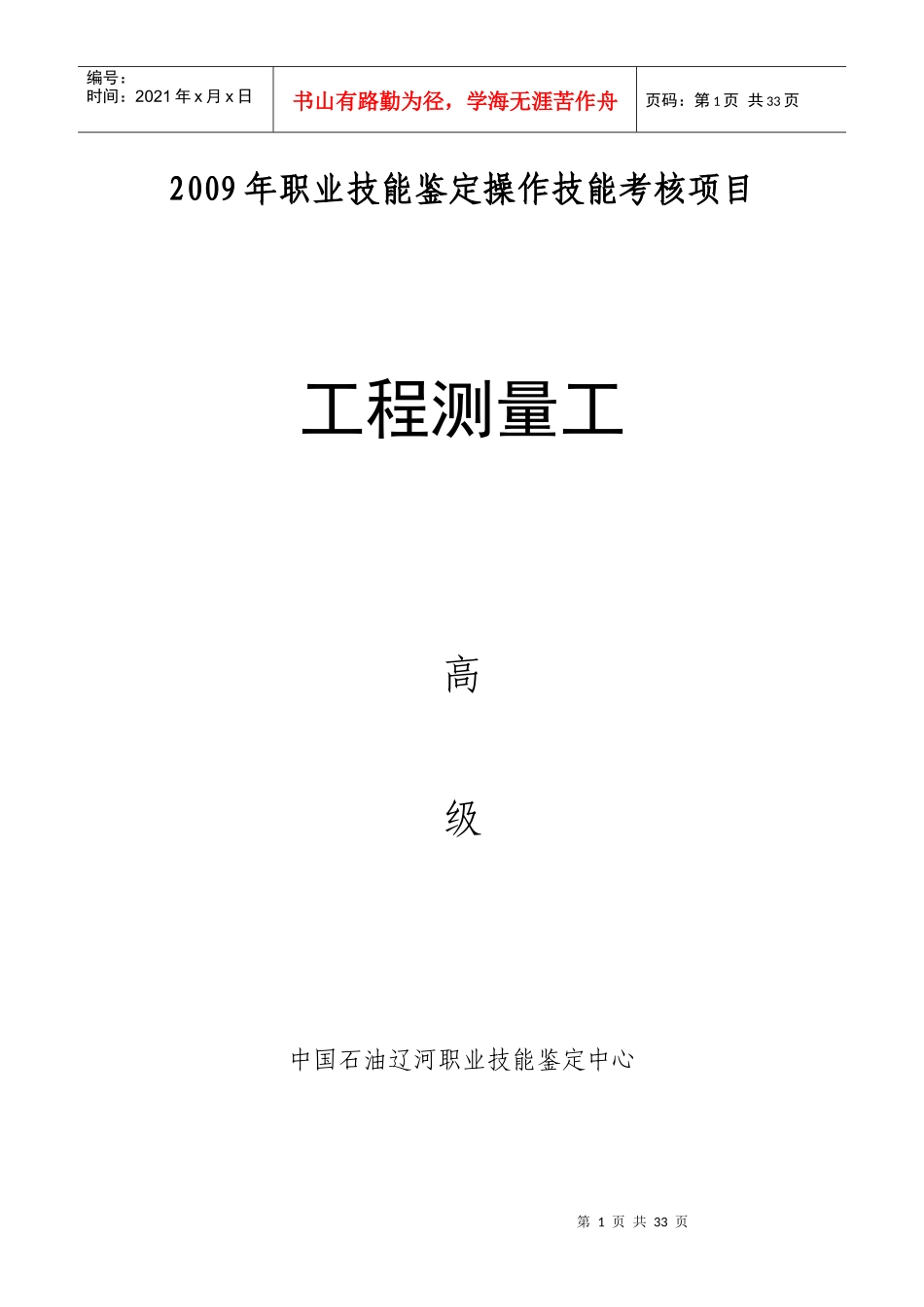

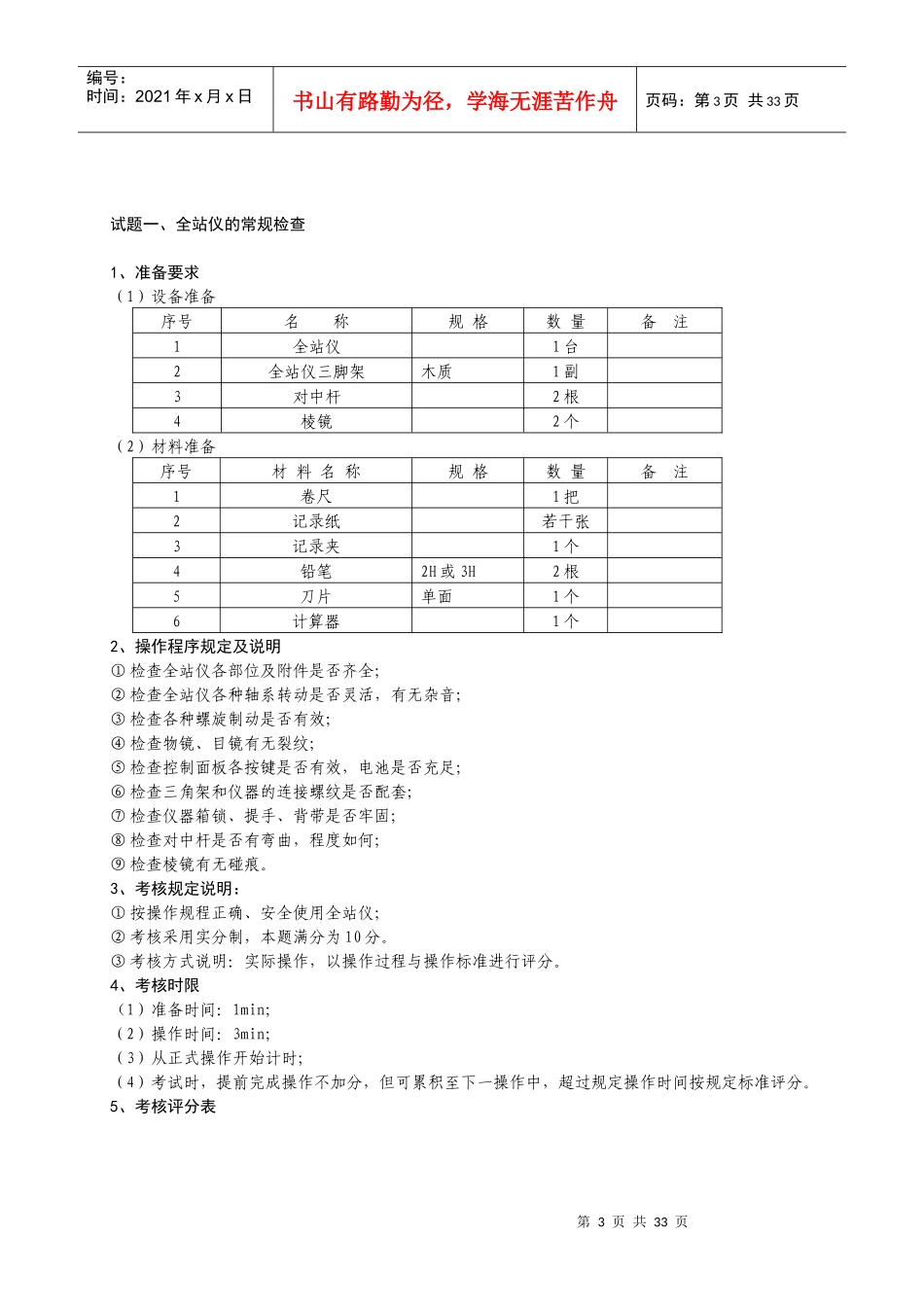

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页2009年职业技能鉴定操作技能考核项目工程测量工高级中国石油辽河职业技能鉴定中心第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页工程测量工高级试题目录试题一、全站仪的常规检查（10%）试题二、GPS的常规检查（10%）试题三、全站仪的安置及整平对中（10%）试题四、GPS静态测量模式下的整平对中（10%）试题五、用经纬仪按图根导线精度测一个4点闭合环（水平角）（20%）试题六、用经纬仪按图根导线精度测一个5点闭合环（水平角）（20%）试题七、用全站仪按图根导线精度测一个4点闭合导线（30%）试题八、用全站仪按图根导线精度测一个5点闭合导线（30%）试题九、用全站仪按图根导线精度测一个6点闭合导线（30%）试题十、静态GPS观测（开机与数据采集）（20%）试题十一、静态GPS观测（开机、数据采集与关机）（20%）试题十二、经纬仪的记录与计算（10%）试题十三、全站仪的记录与计算（10%）试题十四、静态GPS观测记录（10%）第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页试题一、全站仪的常规检查1、准备要求（1）设备准备序号名称规格数量备注1全站仪1台2全站仪三脚架木质1副3对中杆2根4棱镜2个（2）材料准备序号材料名称规格数量备注1卷尺1把2记录纸若干张3记录夹1个4铅笔2H或3H2根5刀片单面1个6计算器1个2、操作程序规定及说明①检查全站仪各部位及附件是否齐全；②检查全站仪各种轴系转动是否灵活，有无杂音；③检查各种螺旋制动是否有效；④检查物镜、目镜有无裂纹；⑤检查控制面板各按键是否有效，电池是否充足；⑥检查三角架和仪器的连接螺纹是否配套；⑦检查仪器箱锁、提手、背带是否牢固；⑧检查对中杆是否有弯曲，程度如何；⑨检查棱镜有无碰痕。3、考核规定说明：①按操作规程正确、安全使用全站仪；②考核采用实分制，本题满分为10分。③考核方式说明：实际操作，以操作过程与操作标准进行评分。4、考核时限（1）准备时间：1min；（2）操作时间：3min；（3）从正式操作开始计时；（4）考试时，提前完成操作不加分，但可累积至下一操作中，超过规定操作时间按规定标准评分。5、考核评分表第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页中国石油辽河职业技能鉴定中心统一试卷工程测量工高级工技能考核评分表准考证号：姓号：性别：单位：试题名称：全站仪的常规检查项目序号考试内容考试要求评分标准配分扣分得分仪器常规检查(全站仪的常规检查)1准备工作准备工具、用具每少一件扣0.5分22操作程序检查仪器未检查任一项轴系扣0.5分1未检查任一项螺旋或制动扣0.5分1未检查目镜或物镜一项扣0.5分1未检查控制面板按键及电源任一项扣0.5分1检查仪器附件未检查仪器箱、提手及背带任一项扣0.5分1未检查连接螺旋或固定螺旋任一项扣0.5分1未检查对中杆或棱镜任一项扣0.5分13考试时限在规定时间内完成超过1min从总分中扣0.5分,超过2min停止操作1合计10第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页考评员：记录员：年月日中国石油辽河筑路职业技能鉴定站试题二、GPS的常规检查1、准备要求（1）设备准备序号名称规格数量备注1GPS主机1个2GPS天线1个3天线电缆1根4天线基座连接器1个5天线基座1个6三脚架1副（2）材料准备序号材料名称规格数量备注1卷尺1把2记录纸若干张3记录夹1个4铅笔2H或3H2根5刀片单面1个6计算器1个2、操作程序规定及说明①检查GPS接收机及附件是否齐全；②检查GPS接收机电池电量是否充足；③检查GPS天线有无裂痕；④检查GPS天线电缆是否完好；⑤检查GPS天线基座连接器是否完好；⑥检查三角架和天线基座的连接螺纹是否配套；⑦检查三脚架的固紧螺丝是否有效；⑧检查仪器箱锁、提手及背带是否牢固。3、考核规定说明：①按操作规程正确、安全使用GPS接收机；②考核采用实分制，本题满分为10分。③考核方式说明：实际操作，以操作过程与操作标准进行评分。4、考核时限第...
