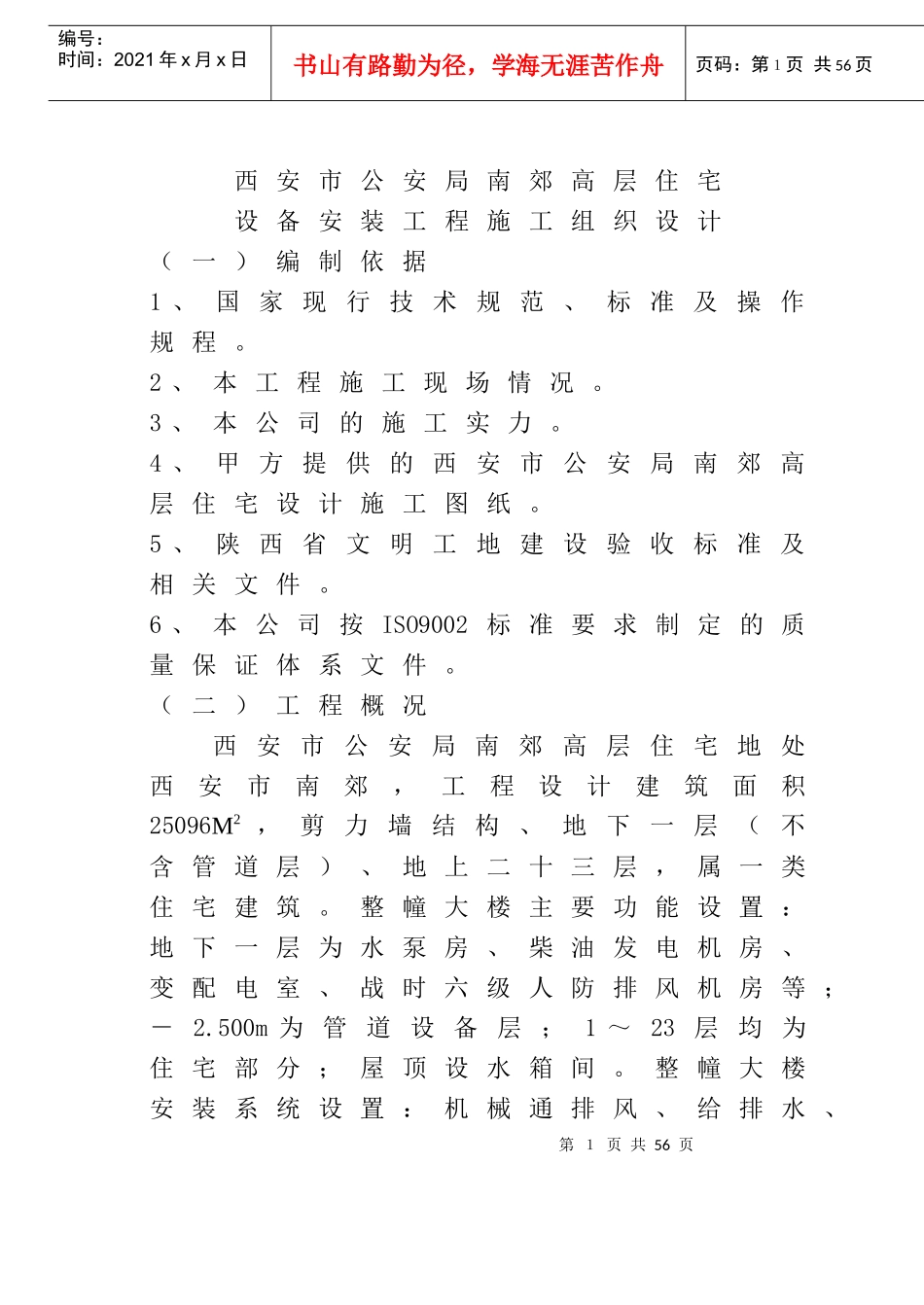

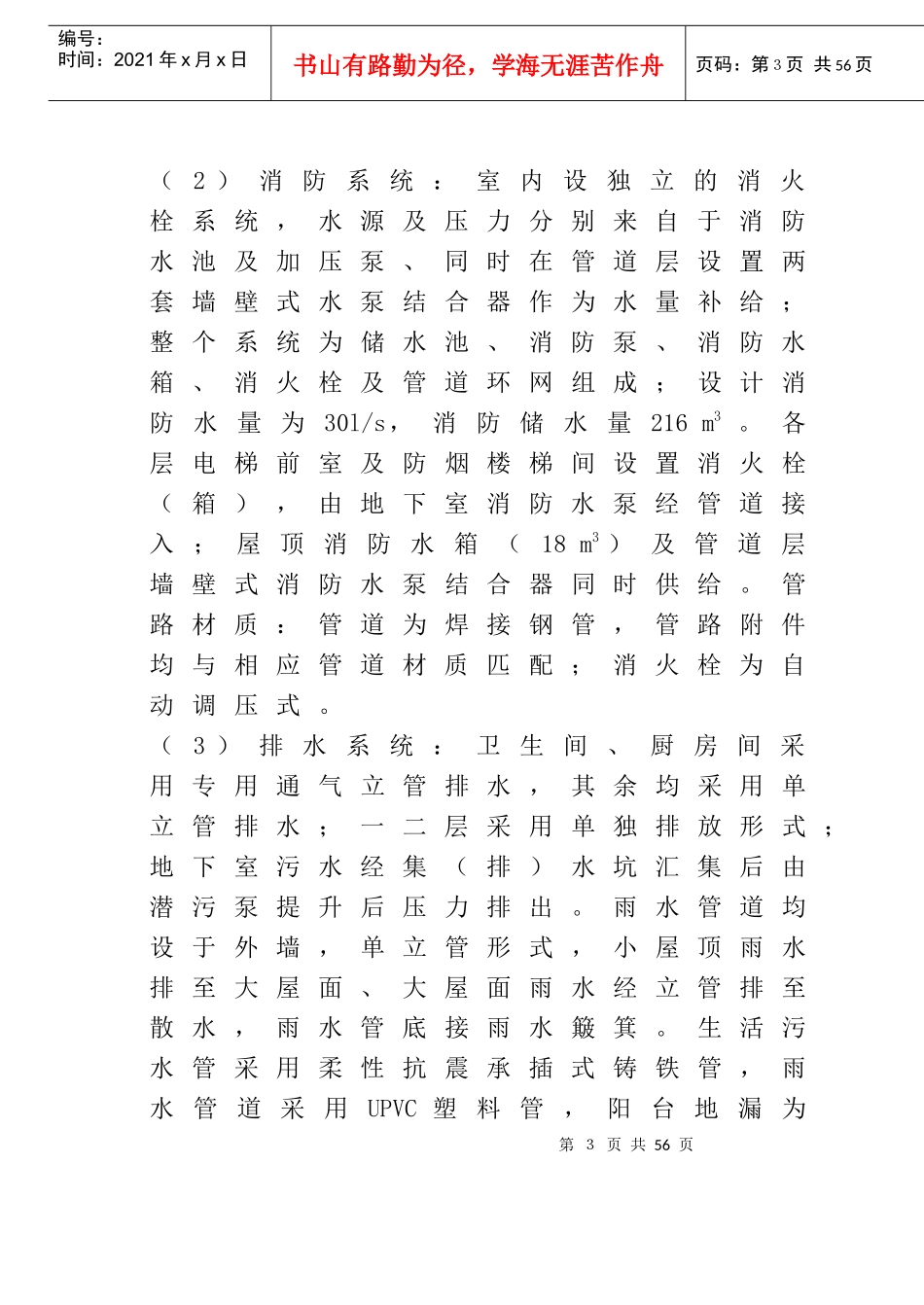

第１页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共56页西安市公安局南郊高层住宅设备安装工程施工组织设计（一）编制依据1、国家现行技术规范、标准及操作规程。2、本工程施工现场情况。3、本公司的施工实力。4、甲方提供的西安市公安局南郊高层住宅设计施工图纸。5、陕西省文明工地建设验收标准及相关文件。6、本公司按ISO9002标准要求制定的质量保证体系文件。（二）工程概况西安市公安局南郊高层住宅地处西安市南郊，工程设计建筑面积25096M2，剪力墙结构、地下一层（不含管道层）、地上二十三层，属一类住宅建筑。整幢大楼主要功能设置：地下一层为水泵房、柴油发电机房、变配电室、战时六级人防排风机房等；－2.500m为管道设备层；1～23层均为住宅部分；屋顶设水箱间。整幢大楼安装系统设置：机械通排风、给排水、第２页共56页第１页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共56页采暖、加压泵房、高低压配电室、电力、照明及消防自控、有线电视、电话。1、给排水工程（1）生活给水系统：水源来自于城市自来水管网，接至室外230m3蓄水池；设计日用水量为220.8m3/d、最大小时用量为23m3/h。供水分为三区：1～4层为低区；5～13层为中区；14～23层为高区。低区生活水由地下一层生活加压变频泵（3台）经DN80给水管道直接送给；中区生活水由地下一层中区生活变频加压泵（3台）经DN100给水管道直接送给；高区生活水由地下一层高区生活加压泵经DN100给水管道直接送至屋顶不锈钢水箱（30m3）后，再由屋顶生活水箱经屋面干管（保温）分布后送至各用水点。给水管路材质：管道DN≤50mm为铝塑复合管、DN>50mm为衬塑钢管；管路附件均与相应管道材质匹配。各区工作压力分配：低区为0.4Mpa；中区为0.76Mpa；高区以及水泵至水箱的管段均为1.1Mpa。屋面管道采用δ=50mm岩棉制品保温。第３页共56页第２页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共56页（2）消防系统：室内设独立的消火栓系统，水源及压力分别来自于消防水池及加压泵、同时在管道层设置两套墙壁式水泵结合器作为水量补给；整个系统为储水池、消防泵、消防水箱、消火栓及管道环网组成；设计消防水量为30l/s，消防储水量216m3。各层电梯前室及防烟楼梯间设置消火栓（箱），由地下室消防水泵经管道接入；屋顶消防水箱（18m3）及管道层墙壁式消防水泵结合器同时供给。管路材质：管道为焊接钢管，管路附件均与相应管道材质匹配；消火栓为自动调压式。（3）排水系统：卫生间、厨房间采用专用通气立管排水，其余均采用单立管排水；一二层采用单独排放形式；地下室污水经集（排）水坑汇集后由潜污泵提升后压力排出。雨水管道均设于外墙，单立管形式，小屋顶雨水排至大屋面、大屋面雨水经立管排至散水，雨水管底接雨水簸箕。生活污水管采用柔性抗震承插式铸铁管，雨水管道采用UPVC塑料管，阳台地漏为第４页共56页第３页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共56页洗衣机专用地漏、其余为防返溢地漏；人防排水管为给水铸铁管；凝结水管为UPVC塑料管。各排水管经汇集处理后排入室外管网。2、采暖工程本系统设计采暖负荷为900kW，采暖供回水温度为95/70℃，采暖热源来自于建设单位锅炉房。该系统分为二区：1～12层为低区，13～23层为高区。系统采暖形式：管路为双管上供下回式，低区采暖补压采用为锅炉房内落地式膨胀水箱、高区采暖补压为高层住宅水箱间内1.8×1.2×1.2m3的膨胀水箱。管道立管伸缩补偿为10HBN100×10F型波纹补偿器、高点排气装置为E121型自动排气阀。该系统工艺流程：由锅炉房接来D108×4总管分别接入高低区供水立管，低区供水立管接至12层吊顶内以i>0.003坡度敷设后供给低区各采暖设施；高区供水立管接至23层吊顶内以等径无坡度方式敷设后供给高区各采暖设施。管路材质：管道DN<50mm为焊接钢管、DN≥50mm为无缝钢管；卫生间采用LTNF内防腐铝质散热器、其余第５页共56页第４页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共56页采用SKGZ节能抗腐...
