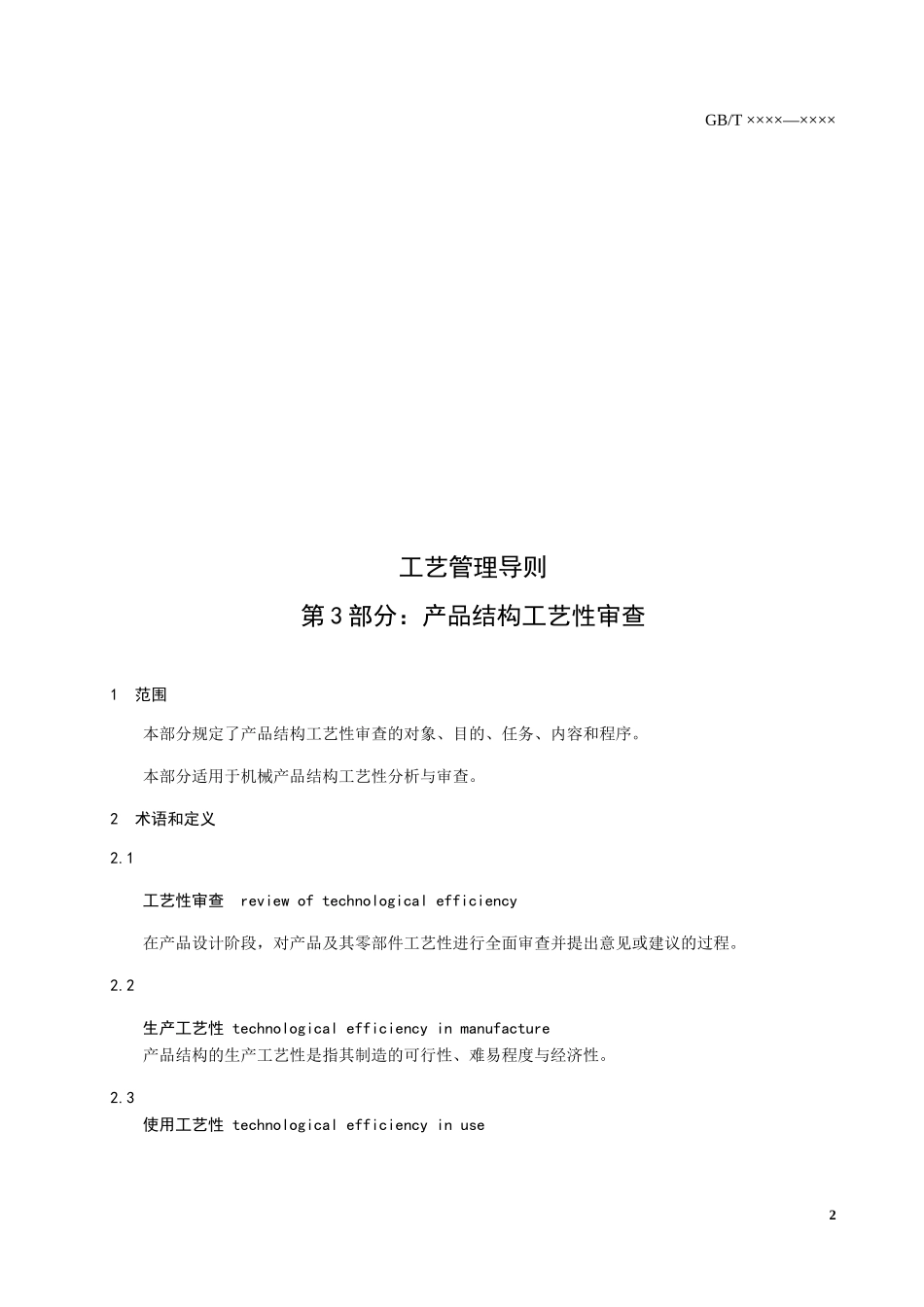

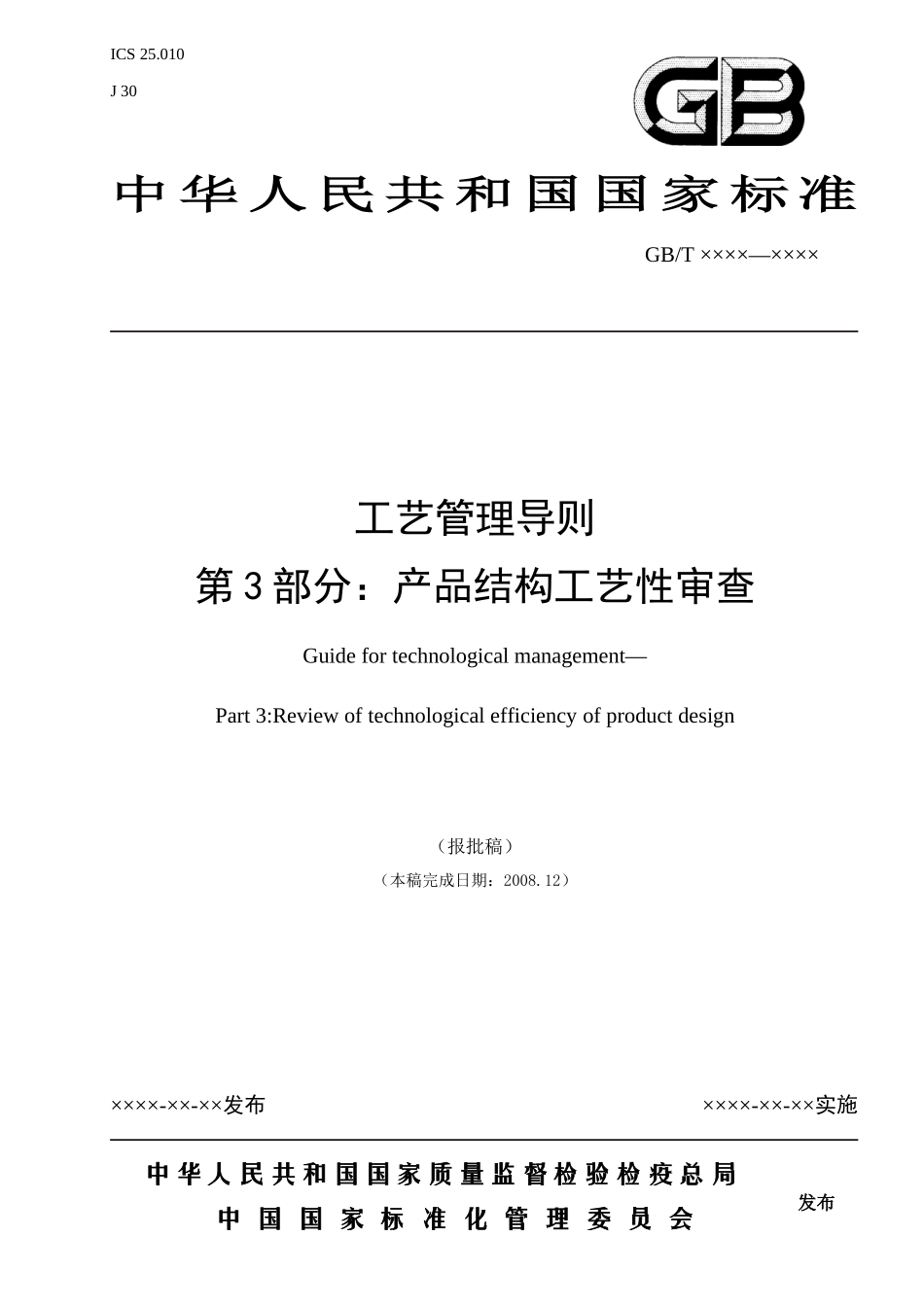

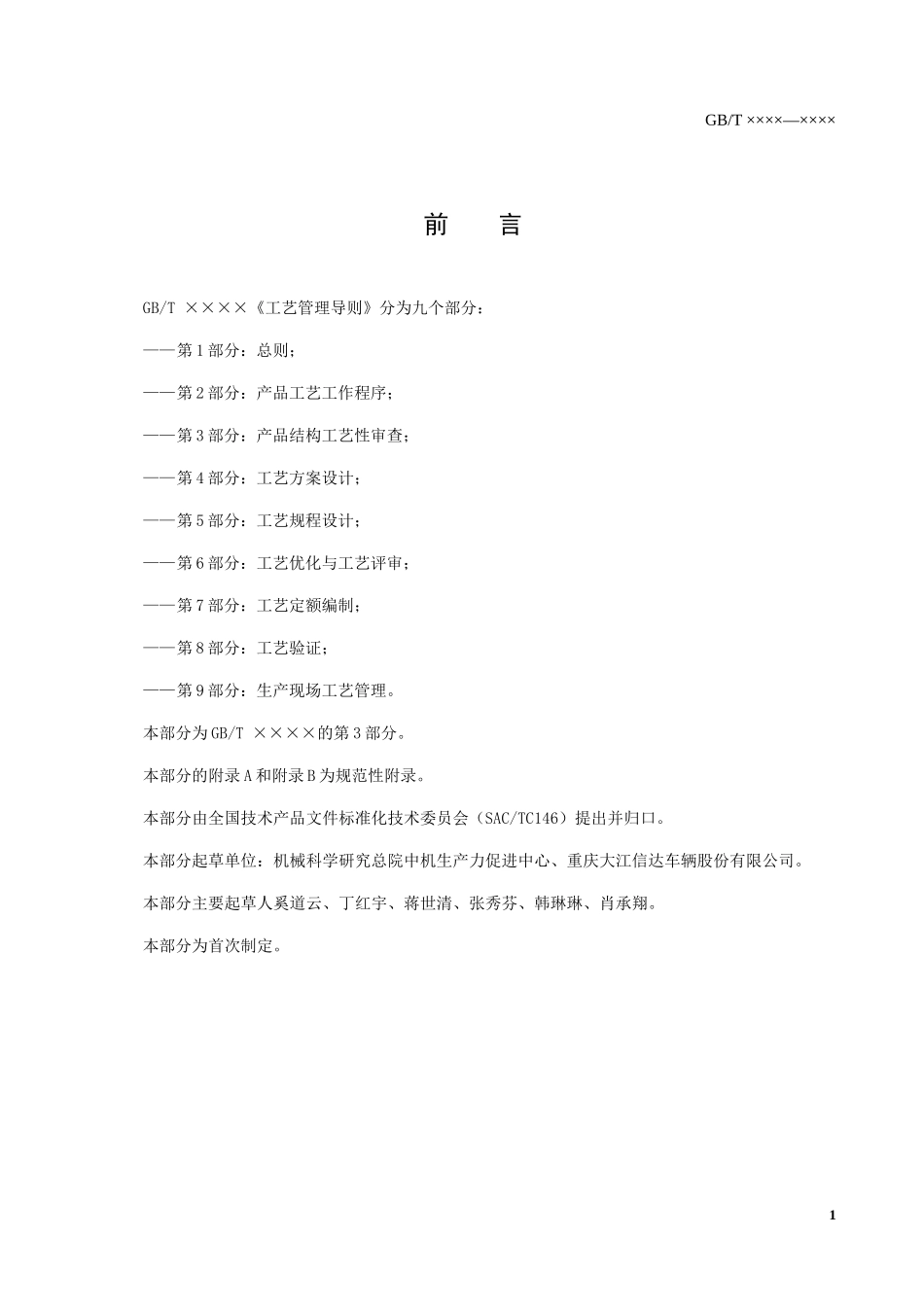

ICS25.010J30GB/T××××—××××工艺管理导则第3部分：产品结构工艺性审查Guidefortechnologicalmanagement—Part3:Reviewoftechnologicalefficiencyofproductdesign（报批稿）（本稿完成日期：2008.12）××××-××-××发布××××-××-××实施中华人民共和国国家标准中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T××××—××××前言GB/T××××《工艺管理导则》分为九个部分：——第1部分：总则；——第2部分：产品工艺工作程序；——第3部分：产品结构工艺性审查；——第4部分：工艺方案设计；——第5部分：工艺规程设计；——第6部分：工艺优化与工艺评审；——第7部分：工艺定额编制；——第8部分：工艺验证；——第9部分：生产现场工艺管理。本部分为GB/T××××的第3部分。本部分的附录A和附录B为规范性附录。本部分由全国技术产品文件标准化技术委员会（SAC/TC146）提出并归口。本部分起草单位：机械科学研究总院中机生产力促进中心、重庆大江信达车辆股份有限公司。本部分主要起草人奚道云、丁红宇、蒋世清、张秀芬、韩琳琳、肖承翔。本部分为首次制定。1GB/T××××—××××工艺管理导则第3部分：产品结构工艺性审查1范围本部分规定了产品结构工艺性审查的对象、目的、任务、内容和程序。本部分适用于机械产品结构工艺性分析与审查。2术语和定义2.1工艺性审查reviewoftechnologicalefficiency在产品设计阶段，对产品及其零部件工艺性进行全面审查并提出意见或建议的过程。2.2生产工艺性technologicalefficiencyinmanufacture产品结构的生产工艺性是指其制造的可行性、难易程度与经济性。2.3使用工艺性technologicalefficiencyinuse2GB/T××××—××××产品结构的使用工艺性是指产品的易操作性及其在使用过程中维修和保养的可行性、难易程度与经济性。3审查对象3.1所有新设计的产品和改进设计的产品，在设计过程中均应进行工艺性审查。3.2外来产品图样，在试生产前须进行工艺性审查。4审查目的使产品在满足质量和用户要求的前提下符合工艺性要求，在现有生产条件下能用比较经济、合理的方法将其制造出来，并降低制造过程中对环境的负面影响，提高资源利用率，改善劳动条件，减少对操作者的危害，且便于使用和维修。5工艺性分类、评定时考虑的主要因素和评价形式5.1工艺性分类工艺性分为生产工艺性、使用工艺性两类。5.2评定时考虑的主要因素评定产品结构工艺性主要考虑如下几个因素：a)产品的种类及复杂程度；b)产品产量或生产类型；c)现有的生产、使用、维修、回收条件。5.3评价形式5.3.1定性评价根据经验概括地对产品结构工艺性给以评价。5.3.2定量评价根据工艺性主要指标数值进行评价。6审查指标产品结构工艺性审查的主要指标项目见附录A。7审查内容为了保证所设计的产品具有良好的工艺性，在产品设计的各个阶段均应进行工艺性审查。3GB/T××××—××××7.1初步设计阶段的审查7.1.1从制造观点分析结构方案的合理性。7.1.2分析结构的继承性。7.1.3分析结构的标准化、模块化、通用化、系列化程度。7.1.4分析产品各组成部分是否便于装配、调整和维修。7.1.5分析产品报废后各组成部分是否便于回收再利用。7.1.6分析主要材料选用是否合理。7.1.7主要件在本企业或外协加工的可能性。7.2技术设计阶段的审查7.2.1分析产品各组成部件进行平行装配和检查的可行性。7.2.2分析总装配的可行性。7.2.3分析装配时避免切削加工或减少切削加工的可行性。7.2.4分析高精度复杂零件在本企业制造的可行性。7.2.5分析主要参数的可检查性和主要装配精度的合理性。7.2.6分析特殊零件外协加工的可行性。7.3工作图设计阶段的审查7.3.1各部件是否具有装配基准，是否便于装拆。7.3.2各大部件拆成平行装配的小部件的可行性。7.3.3各零部件报废后，进行回收再利用的可行性。7.3.4审查零件的铸造、锻造、冲压、焊接、热处理、切削加工、特种加工及装配等的工艺性（见附录B）。7.3.5审查零部件制造过程可能产生的有害环境影响或安全隐患，该影响或隐患能否避免或减小。8审查方式和程序8.1初步设计和技术设计阶段的工艺性审查（或分析）一般采用...
