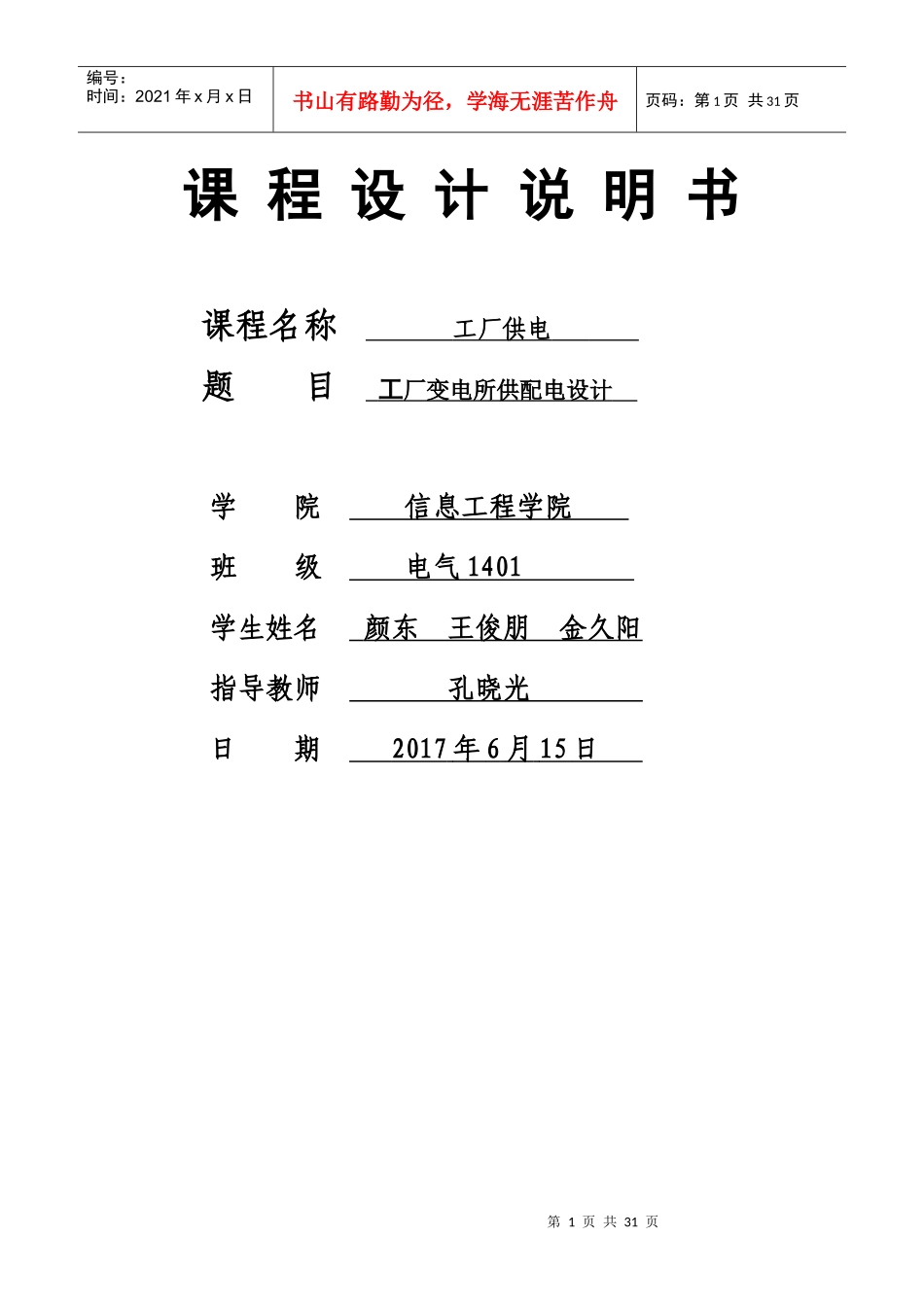

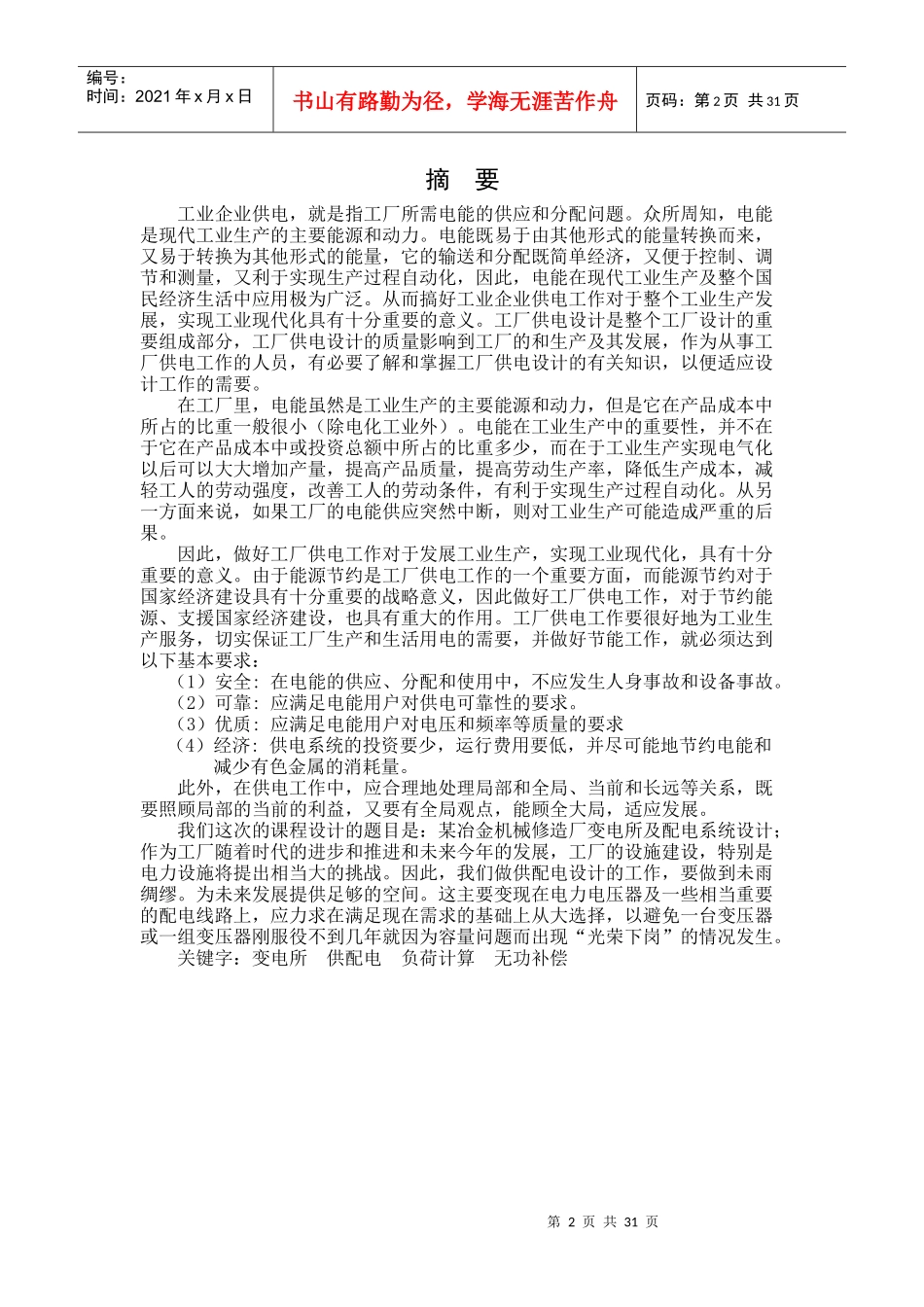

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页课程设计说明书课程名称工厂供电题目工厂变电所供配电设计学院信息工程学院班级电气1401学生姓名颜东王俊朋金久阳指导教师孔晓光日期2017年6月15日第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页摘要工业企业供电，就是指工厂所需电能的供应和分配问题。众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其他形式的能量转换而来，又易于转换为其他形式的能量，它的输送和分配既简单经济，又便于控制、调节和测量，又利于实现生产过程自动化，因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。从而搞好工业企业供电工作对于整个工业生产发展，实现工业现代化具有十分重要的意义。工厂供电设计是整个工厂设计的重要组成部分，工厂供电设计的质量影响到工厂的和生产及其发展，作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全:在电能的供应、分配和使用中，不应发生人身事故和设备事故。（2）可靠:应满足电能用户对供电可靠性的要求。（3）优质:应满足电能用户对电压和频率等质量的要求（4）经济:供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。我们这次的课程设计的题目是：某冶金机械修造厂变电所及配电系统设计；作为工厂随着时代的进步和推进和未来今年的发展，工厂的设施建设，特别是电力设施将提出相当大的挑战。因此，我们做供配电设计的工作，要做到未雨绸缪。为未来发展提供足够的空间。这主要变现在电力电压器及一些相当重要的配电线路上，应力求在满足现在需求的基础上从大选择，以避免一台变压器或一组变压器刚服役不到几年就因为容量问题而出现“光荣下岗”的情况发生。关键字：变电所供配电负荷计算无功补偿第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页目录第一章绪论............................................................................................5第二章总体设计......................................................................................62.1工厂的负荷计算和无功功率补偿..........................................................................62.1.1全厂用电设备情况......................................................................................62.1.2电源情况....................................................................................................82.2工厂总降压变电所的所址和型式的选择...............................................................82.2.1车间变电所所址的选择...............................................................................82车间变电所的总体布置及要求.............................
