高考物理总复习 第九章 第一单元 第2课 闭合电路欧姆定律及其应用VIP免费

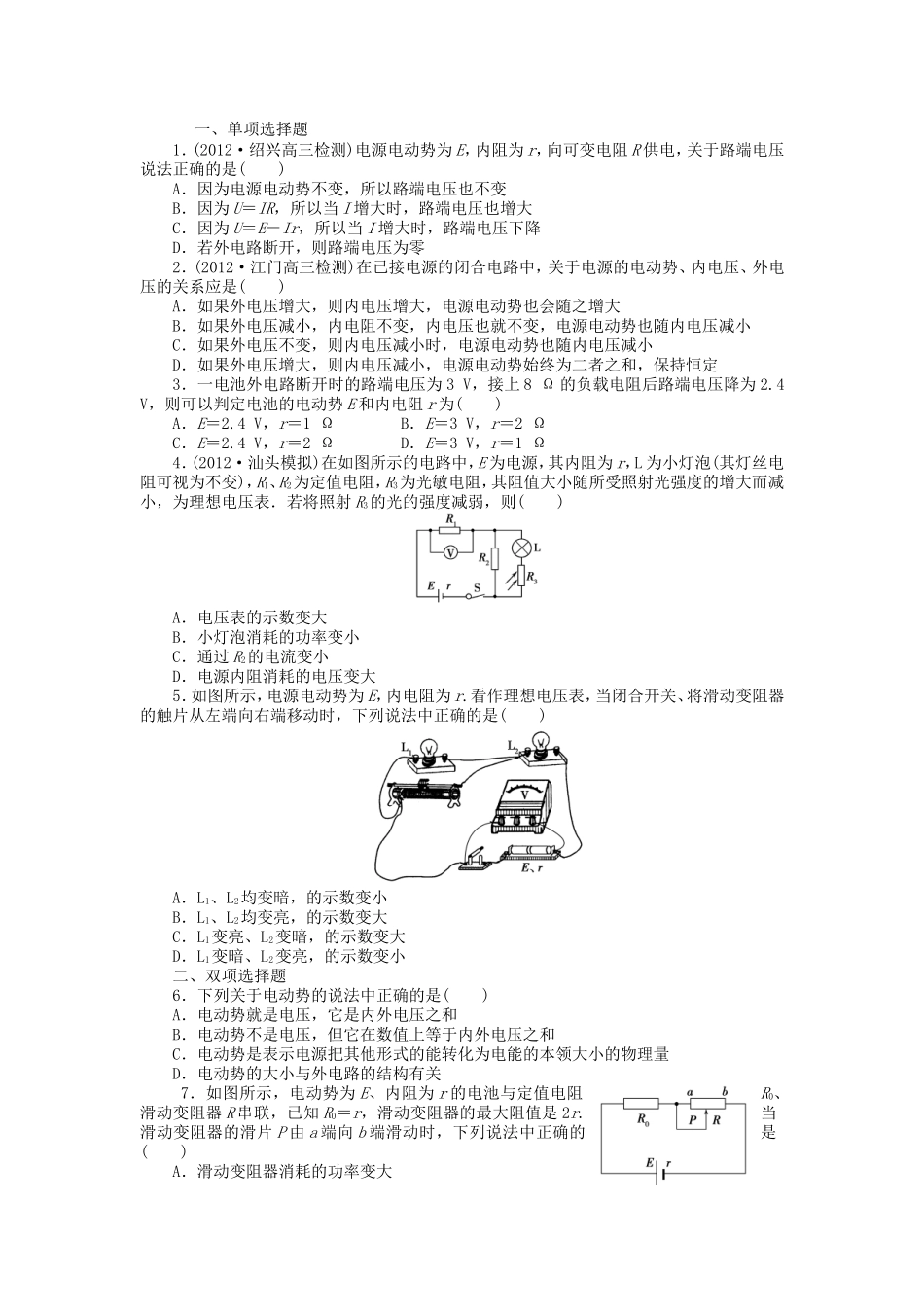

一、单项选择题1．(2012·绍兴高三检测)电源电动势为E，内阻为r，向可变电阻R供电，关于路端电压说法正确的是()A．因为电源电动势不变，所以路端电压也不变B．因为U＝IR，所以当I增大时，路端电压也增大C．因为U＝E－Ir，所以当I增大时，路端电压下降D．若外电路断开，则路端电压为零2．(2012·江门高三检测)在已接电源的闭合电路中，关于电源的电动势、内电压、外电压的关系应是()A．如果外电压增大，则内电压增大，电源电动势也会随之增大B．如果外电压减小，内电阻不变，内电压也就不变，电源电动势也随内电压减小C．如果外电压不变，则内电压减小时，电源电动势也随内电压减小D．如果外电压增大，则内电压减小，电源电动势始终为二者之和，保持恒定3．一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内电阻r为()A．E＝2.4V，r＝1ΩB．E＝3V，r＝2ΩC．E＝2.4V，r＝2ΩD．E＝3V，r＝1Ω4．(2012·汕头模拟)在如图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻消耗的电压变大5．如图所示，电源电动势为E，内电阻为r.看作理想电压表，当闭合开关、将滑动变阻器的触片从左端向右端移动时，下列说法中正确的是()A．L1、L2均变暗，的示数变小B．L1、L2均变亮，的示数变大C．L1变亮、L2变暗，的示数变大D．L1变暗、L2变亮，的示数变小二、双项选择题6．下列关于电动势的说法中正确的是()A．电动势就是电压，它是内外电压之和B．电动势不是电压，但它在数值上等于内外电压之和C．电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D．电动势的大小与外电路的结构有关7．如图所示，电动势为E、内阻为r的电池与定值电阻R0、滑动变阻器R串联，已知R0＝r，滑动变阻器的最大阻值是2r.当滑动变阻器的滑片P由a端向b端滑动时，下列说法中正确的是()A．滑动变阻器消耗的功率变大B．滑动变阻器消耗的功率变小C．定值电阻R0上消耗的功率变大D．定值电阻R0上消耗的功率变小8.(2012·北京海淀期末)一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，则()A．电动机消耗的总功率为UIB．电动机消耗的热功率为C．电源的输出功率为EID．电源的效率为1－9．(2012·广东六校联考)如图甲所示，其中R两端电压u随通过该电阻的直流电流I的变化关系如图乙所示，电源电动势为7.0V(内阻不计)，且R1＝1000Ω(不随温度变化)．若改变R2，使AB与BC间的电压相等，这时()A．R的阻值为1000ΩB．R的阻值为1300ΩC．通过R的电流为1.5mAD．通过R的电流为2.0mA三、非选择题10．甲图为测量某电源电动势E和内阻r时得到的U－I图象，用此电源与三个阻值均为R＝3Ω的电阻连接成如图乙所示电路，求电源的路端电压．11．如图所示的电路中，电源电动势E＝8V，内阻r＝1Ω，电阻R1＝5Ω，R2＝R3＝4Ω.(1)断开开关S，求理想电压表V和理想电流表A的读数；(2)接通开关S，求理想电压表V和理想电流表A的读数．12．如图所示，变阻器R2的最大电阻是10Ω，定值电阻R3＝5Ω，电源的内电阻r＝1Ω，当电键S闭合，变阻器的滑片在中点位置时，电源的总功率为P总＝16W，电源的输出功率为P出＝12W．此时电灯R1正常发光，求：(1)电灯阻值R1(设R1阻值恒定不变)；(2)当电键S断开时，要使电灯正常工作，应使变阻器的电阻改变多少？参考答案1．答案：C2．解析：由闭合电路欧姆定律知：E＝U＋Ur＝U＋Ir，可见电动势等于内电压和外电压之和，电动势是不变的，故D正确，A、B、C错误．答案：D3．答案：B4．解析：若将照射R3的光的强度减弱，则R3的电阻将增大，电路中的总电阻将增大，总电流减小，故电压表的示数变小，内电压也减小，A、D错误；而电阻R2两端的电压将变大，通过R2的电流变大，而总电流减小，所以通过小灯泡的电流减小，小灯泡消耗的功率变小，B正确，C错误．答...
