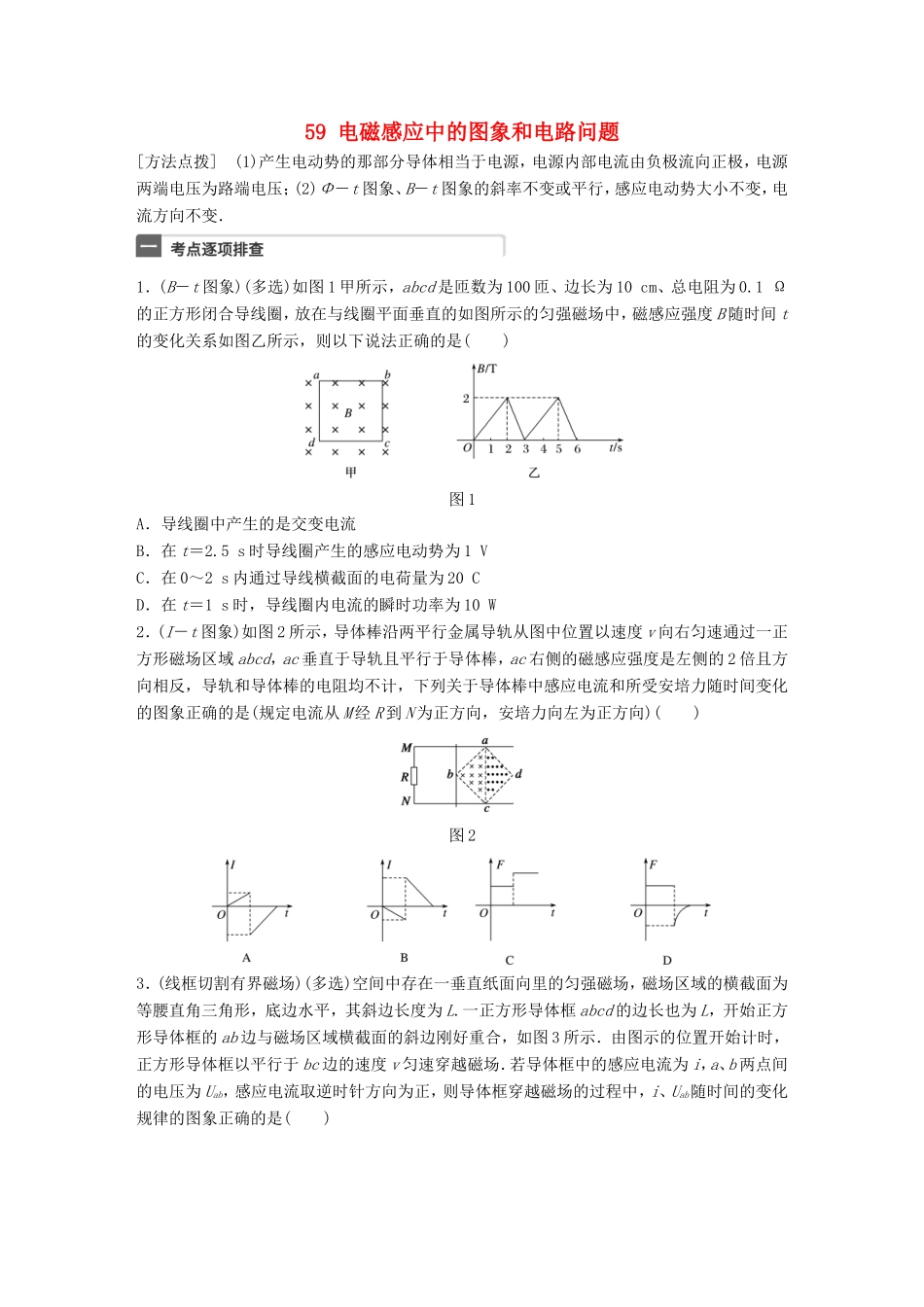

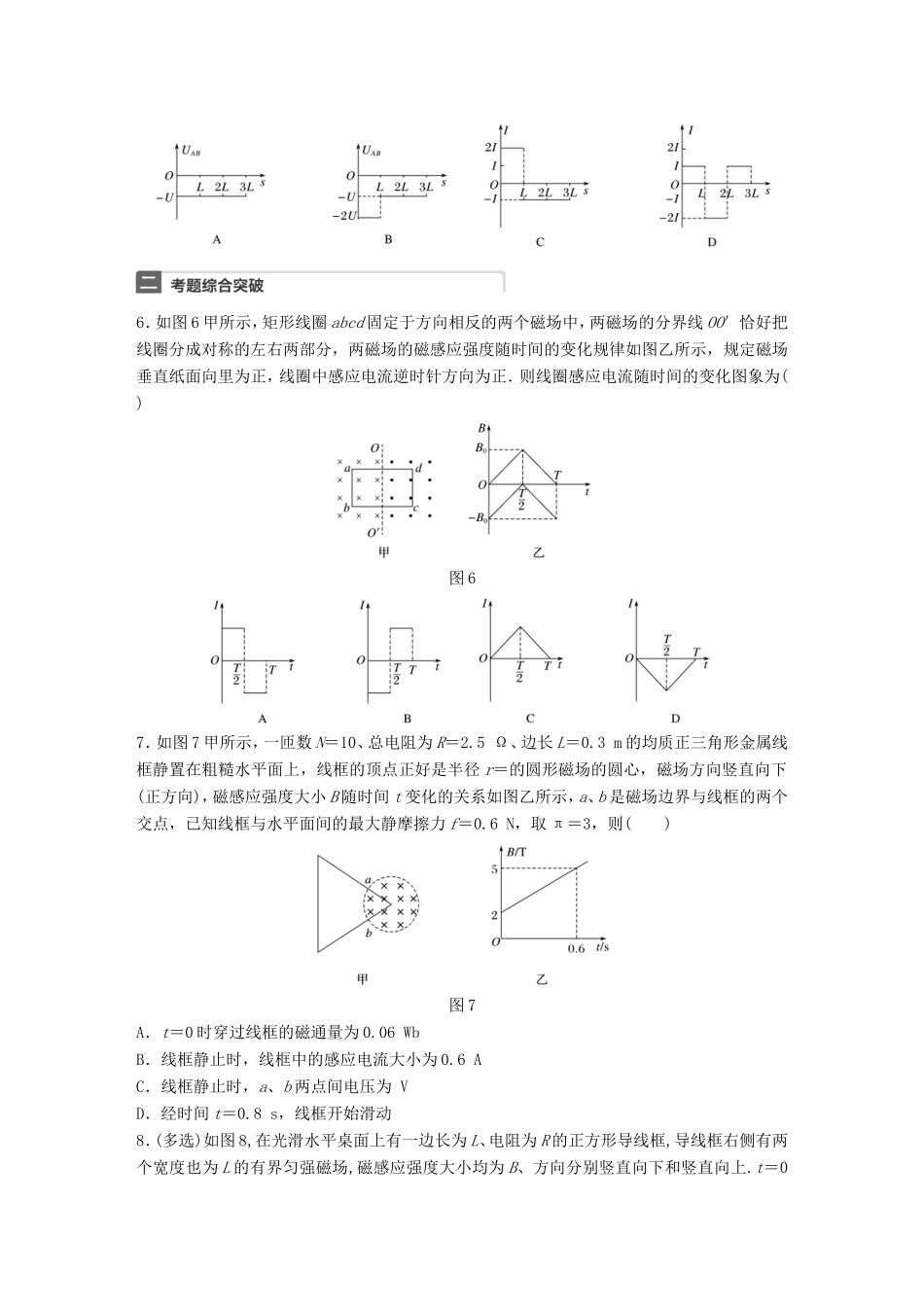

59电磁感应中的图象和电路问题[方法点拨](1)产生电动势的那部分导体相当于电源，电源内部电流由负极流向正极，电源两端电压为路端电压；(2)Φ－t图象、B－t图象的斜率不变或平行，感应电动势大小不变，电流方向不变．1．(B－t图象)(多选)如图1甲所示，abcd是匝数为100匝、边长为10cm、总电阻为0.1Ω的正方形闭合导线圈，放在与线圈平面垂直的如图所示的匀强磁场中，磁感应强度B随时间t的变化关系如图乙所示，则以下说法正确的是()图1A．导线圈中产生的是交变电流B．在t＝2.5s时导线圈产生的感应电动势为1VC．在0～2s内通过导线横截面的电荷量为20CD．在t＝1s时，导线圈内电流的瞬时功率为10W2．(I－t图象)如图2所示，导体棒沿两平行金属导轨从图中位置以速度v向右匀速通过一正方形磁场区域abcd，ac垂直于导轨且平行于导体棒，ac右侧的磁感应强度是左侧的2倍且方向相反，导轨和导体棒的电阻均不计，下列关于导体棒中感应电流和所受安培力随时间变化的图象正确的是(规定电流从M经R到N为正方向，安培力向左为正方向)()图23．(线框切割有界磁场)(多选)空间中存在一垂直纸面向里的匀强磁场，磁场区域的横截面为等腰直角三角形，底边水平，其斜边长度为L.一正方形导体框abcd的边长也为L，开始正方形导体框的ab边与磁场区域横截面的斜边刚好重合，如图3所示．由图示的位置开始计时，正方形导体框以平行于bc边的速度v匀速穿越磁场．若导体框中的感应电流为i，a、b两点间的电压为Uab，感应电流取逆时针方向为正，则导体框穿越磁场的过程中，i、Uab随时间的变化规律的图象正确的是()图34．(电路问题)(多选)如图4所示，用粗细均匀的铜导线制成半径为r的圆环，PQ为圆环的直径，其左右两侧存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，圆环的电阻为2R，一根长度为2r、电阻为R的金属棒MN绕着圆环的圆心O点紧贴着圆环以角速度ω沿顺时针方向匀速转动，转动过程中金属棒MN与圆环始终接触良好，则下列说法正确的是()图4A．金属棒MN两端的电压大小为Bωr2B．圆环消耗的电功率是恒定的C．圆环中电流的大小为D．金属棒MN旋转一周的过程中，电路中产生的热量为5．(电路问题)(多选)如图5所示，一个“日”字形金属框架竖直放置，AB、CD、EF边水平且间距均为L，阻值均为R，框架其余部分电阻不计．水平虚线下方有一宽度为L的垂直纸面向里的匀强磁场．释放框架，当AB边刚进入磁场时框架恰好匀速，从AB边到达虚线至线框穿出磁场的过程中，AB两端的电势差UAB、AB边中的电流I(设从A到B为正)随位移s变化的图象正确的是()图56．如图6甲所示，矩形线圈abcd固定于方向相反的两个磁场中，两磁场的分界线OO′恰好把线圈分成对称的左右两部分，两磁场的磁感应强度随时间的变化规律如图乙所示，规定磁场垂直纸面向里为正，线圈中感应电流逆时针方向为正．则线圈感应电流随时间的变化图象为()图67．如图7甲所示，一匝数N＝10、总电阻为R＝2.5Ω、边长L＝0.3m的均质正三角形金属线框静置在粗糙水平面上，线框的顶点正好是半径r＝的圆形磁场的圆心，磁场方向竖直向下(正方向)，磁感应强度大小B随时间t变化的关系如图乙所示，a、b是磁场边界与线框的两个交点，已知线框与水平面间的最大静摩擦力f＝0.6N，取π＝3，则()图7A．t＝0时穿过线框的磁通量为0.06WbB．线框静止时，线框中的感应电流大小为0.6AC．线框静止时，a、b两点间电压为VD．经时间t＝0.8s，线框开始滑动8．(多选)如图8,在光滑水平桌面上有一边长为L、电阻为R的正方形导线框,导线框右侧有两个宽度也为L的有界匀强磁场,磁感应强度大小均为B、方向分别竖直向下和竖直向上.t＝0时导线框的右边恰与磁场的左边界重合,随后导线框在外力作用下,以速度v匀速进入并通过磁场区域.规定电流i沿逆时针方向时为正,磁感线竖直向下时磁通量Φ为正,安培力的合力F向左为正.则以下关于Φ、i、F和导线框中的电功率P随时间变化的图象大致正确的是()图89．如图9甲所示，光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接一电阻为R的定值电阻，电阻为r的金属棒ab垂直导轨放置，其他部分电阻不计．整个装置处在磁感应强度大小为B、方向垂直导轨平面向上的...
