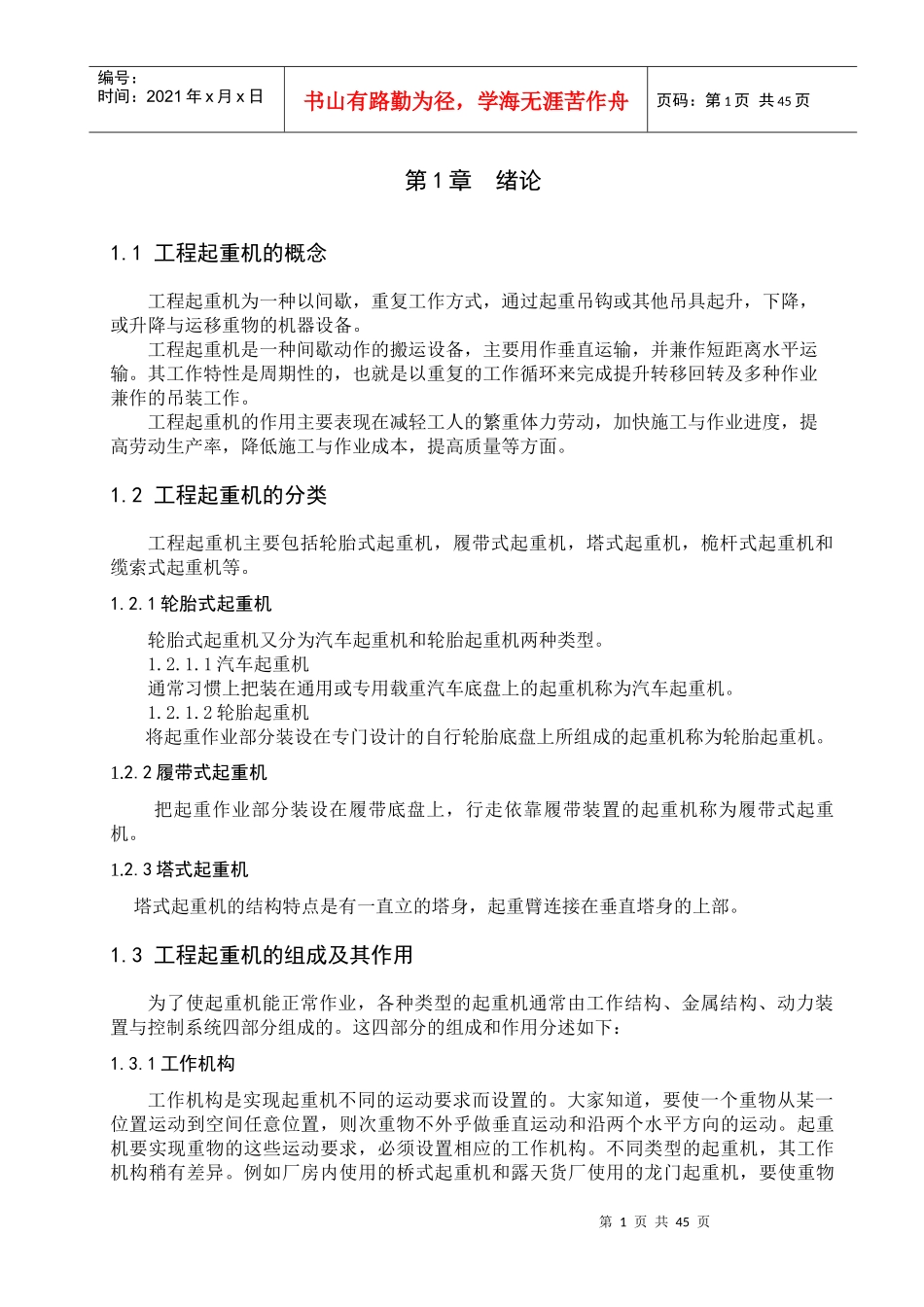

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页第1章绪论1.1工程起重机的概念工程起重机为一种以间歇，重复工作方式，通过起重吊钩或其他吊具起升，下降，或升降与运移重物的机器设备。工程起重机是一种间歇动作的搬运设备，主要用作垂直运输，并兼作短距离水平运输。其工作特性是周期性的，也就是以重复的工作循环来完成提升转移回转及多种作业兼作的吊装工作。工程起重机的作用主要表现在减轻工人的繁重体力劳动，加快施工与作业进度，提高劳动生产率，降低施工与作业成本，提高质量等方面。1.2工程起重机的分类工程起重机主要包括轮胎式起重机，履带式起重机，塔式起重机，桅杆式起重机和缆索式起重机等。1.2.1轮胎式起重机轮胎式起重机又分为汽车起重机和轮胎起重机两种类型。1.2.1.1汽车起重机通常习惯上把装在通用或专用载重汽车底盘上的起重机称为汽车起重机。1.2.1.2轮胎起重机将起重作业部分装设在专门设计的自行轮胎底盘上所组成的起重机称为轮胎起重机。1.2.2履带式起重机把起重作业部分装设在履带底盘上，行走依靠履带装置的起重机称为履带式起重机。1.2.3塔式起重机塔式起重机的结构特点是有一直立的塔身，起重臂连接在垂直塔身的上部。1.3工程起重机的组成及其作用为了使起重机能正常作业，各种类型的起重机通常由工作结构、金属结构、动力装置与控制系统四部分组成的。这四部分的组成和作用分述如下：1.3.1工作机构工作机构是实现起重机不同的运动要求而设置的。大家知道，要使一个重物从某一位置运动到空间任意位置，则次重物不外乎做垂直运动和沿两个水平方向的运动。起重机要实现重物的这些运动要求，必须设置相应的工作机构。不同类型的起重机，其工作机构稍有差异。例如厂房内使用的桥式起重机和露天货厂使用的龙门起重机，要使重物第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页实现三个方向的运动，则设有起升机构（实现重物垂直运动）小车运行和大车运行机构（实现重物沿两个水平方向运动）。而对于轮胎式起重机、履带式起重机和塔式起重机，一般设有起升机构变幅机构、回转机构和行走机构。依靠起升机构实现重物的垂直上下运动；依靠变幅机构和回转机构实现重物在两个水平方向的移动；依靠行走机构实现重物在起重机所能及的范围内任意空间运动和使起重机转移工作场所。这四个机构是起重机的基本工作机构。1.3.1.1起升机构起升机构是起重机最主要的机构。他由原动机、卷筒、钢丝绳、滑轮组和吊钩组成。原动机的旋转运动，通过钢丝绳在卷筒上的缠绕再到滑轮组机构变为吊钩的垂直上下直线运动。起重机因驱动形式的不同，驱动卷筒的原动机可为电动机、可为液牙马达、也可为机械传动中某一主动轴。当原动机为电动机或高速液压马达时应通过减速器改为原动机的扭矩和转速。为了提高下降速度，起升机构往往设置离合器，使卷筒脱开原动机动力在重物自重作用下仅向旋转，让重物或空钩自由下降。大型起重机往往备有两套起升机构，吊大重量的称为主起升机构或主钩；吊小重量的称为副起升机构和副钩。副钩的起重量一般为主钩的1/5-1/3或更小。为使重物停止在空中某一位置或控制重物的下降速度，在起升机构中必须设置制动器或停止器等控制装置。1.3.1.2变幅机构起重机变幅是指改变吊钩中心与起重机回转中心轴线之间的距离，这个距离称为幅度。起重机由于能变幅，这就扩大了作业范围，即由垂直上下的直线作业范围扩大为一个面的作业范围。不同类型的起重机，变幅形式也不同。对轮胎式起重机有钢丝绳变幅和液压缸变幅两种类型。钢丝绳变幅机构与起升机构类似，所不同的只是从变幅卷筒引出的钢丝绳不是连接在吊钩上，而是连接在吊臂根部，上边两种变幅形式都是使吊臂绕绞点在吊重平面内改变吊臂与水平面夹角来实现的。这种变幅形式的起重机又称为动臂式起重机。在有些塔式起重机中变幅是靠小车沿吊臂水平移动来实现的，又称为小车式变幅。1.3.1.3回转机构起重机的一部分（一般指上车部分或回转部分）相对于另一部分（一般指下车部分或非回转部分）作相对的旋转运动称为回转。为实...
