10kV干式偏磁式自动调谐消弧线圈成套装置VIP免费

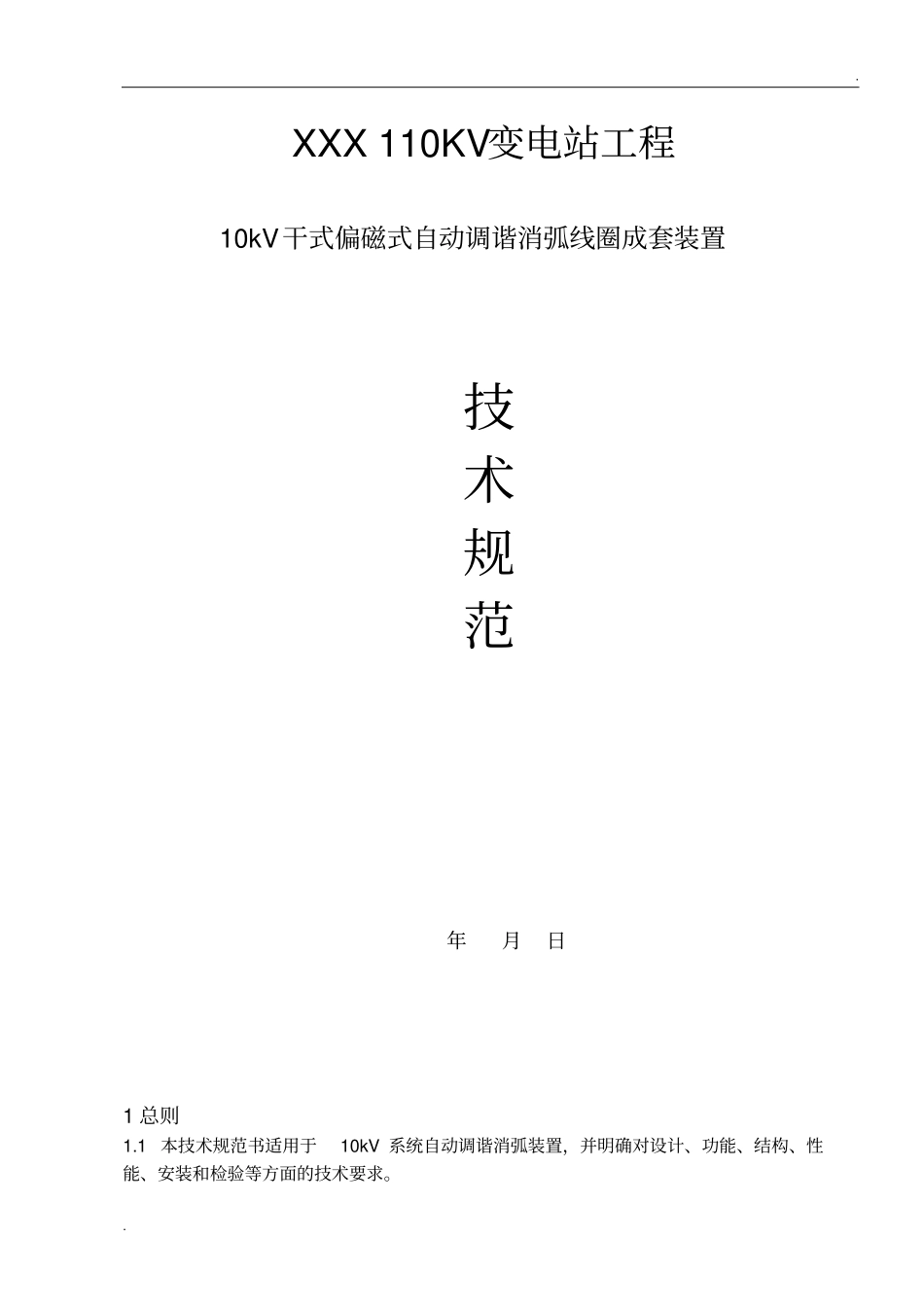

10kV干式偏磁式自动调谐消弧线圈成套装置_第1页
1/7
10kV干式偏磁式自动调谐消弧线圈成套装置_第2页
2/7

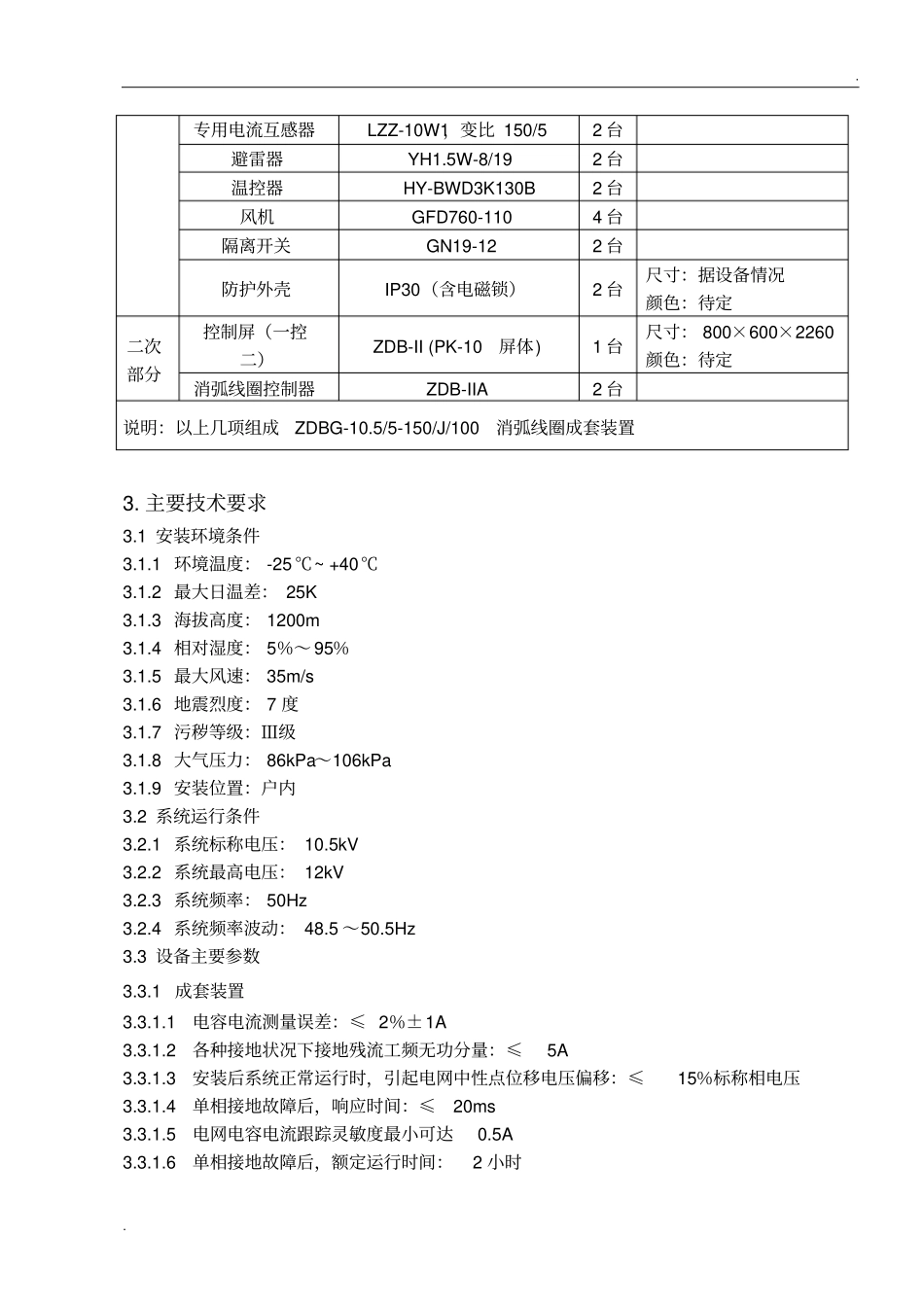

10kV干式偏磁式自动调谐消弧线圈成套装置_第3页
3/7
..XXX110KV变电站工程10kV干式偏磁式自动调谐消弧线圈成套装置技术规范年月日1总则1.1本技术规范书适用于10kV系统自动调谐消弧装置,并明确对设计、功能、结构、性能、安装和检验等方面的技术要求。..1.2本技术规范引用下列技术标准(均以最新版本为准):DL/T620《交流电气装置的过电压保护和绝缘配合》GB6450《干式电力变压器》GB10229《电抗器》GB1094.1~5《电力变压器》GB311.1~6《高压输变电设备的绝缘配合高电压试验技术》GB763《交流高压电器在长期工作时的发热》GB7328《电力变压器和电抗器的声级测定》GB11022《高压开关设备通用技术条件》IEC289《电抗器》IEC214《有载分接开关》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB7354《局部放电测量》GB50500《电气装置安装工程电气设备交接试验标志》GB7449《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB13499《电力变压器应用导则》GB/T14549《电能质量公用电网谐波》GB/T17626.2~12《电磁兼容试验和测量技术》GB11032《交流系统用无间隙金属氧化物避雷器》2.供货范围类别名称型号数量备注一次部分干式接地变压器DKSC-1010/10.5-100/0.42台容量:1010KVA干式消弧线圈XHDC-910/10.5/5-1502台容量:630KVA专用电压互感器JDZ10-10A22台..专用电流互感器LZZ-10W1,变比150/52台避雷器YH1.5W-8/192台温控器HY-BWD3K130B2台风机GFD760-1104台隔离开关GN19-122台防护外壳IP30(含电磁锁)2台尺寸:据设备情况颜色:待定二次部分控制屏(一控二)ZDB-II(PK-10屏体)1台尺寸:800×600×2260颜色:待定消弧线圈控制器ZDB-IIA2台说明:以上几项组成ZDBG-10.5/5-150/J/100消弧线圈成套装置3.主要技术要求3.1安装环境条件3.1.1环境温度:-25℃~+40℃3.1.2最大日温差:25K3.1.3海拔高度:1200m3.1.4相对湿度:5%~95%3.1.5最大风速:35m/s3.1.6地震烈度:7度3.1.7污秽等级:Ⅲ级3.1.8大气压力:86kPa~106kPa3.1.9安装位置:户内3.2系统运行条件3.2.1系统标称电压:10.5kV3.2.2系统最高电压:12kV3.2.3系统频率:50Hz3.2.4系统频率波动:48.5~50.5Hz3.3设备主要参数3.3.1成套装置3.3.1.1电容电流测量误差:≤2%±1A3.3.1.2各种接地状况下接地残流工频无功分量:≤5A3.3.1.3安装后系统正常运行时,引起电网中性点位移电压偏移:≤15%标称相电压3.3.1.4单相接地故障后,响应时间:≤20ms3.3.1.5电网电容电流跟踪灵敏度最小可达0.5A3.3.1.6单相接地故障后,额定运行时间:2小时..3.3.2干式接地变压器3.3.2.1型式:干式,全绝缘3.3.2.2额定容量:1010kVA(含100KVA站变)3.3.2.3额定电压:10.5kV±2×2.5%/0.4kV3.3.2.4额定中性点电流:150A3.3.2.5频率:50Hz3.3.2.6相数:三相3.3.2.7接线组别:ZN0,yn113.3.2.8温升:100K(2h)3.3.2.9绝缘水平:工频(1min)耐受电压:35kV(有效值),雷电冲击耐受电压:75kV3.3.2.10泄漏比距:2.5cm/kV3.3.2.11局放:小于5pC3.3.2.12冷却方式:自冷3.3.2.13绝缘等级:F级3.3.2.14噪音:离本体2米处,≤55dB3.3.3干式消弧线圈3.3.3.1绝缘结构:干式,全绝缘3.3.3.2额定容量:910kVA3.3.3.3电流调节范围:5-150A3.3.3.4消弧线圈调节方式:直流偏磁式,无级连续可调。3.3.3.5额定电压:10.5/3kV3.3.3.6相数:单相3.3.3.7绝缘水平:工频(1min)耐受电压:35kV(有效值),雷电冲击耐受电压:75kV3.3.3.8绝缘耐热等级:F级3.3.3.9冷却方式:ANAF3.3.3.10外绝缘爬电比距:2.5cm/kV3.3.3.11噪音:离本体2米处,≤55dB3.3.3.12局放:小于5pC3.3.3.13最大电流至少连续运行2小时。3.3.3.14无谐波电流产生。3.3.4专用电压互感器3.3.4.1型号:JDZ10-10A23.3.4.2变比:10.5/3/0.1KV3.3.4.3容量:≥30VA3.3.4.4精度:0.5级3.3.5专用电流互感器3.3.5.1型号:LZZ-10W1..3.3.5.2变比:150/53.3.5.3容量:≥10VA3.3.5.4精度:0.5级3.3.6防护外壳3.3.6.1防护等级:IP303.3.6.2防护外壳采用2mm厚冷轧钢板3.3.6.3壳体颜色:待定3.3.6.4外壳尺寸:长*宽*高=据设备情况3.3.7控制系统3.3.7.1电容电流测量误差:≤2%±1A3.3.7.2中性点位移电压、电流测量误差:≤±2%。3.3.7.3控制器的交流输入回路对地...
