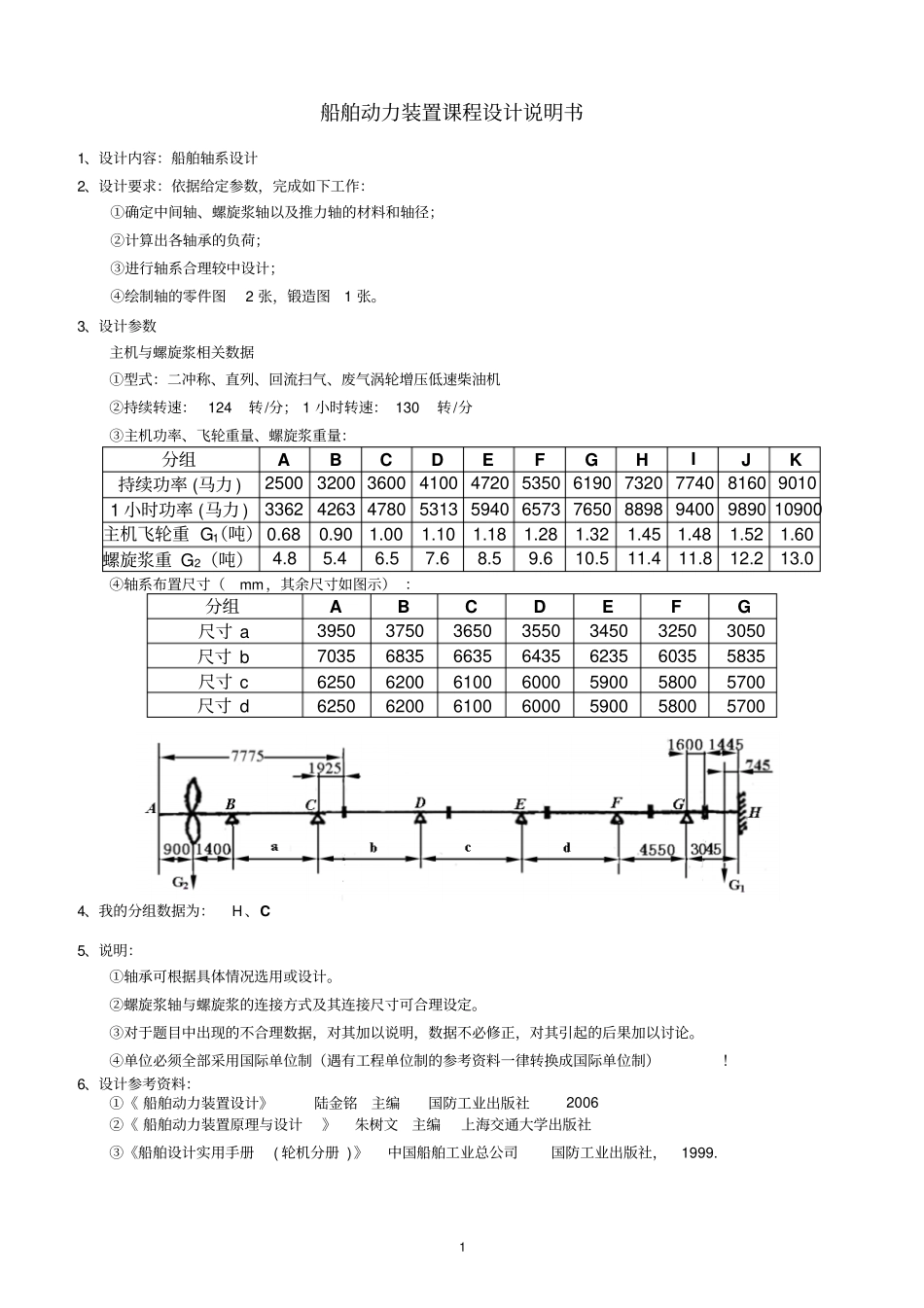

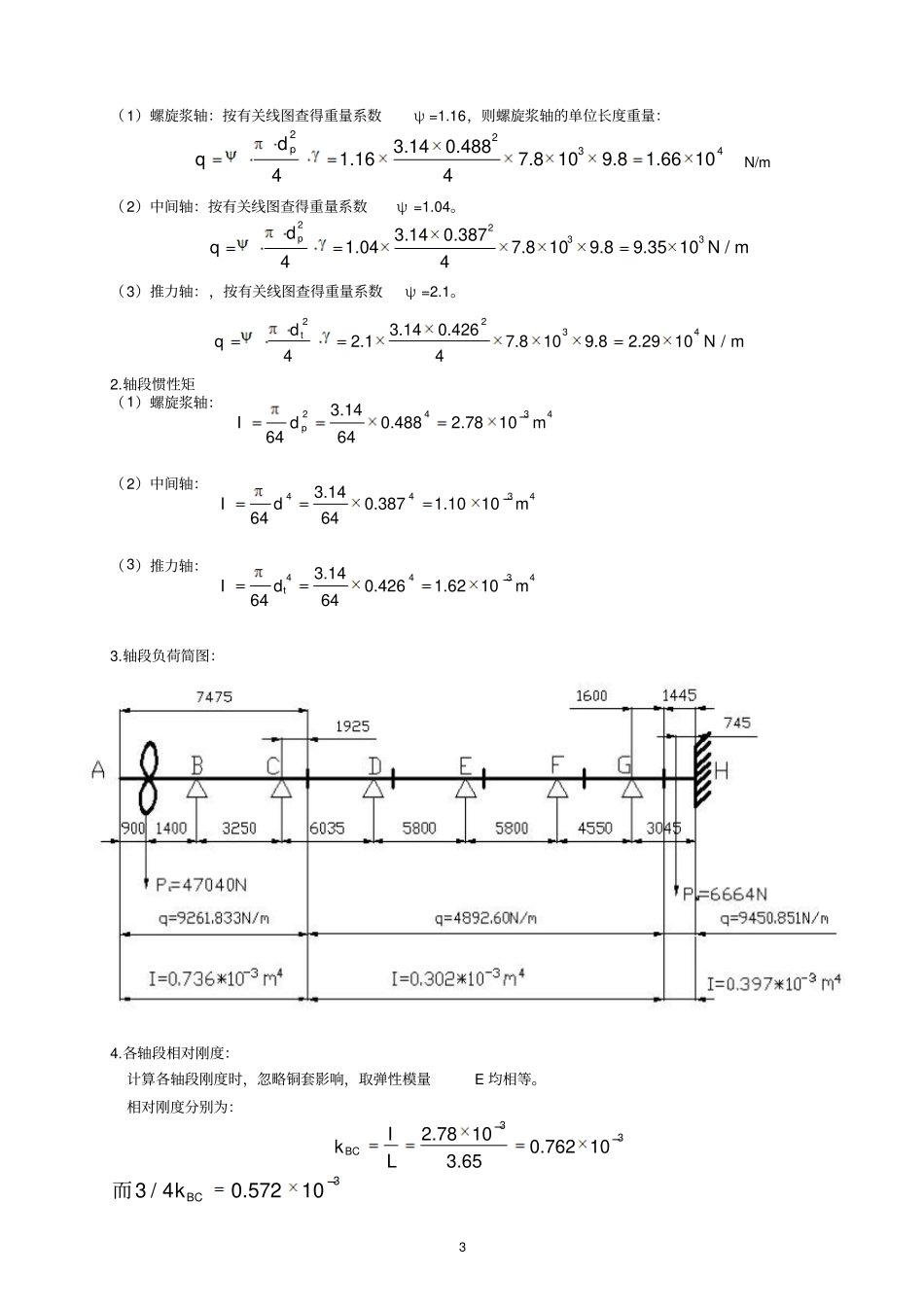

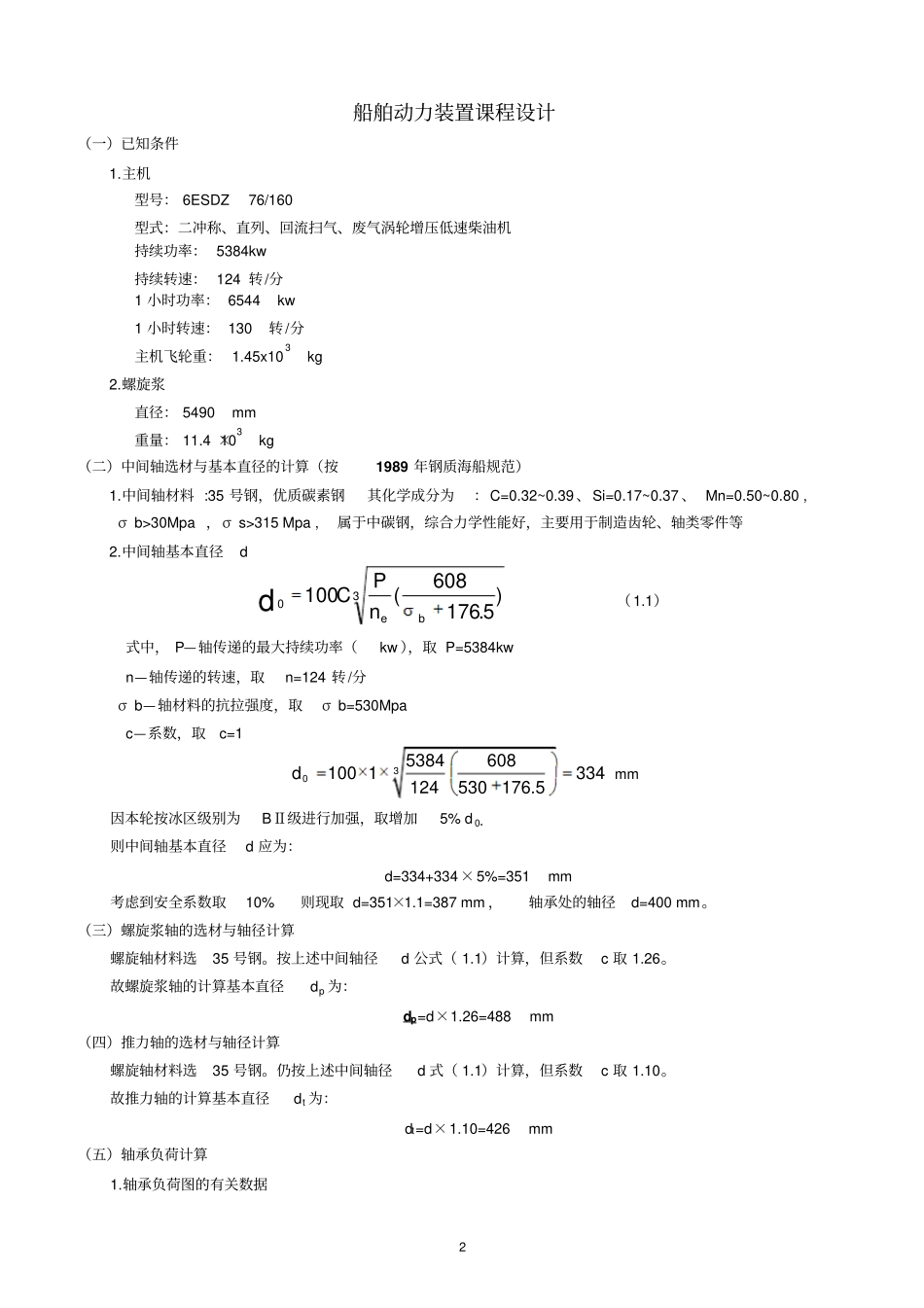

1船舶动力装置课程设计说明书1、设计内容：船舶轴系设计2、设计要求：依据给定参数，完成如下工作：①确定中间轴、螺旋浆轴以及推力轴的材料和轴径；②计算出各轴承的负荷；③进行轴系合理较中设计；④绘制轴的零件图2张，锻造图1张。3、设计参数主机与螺旋浆相关数据①型式：二冲称、直列、回流扫气、废气涡轮增压低速柴油机②持续转速：124转/分；1小时转速：130转/分③主机功率、飞轮重量、螺旋浆重量：分组ABCDEFGHIJK持续功率(马力)250032003600410047205350619073207740816090101小时功率(马力)336242634780531359406573765088989400989010900主机飞轮重G1（吨）0.680.901.001.101.181.281.321.451.481.521.60螺旋浆重G2（吨）4.85.46.57.68.59.610.511.411.812.213.0④轴系布置尺寸（mm，其余尺寸如图示）：分组ABCDEFG尺寸a3950375036503550345032503050尺寸b7035683566356435623560355835尺寸c6250620061006000590058005700尺寸d62506200610060005900580057004、我的分组数据为：H、C5、说明：①轴承可根据具体情况选用或设计。②螺旋浆轴与螺旋浆的连接方式及其连接尺寸可合理设定。③对于题目中出现的不合理数据，对其加以说明，数据不必修正，对其引起的后果加以讨论。④单位必须全部采用国际单位制（遇有工程单位制的参考资料一律转换成国际单位制）！6、设计参考资料：①《船舶动力装置设计》陆金铭主编国防工业出版社2006②《船舶动力装置原理与设计》朱树文主编上海交通大学出版社③《船舶设计实用手册(轮机分册)》中国船舶工业总公司国防工业出版社，1999.2船舶动力装置课程设计（一）已知条件1.主机型号：6ESDZ76/160型式：二冲称、直列、回流扫气、废气涡轮增压低速柴油机持续功率：5384kw持续转速：124转/分1小时功率：6544kw1小时转速：130转/分主机飞轮重：1.45x103kg2.螺旋浆直径：5490mm重量：11.4×103kg（二）中间轴选材与基本直径的计算（按1989年钢质海船规范）1.中间轴材料:35号钢，优质碳素钢其化学成分为：C=0.32~0.39、Si=0.17~0.37、Mn=0.50~0.80,σb>30Mpa，σs>315Mpa,属于中碳钢，综合力学性能好，主要用于制造齿轮、轴类零件等2.中间轴基本直径d30)5.176608(100benPCd（1.1）式中，P—轴传递的最大持续功率（kw），取P=5384kwn—轴传递的转速，取n=124转/分σb—轴材料的抗拉强度，取σb=530Mpac—系数，取c=13053846081001334124530176.5dmm因本轮按冰区级别为BⅡ级进行加强，取增加5%d0.则中间轴基本直径d应为：d=334+334×5%=351mm考虑到安全系数取10%则现取d=351×1.1=387mm，轴承处的轴径d=400mm。（三）螺旋浆轴的选材与轴径计算螺旋轴材料选35号钢。按上述中间轴径d公式（1.1）计算，但系数c取1.26。故螺旋浆轴的计算基本直径dp为：dp=d×1.26=488mm（四）推力轴的选材与轴径计算螺旋轴材料选35号钢。仍按上述中间轴径d式（1.1）计算，但系数c取1.10。故推力轴的计算基本直径dt为：dt=d×1.10=426mm（五）轴承负荷计算1.轴承负荷图的有关数据3（1）螺旋浆轴：按有关线图查得重量系数ψ=1.16，则螺旋浆轴的单位长度重量：22343.140.4881.167.8109.81.661044pdqN/m（2）中间轴：按有关线图查得重量系数ψ=1.04。22333.140.3871.047.8109.89.3510/44pdqNm（3）推力轴：，按有关线图查得重量系数ψ=2.1。22343.140.4262.17.8109.82.2910/44tdqNm2.轴段惯性矩（1）螺旋浆轴：24343.140.4882.78106464pIdm（2）中间轴：44343.140.3871.10106464Idm（3）推力轴：44343.140.4261.62106464tIdm3.轴段负荷简图：4.各轴段相对刚度：计算各轴段刚度时，忽略铜套影响，取弹性模量E均相等。相对刚度分别为：332.78100.762103.65BCIkL33/40.57210BCk而4332.781.9251.10(6.8351.925)100.239106.6356.635CDk331.10100.180106.1DEEFkk331.10100.242104.55FGk331.101.61.621.445100.442103.0453.045GHk5.各节点的分配系数：B（简支端）711.0156.0384.0384.04/34/3CDBCBCCBkkk289.0156.0384.0156.04/3CDBCCDCDkkk567.0119.0156.0156.0DECDCDDCkkk433.0119.0156.0119.0DECDDEDEkkk其余各节点的分配系数为：5.0ED5.0EF0.427FE0.573FG0.354GF0.646GHHG（固定...
