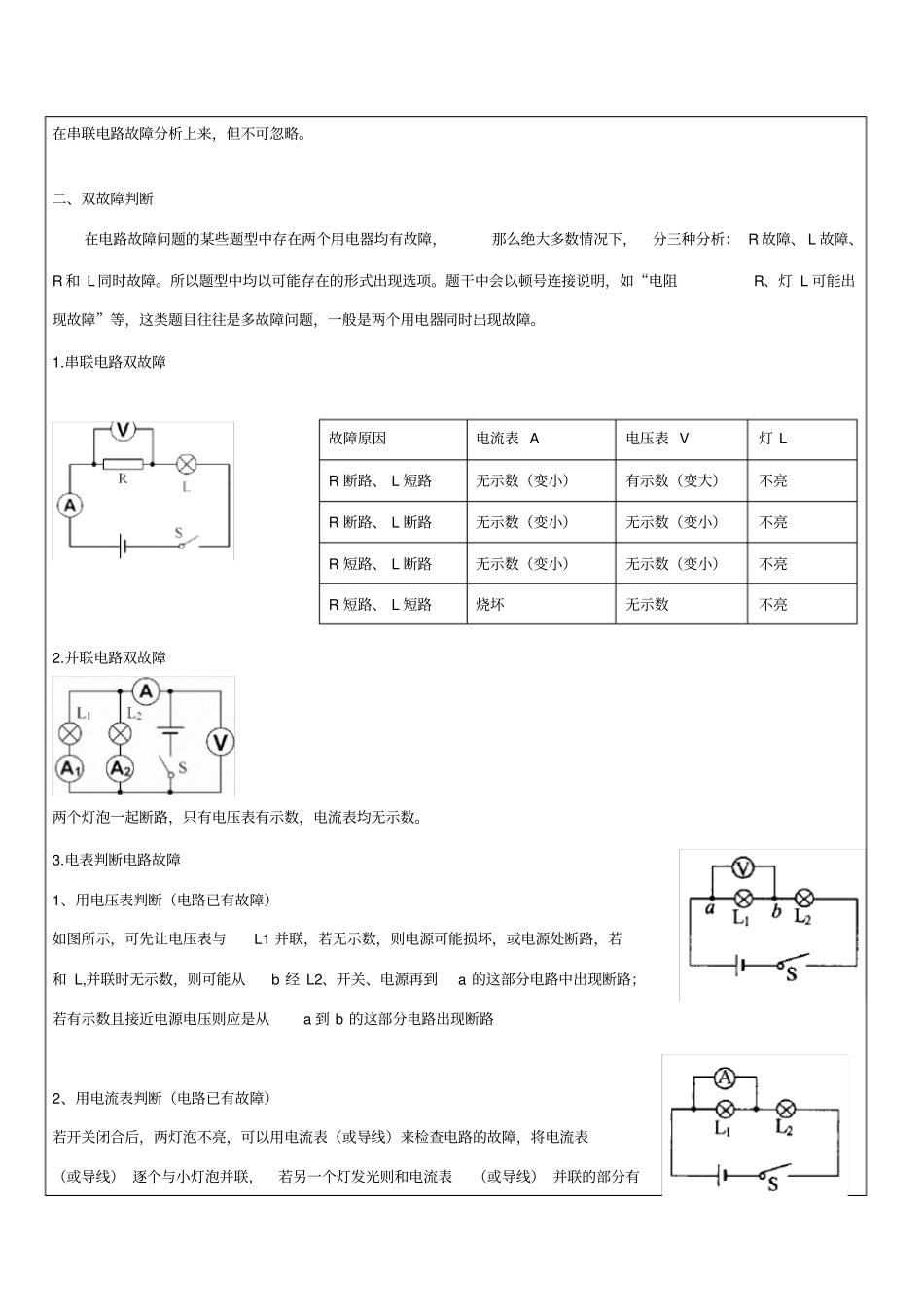

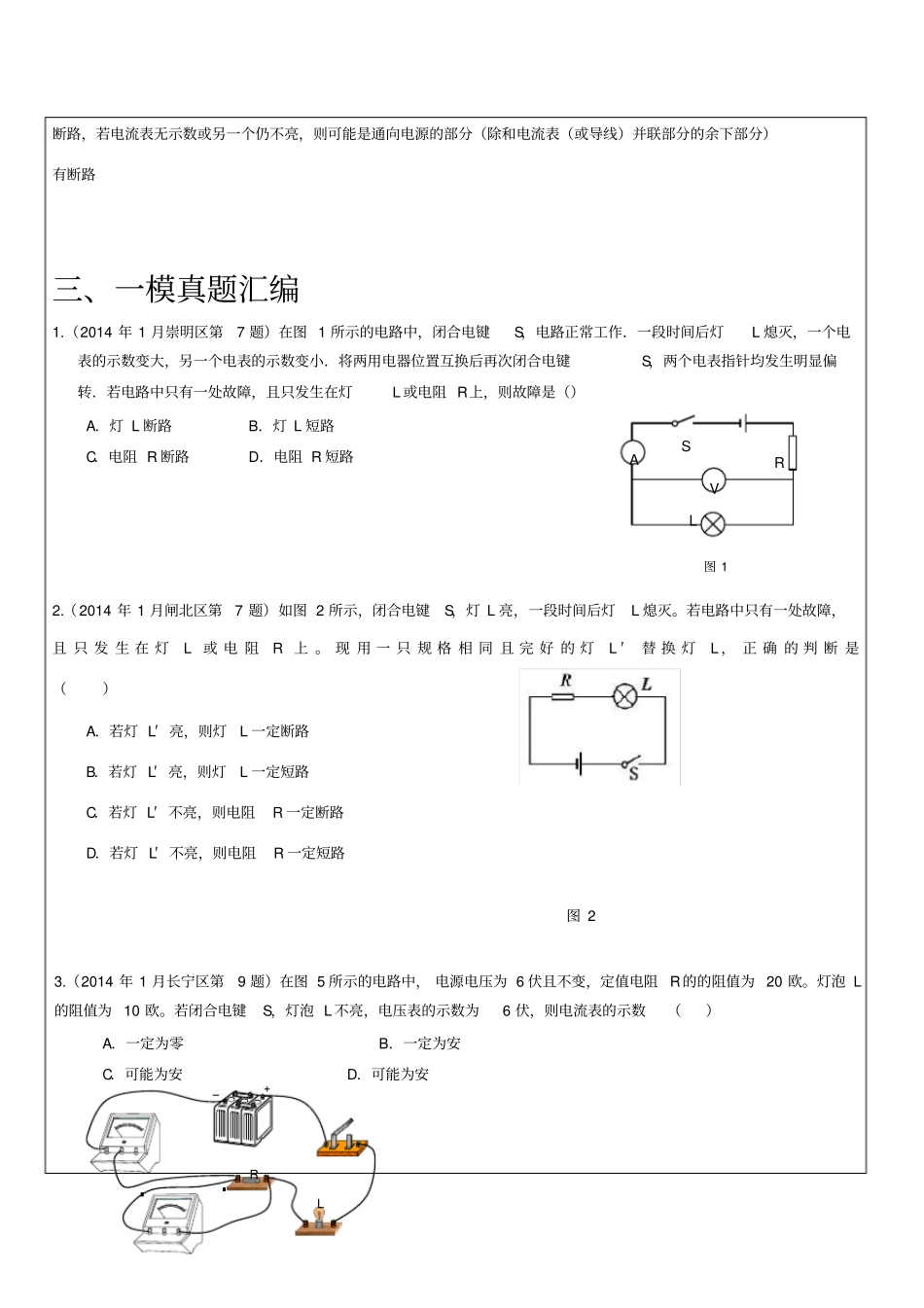

授课主题电路故障分析教学内容一、直击中考二、考点解读一、简单电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放近三年中考考题分布201120122013选择题第8题考查串联电路双故障填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避免电源短路在串联电路故障分析上来，但不可忽略。二、双故障判断在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。所以题型中均以可能存在的形式出现选项。题干中会以顿号连接说明，如“电阻R、灯L可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。1.串联电路双故障2.并联电路双故障两个灯泡一起断路，只有电压表有示数，电流表均无示数。3.电表判断电路故障1、用电压表判断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；若有示数且接近电源电压则应是从a到b的这部分电路出现断路2、用电流表判断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有故障原因电流表A电压表V灯LR断路、L短路无示数（变小）有示数（变大）不亮R断路、L断路无示数（变小）无示数（变小）不亮R短路、L断路无示数（变小）无示数（变小）不亮R短路、L短路烧坏无示数不亮断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则故障是（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路2.（2014年1月闸北区第7题）如图2所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或电阻R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（）A．若灯L′亮，则灯L一定断路B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路D．若灯L′不亮，则电阻R一定短路图23.（2014年1月长宁区第9题）在图5所示的电路中，电源电压为6伏且不变，定值电阻R的的阻值为20欧。灯泡L的阻值为10欧。若闭合电键S，灯泡L不亮，电压表的示数为6伏，则电流表的示数（）A．一定为零B．一定为安C．可能为安D．可能为安LR图1VASRL图2SA2VA1图6LSRVA4.（2014年1月徐汇区第9题）在图2所示的电路中，电源电压保持不变，电键S闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则一定是A．变阻器R1短路B．变阻器R1断路C．电阻R2短路D．电阻R2断路5.（2014年1月普陀区第8题）如图5所示的电路中，电源电压保持不变。闭合电键S，灯不亮，再闭合电键S1，发现两电表示数均不发生变化，如果电路中只有灯或电阻出现故障，则下列判断中正确的是A．一定灯短路B．一定电阻短路C．可能电阻断路D．可能灯断路6.（2014年1月静安、青浦区第8题）在图2所示的电路中，电源电压保持不变。电路出现断路故障，故障可能发生在电阻R1、R2处，当电键S由断开到闭合时，A．电压表V...
