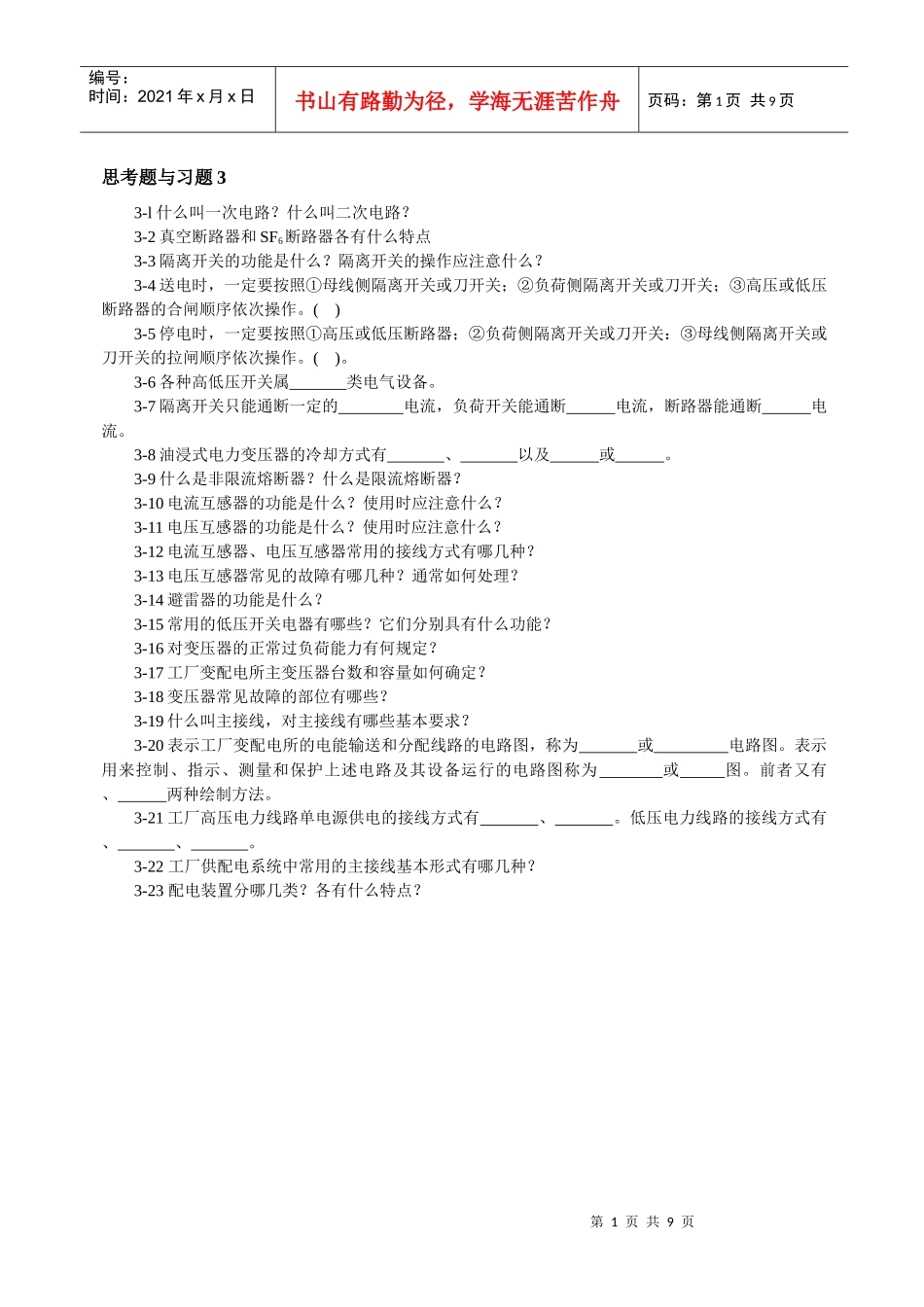

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页思考题与习题33-l什么叫一次电路？什么叫二次电路？3-2真空断路器和SF6断路器各有什么特点3-3隔离开关的功能是什么？隔离开关的操作应注意什么？3-4送电时，一定要按照①母线侧隔离开关或刀开关；②负荷侧隔离开关或刀开关；③高压或低压断路器的合闸顺序依次操作。()3-5停电时，一定要按照①高压或低压断路器；②负荷侧隔离开关或刀开关：③母线侧隔离开关或刀开关的拉闸顺序依次操作。()。3-6各种高低压开关属类电气设备。3-7隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。3-8油浸式电力变压器的冷却方式有、以及或。3-9什么是非限流熔断器？什么是限流熔断器？3-10电流互感器的功能是什么？使用时应注意什么？3-11电压互感器的功能是什么？使用时应注意什么？3-12电流互感器、电压互感器常用的接线方式有哪几种？3-13电压互感器常见的故障有哪几种？通常如何处理？3-14避雷器的功能是什么？3-15常用的低压开关电器有哪些？它们分别具有什么功能？3-16对变压器的正常过负荷能力有何规定？3-17工厂变配电所主变压器台数和容量如何确定？3-18变压器常见故障的部位有哪些？3-19什么叫主接线，对主接线有哪些基本要求？3-20表示工厂变配电所的电能输送和分配线路的电路图，称为或电路图。表示用来控制、指示、测量和保护上述电路及其设备运行的电路图称为或图。前者又有、两种绘制方法。3-21工厂高压电力线路单电源供电的接线方式有、。低压电力线路的接线方式有、、。3-22工厂供配电系统中常用的主接线基本形式有哪几种？3-23配电装置分哪几类？各有什么特点？第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页思考题与习题及答案33-l什么叫一次电路？什么叫二次电路？p30答：在供配电系统中担负输送、变换和分配电能任务的电路称为主电路，也叫一次电路；用来控制、指示、监测和保护主电路（一次电路）及其主电路中设备运行的电路称为二次电路（二次回路）。3-2真空断路器和SF6断路器各有什么特点？p32答：高压真空断路器是利用“真空”灭弧的一种断路器，高压真空断路器的结构特点为：灭弧室作为独立的元件，安装调试简单、方便；触头开距短，故灭弧室小巧，操作功率小，动作快；灭弧能力强，燃弧时间短，一般只需半个周期，电磨损少，使用寿命长；防火、防爆，操作噪声小；适用于频繁操作，特别是适用于开断容性负荷电流；开断能力强。高压六氟化硫(SF。)断路器的外形尺寸小，占地面积少，开断能力很强，此外，电弧在SF6中燃烧时，电弧电压特别低，燃弧时间也短，因而SF6断路器触头烧损很轻微，适于频繁操作，检修周期长。开关触头在SF6气体中闭合和断开，灭弧能力强，属于高速断路器；结构简单，无燃烧、爆炸危险；SF6气体本身无毒，但在电弧的高温作用下，会产生氟化氢等有强烈腐蚀性的剧毒物质，检修时应注意防毒。3-3隔离开关的功能是什么？隔离开关的操作应注意什么？p30答：高压隔离开关具有明显的分断间隙，主要用来隔离高压电源，保证安全检修，并能通断一定的小电流（如2A以下的空载变压器励磁电流、电压互感器回路电流、5A以下的空载线路的充电电流）。它没有专门的灭弧装置，因此不允许切断正常的负荷电流，更不能用来切断短路电流。通常与断路器配合使用。在操作高压隔离开关时，先注意检查断路器确实在断开位置后，才能操作高压隔离开关。同时应注意操作顺序，停电时先拉线路侧高压隔离开关，送电时先合母线侧高匝隔离开关。(1)合上高压隔离开关时的操作。①无论用手动传动装置或用绝缘操作杆操作，均必须迅速而果断，但在合闸终了时用力不可过猛，以免损坏设备，使机构变形、瓷瓶破裂等。②高压隔离开关操作完毕后，应检查是否合上。合好后应使高压隔离开关完全进入固定触头，并检查接触的严密性。(2)拉开高压隔离开关时的操作。①开始时应慢而谨慎，当刀片刚要离开固定触头时应迅速。特别是切断变压器的空载电流、架空线路和电缆的充电电流、架空线路小负荷电流以及环路电流时，拉开高压隔离开关时更应迅速...
