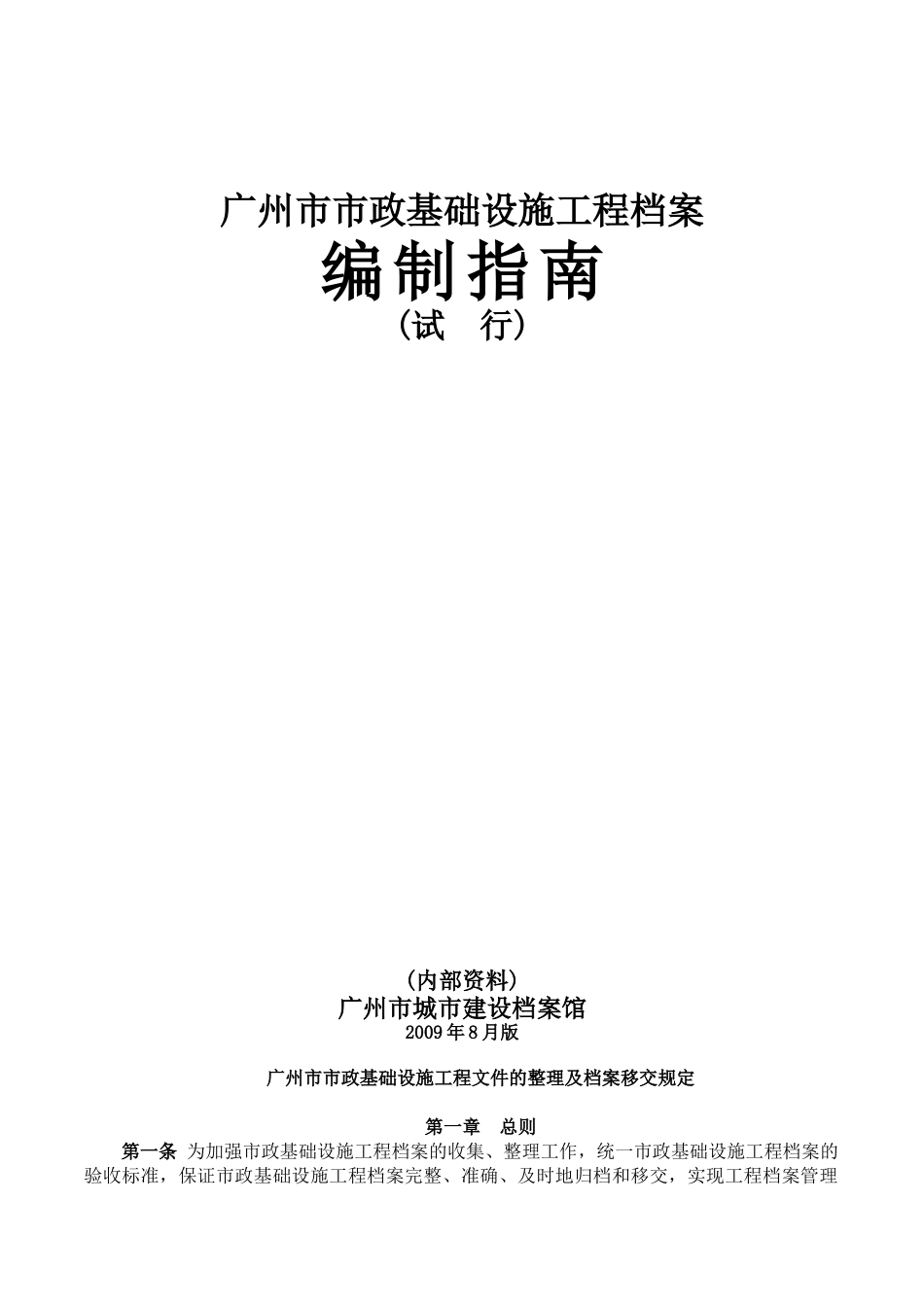

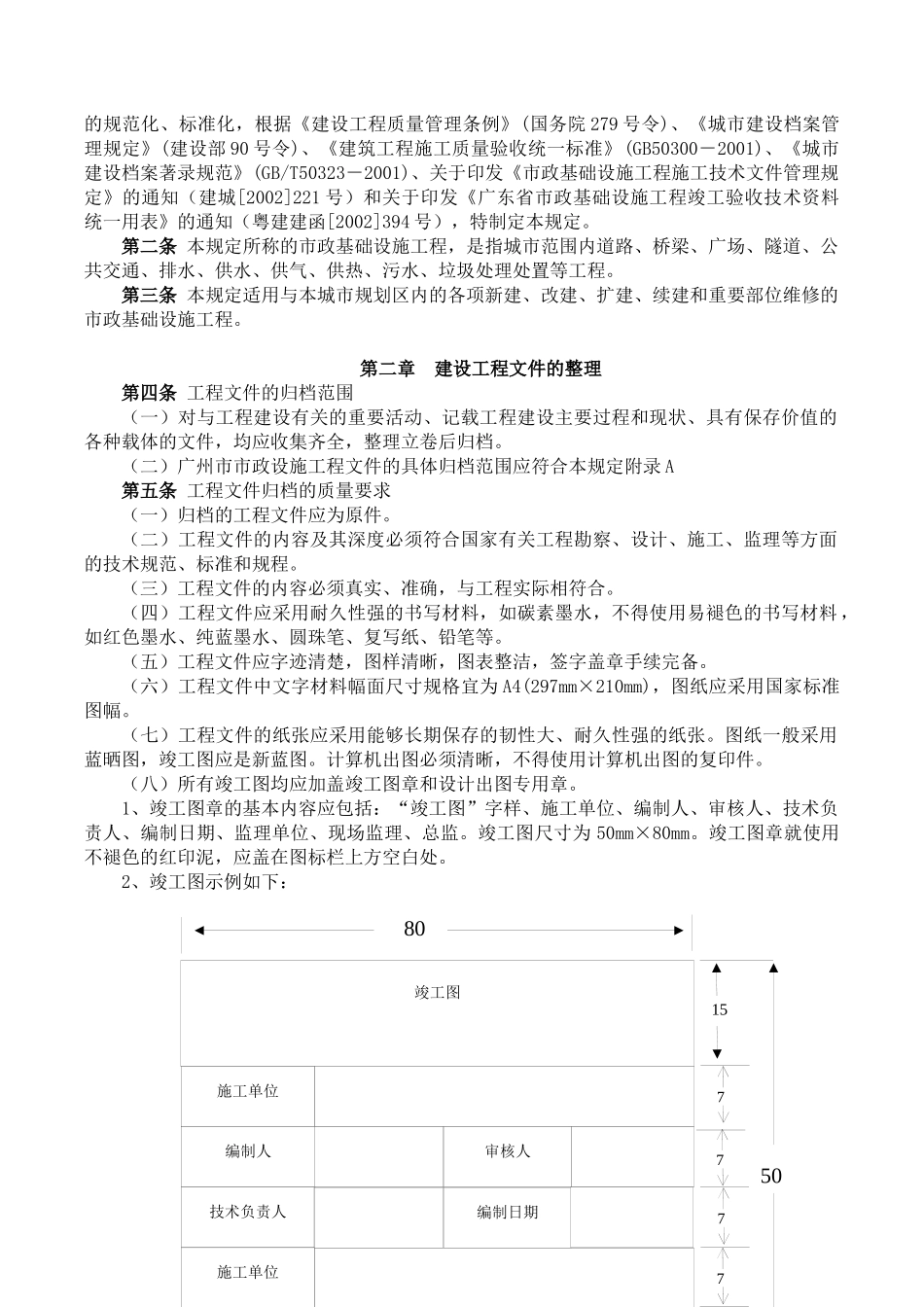

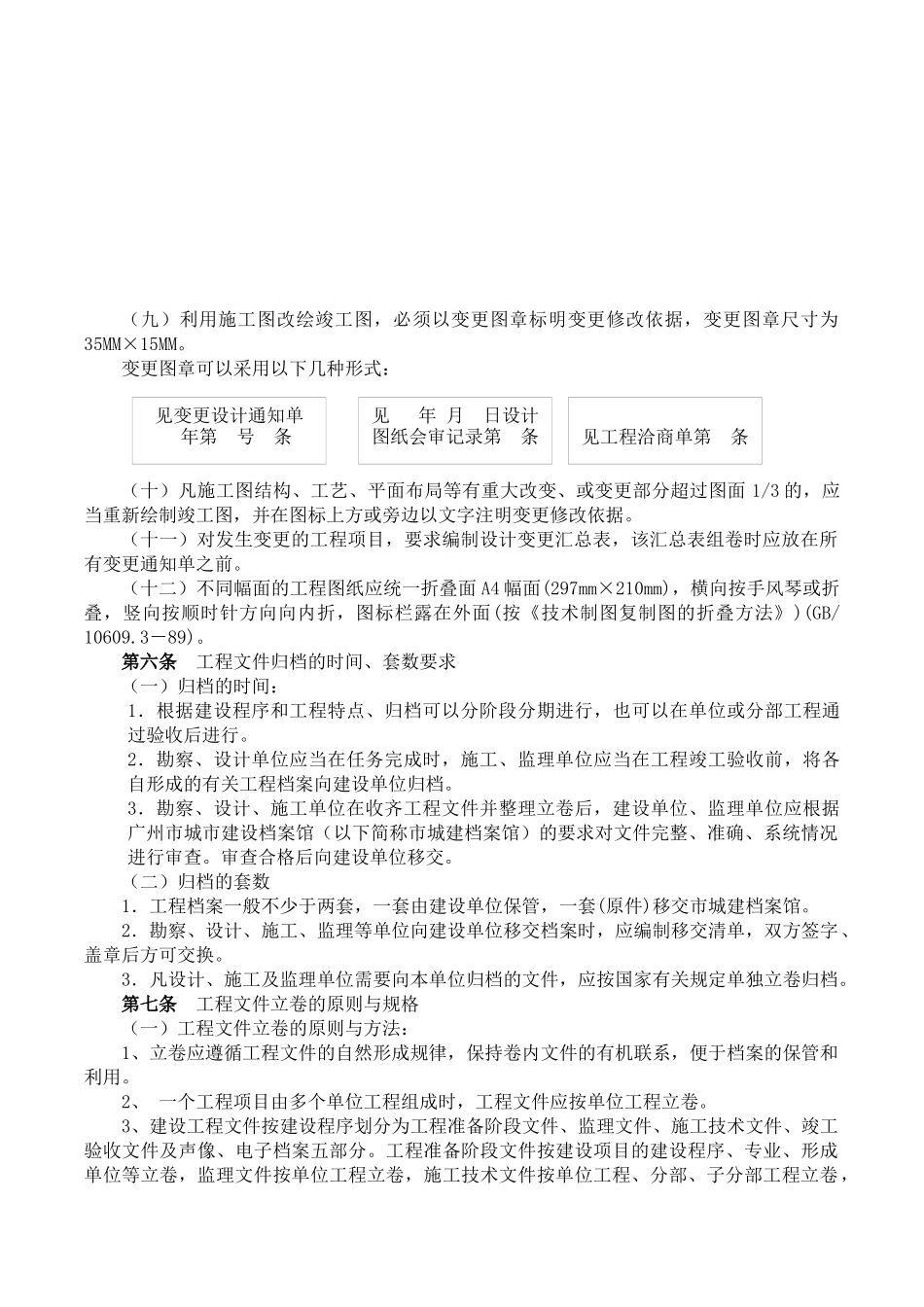

广州市市政基础设施工程档案编制指南(试行)(内部资料)广州市城市建设档案馆2009年8月版广州市市政基础设施工程文件的整理及档案移交规定第一章总则第一条为加强市政基础设施工程档案的收集、整理工作，统一市政基础设施工程档案的验收标准，保证市政基础设施工程档案完整、准确、及时地归档和移交，实现工程档案管理竣工图80施工单位编制人审核人技术负责人编制日期施工单位50157777的规范化、标准化，根据《建设工程质量管理条例》(国务院279号令)、《城市建设档案管理规定》(建设部90号令)、《建筑工程施工质量验收统一标准》(GB50300－2001)、《城市建设档案著录规范》(GB/T50323－2001)、关于印发《市政基础设施工程施工技术文件管理规定》的通知（建城[2002]221号）和关于印发《广东省市政基础设施工程竣工验收技术资料统一用表》的通知（粤建建函[2002]394号），特制定本规定。第二条本规定所称的市政基础设施工程，是指城市范围内道路、桥梁、广场、隧道、公共交通、排水、供水、供气、供热、污水、垃圾处理处置等工程。第三条本规定适用与本城市规划区内的各项新建、改建、扩建、续建和重要部位维修的市政基础设施工程。第二章建设工程文件的整理第四条工程文件的归档范围（一）对与工程建设有关的重要活动、记载工程建设主要过程和现状、具有保存价值的各种载体的文件，均应收集齐全，整理立卷后归档。（二）广州市市政设施工程文件的具体归档范围应符合本规定附录A第五条工程文件归档的质量要求（一）归档的工程文件应为原件。（二）工程文件的内容及其深度必须符合国家有关工程勘察、设计、施工、监理等方面的技术规范、标准和规程。（三）工程文件的内容必须真实、准确，与工程实际相符合。（四）工程文件应采用耐久性强的书写材料，如碳素墨水，不得使用易褪色的书写材料，如红色墨水、纯蓝墨水、圆珠笔、复写纸、铅笔等。（五）工程文件应字迹清楚，图样清晰，图表整洁，签字盖章手续完备。（六）工程文件中文字材料幅面尺寸规格宜为A4(297mm×210mm)，图纸应采用国家标准图幅。（七）工程文件的纸张应采用能够长期保存的韧性大、耐久性强的纸张。图纸一般采用蓝晒图，竣工图应是新蓝图。计算机出图必须清晰，不得使用计算机出图的复印件。（八）所有竣工图均应加盖竣工图章和设计出图专用章。1、竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。竣工图尺寸为50mm×80mm。竣工图章就使用不褪色的红印泥，应盖在图标栏上方空白处。2、竣工图示例如下：（九）利用施工图改绘竣工图，必须以变更图章标明变更修改依据，变更图章尺寸为35MM×15MM。变更图章可以采用以下几种形式：（十）凡施工图结构、工艺、平面布局等有重大改变、或变更部分超过图面1/3的，应当重新绘制竣工图，并在图标上方或旁边以文字注明变更修改依据。（十一）对发生变更的工程项目，要求编制设计变更汇总表，该汇总表组卷时应放在所有变更通知单之前。（十二）不同幅面的工程图纸应统一折叠面A4幅面(297mm×210mm)，横向按手风琴或折叠，竖向按顺时针方向向内折，图标栏露在外面(按《技术制图复制图的折叠方法》)(GB/10609.3－89)。第六条工程文件归档的时间、套数要求（一）归档的时间：1．根据建设程序和工程特点、归档可以分阶段分期进行，也可以在单位或分部工程通过验收后进行。2．勘察、设计单位应当在任务完成时，施工、监理单位应当在工程竣工验收前，将各自形成的有关工程档案向建设单位归档。3．勘察、设计、施工单位在收齐工程文件并整理立卷后，建设单位、监理单位应根据广州市城市建设档案馆（以下简称市城建档案馆）的要求对文件完整、准确、系统情况进行审查。审查合格后向建设单位移交。（二）归档的套数1．工程档案一般不少于两套，一套由建设单位保管，一套(原件)移交市城建档案馆。2．勘察、设计、施工、监理等单位向建设单位移交档案时，应编制移交清单，双方签字、盖章后方可交换。3．凡设计、施工及监理单位需要向本单位归档的文件，应按国家有关规定单独立卷归档。第七条工程文件立卷的原则与规格...
