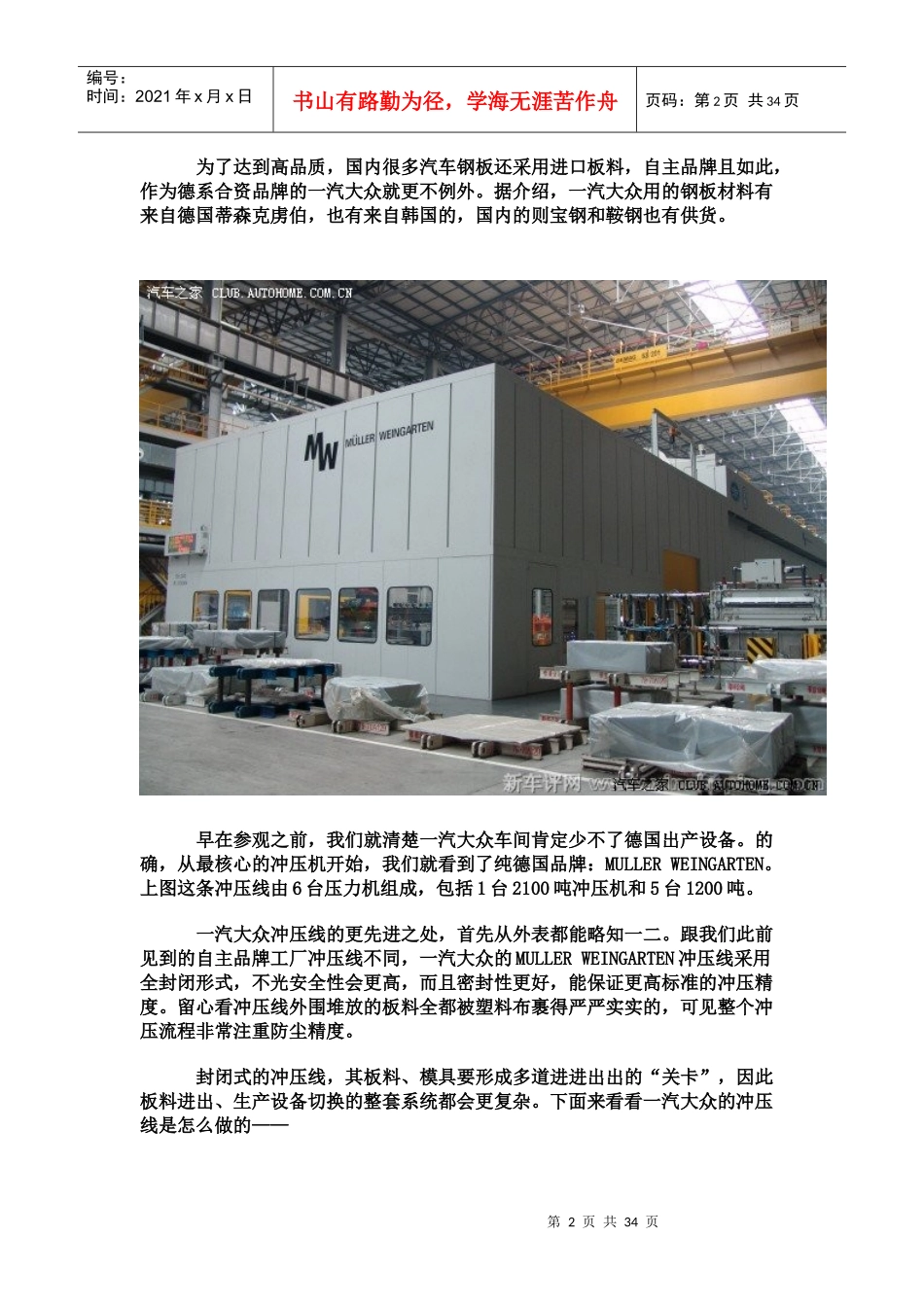

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页冲压车间冲压是生产轿车的第一步，我们参观的第一步也照例从冲压车间开始。刚一走入冲压车间，就能见到墙上写着“好的轿车从冲压开始”，请跟随我们一同进入一汽大众的冲压车间，看他们如何来实践这个口号吧。冲压车间的规模不小，我们参观的一汽大众冲压二厂，共有4条全自动化冲压线，前两条生产线在2005年投产，另两条在2009年投产。目前承担宝来、速腾、迈腾、CC、高尔夫等车的冲压任务。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页为了达到高品质，国内很多汽车钢板还采用进口板料，自主品牌且如此，作为德系合资品牌的一汽大众就更不例外。据介绍，一汽大众用的钢板材料有来自德国蒂森克虏伯，也有来自韩国的，国内的则宝钢和鞍钢也有供货。早在参观之前，我们就清楚一汽大众车间肯定少不了德国出产设备。的确，从最核心的冲压机开始，我们就看到了纯德国品牌：MULLERWEINGARTEN。上图这条冲压线由6台压力机组成，包括1台2100吨冲压机和5台1200吨。一汽大众冲压线的更先进之处，首先从外表都能略知一二。跟我们此前见到的自主品牌工厂冲压线不同，一汽大众的MULLERWEINGARTEN冲压线采用全封闭形式，不光安全性会更高，而且密封性更好，能保证更高标准的冲压精度。留心看冲压线外围堆放的板料全都被塑料布裹得严严实实的，可见整个冲压流程非常注重防尘精度。封闭式的冲压线，其板料、模具要形成多道进进出出的“关卡”，因此板料进出、生产设备切换的整套系统都会更复杂。下面来看看一汽大众的冲压线是怎么做的——第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页钢材板料由一部料垛小车自动运送进入生产线，上图状态为冲压线的一个大门已经开启，料垛小车正在往里“送货”。这部小车承担的任务不止是运送板料，当KUKA机器手在一叠板料里抓取板料时，还需要由它来保证机器手所抓取的板料只是一片，所以内里精度也不可小觑。第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页钢材板料被送去冲压之前，还需要做一次清洁，因为细微的杂质也可能影响冲压质量，这个工作由这套清洗机来完成。每一条冲压线有左右两套清洗机器轮流工作，所以清洗机器也需要被自动控制切换。第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页总装车间二厂总装车间是一汽大众开放给各路人士参观的“标准项目”，之前多款车型的下线仪式也是在这里举行。这里共有4条分装线和1条总装线，其中分装线有驾驶模块分装（中控台）、动力总成分装、车门线分装、前端分装，共有210个工位。总装线有167个工位。第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页【车门模块分装线】模块化是近年来汽车生产的一个话题，将整车清晰地分为几大模块，更利于提升制造效率，也容易做到多车型混线柔性生产。一汽大众的动力系统和前后桥总成安装工序，已经实现全自动化，体现出大众车系模块化程度已经很高。第7页共34页第6页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共34页准备就绪的动力总成和前后桥总成，正等待车身被运输过来。第8页共34页第7页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共34页无轨全自动举升小车，我们在之前的多家自主品牌里也见到过，但是一汽大众这套举升小车完全无人操作，小车将车身与动力系统、前后桥拼合后，并不需要人工拧紧连接位，而是用一套辅助工具（悬挂处的黄色部件）先将动力总成、前后桥与车身“绑紧”，等待进入下一工位。第9页共34页第8页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共34页到了下一个工位，动力总成、前后桥将被一套可以自动拧紧的套筒工具正式安装在车身上，人工在这道工序里要做的只是检视工作。我们特别注意到，不同车型...
