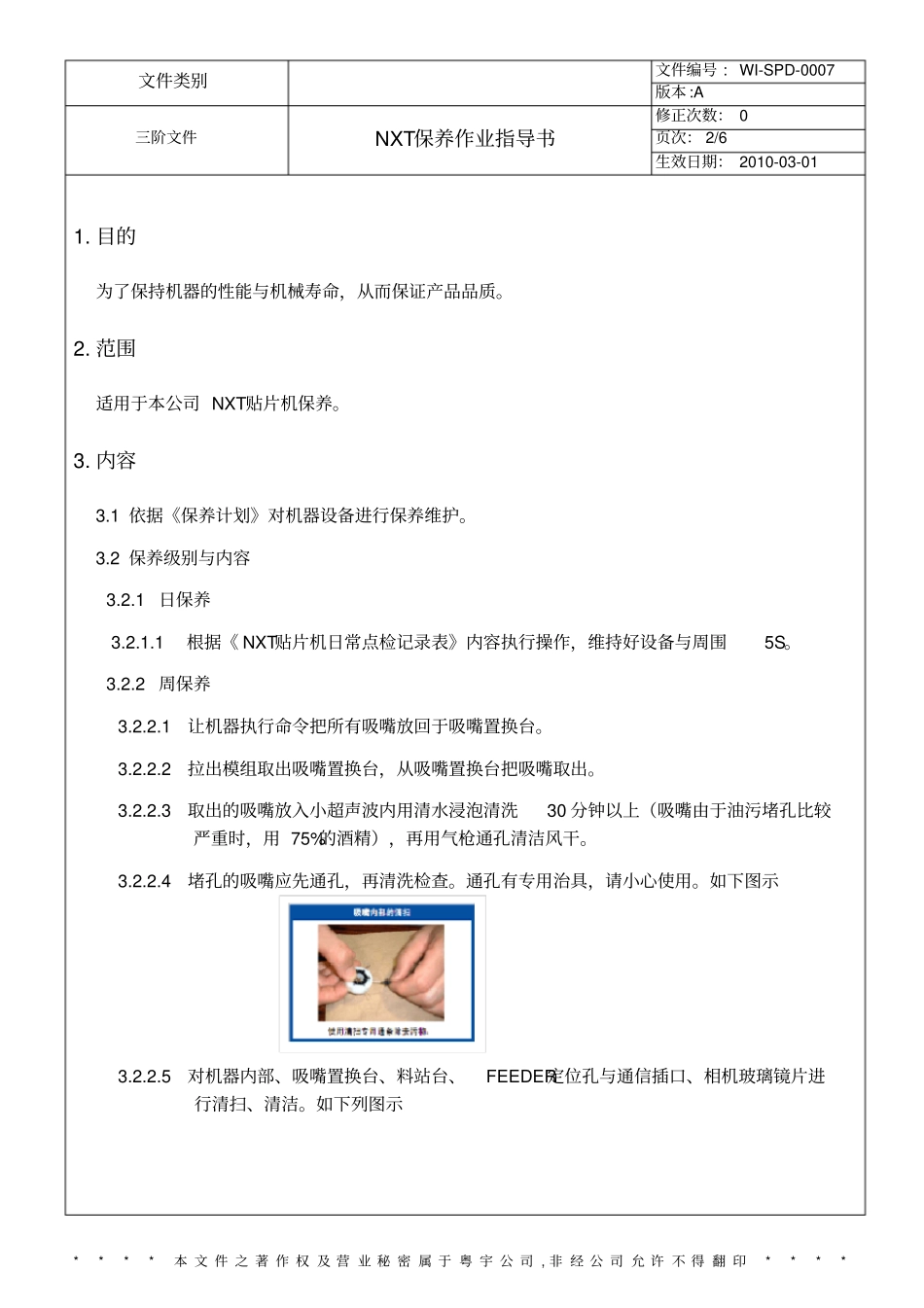

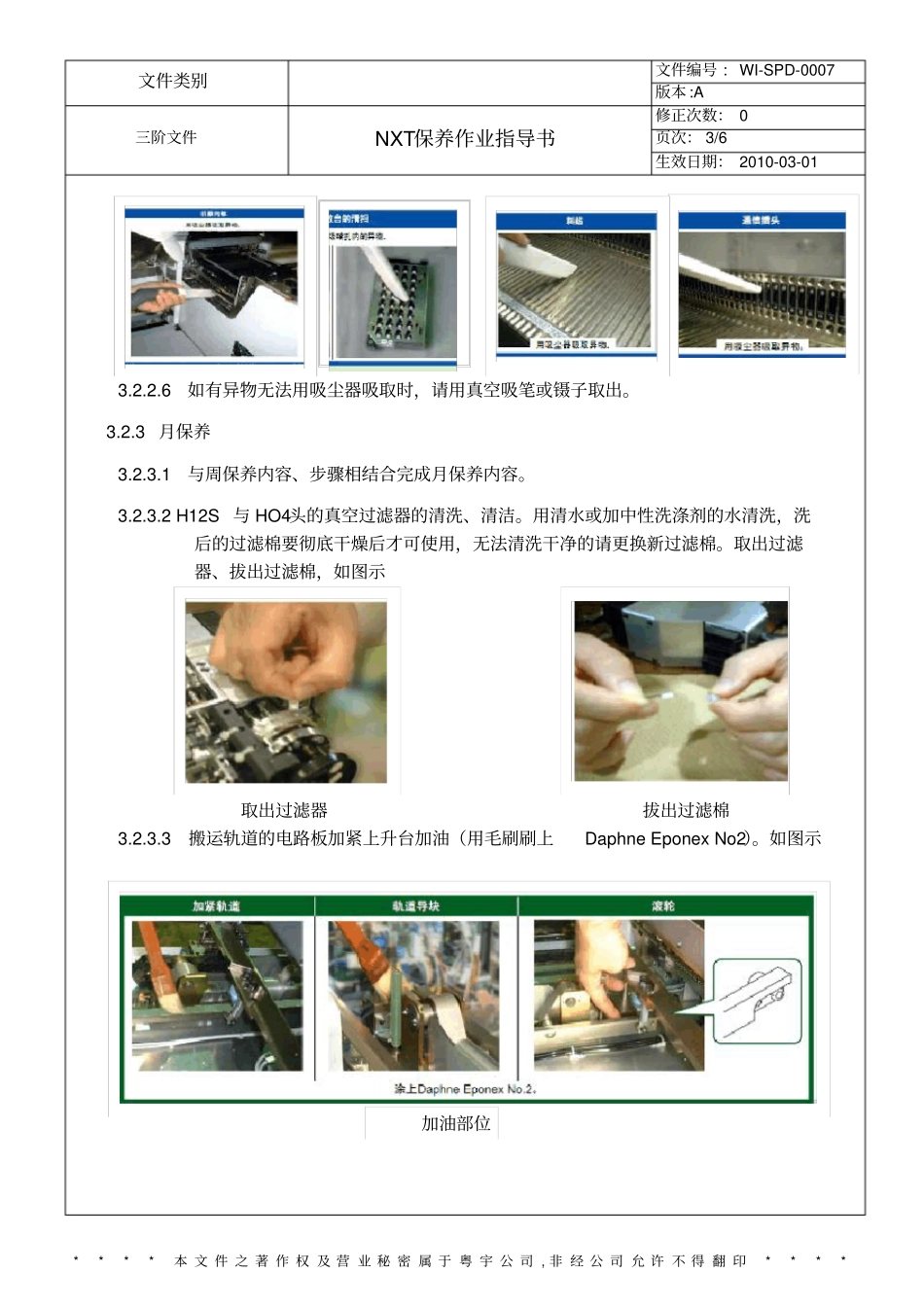

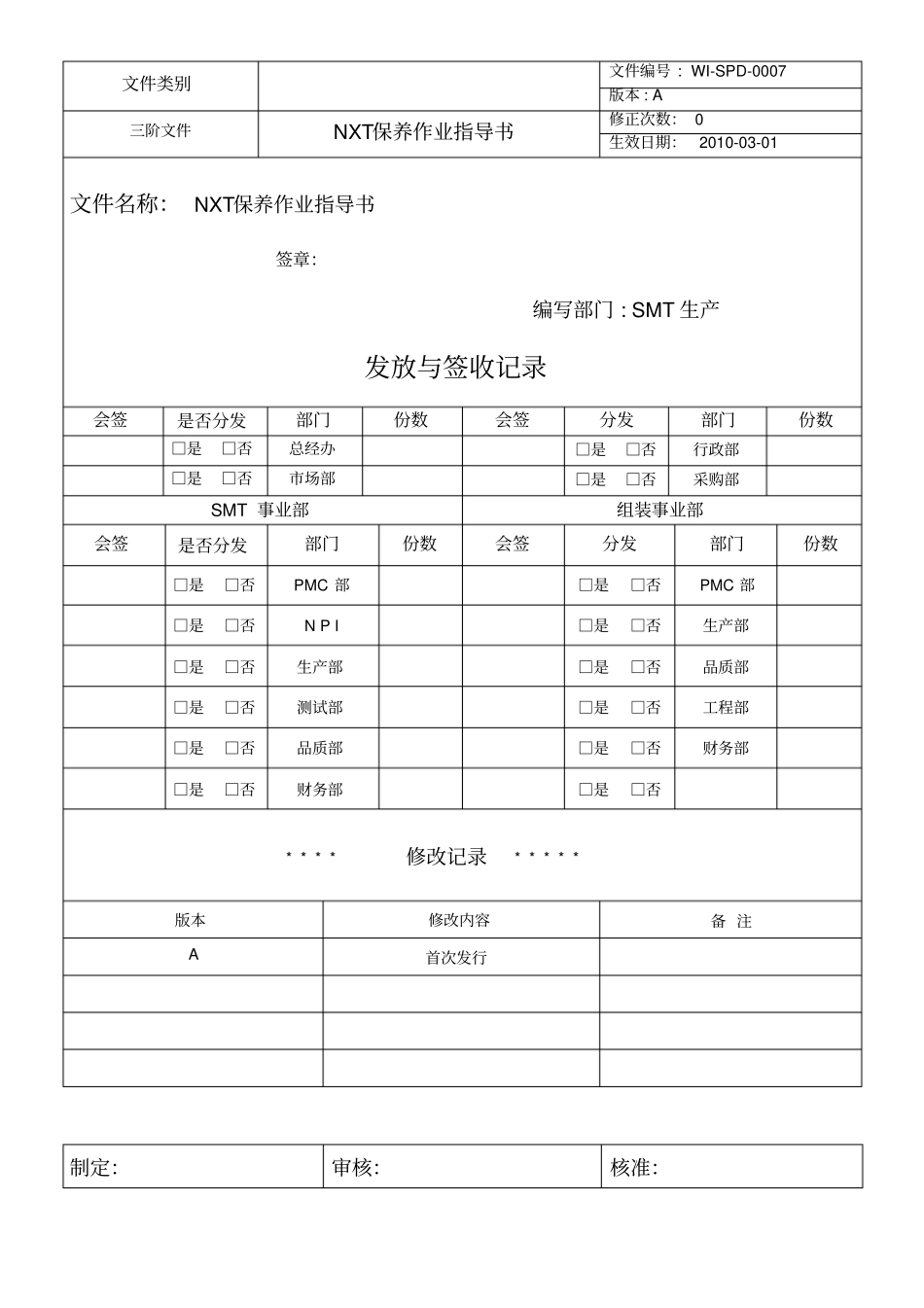

文件类别文件编号:WI-SPD-0007版本:A三阶文件NXT保养作业指导书修正次数：0生效日期：2010-03-01文件名称：NXT保养作业指导书签章：编写部门:SMT生产发放与签收记录会签是否分发部门份数会签分发部门份数□是□否总经办□是□否行政部□是□否市场部□是□否采购部SMT事业部组装事业部会签是否分发部门份数会签分发部门份数□是□否PMC部□是□否PMC部□是□否NPI□是□否生产部□是□否生产部□是□否品质部□是□否测试部□是□否工程部□是□否品质部□是□否财务部□是□否财务部□是□否****修改记录*****版本修改内容备注A首次发行制定：审核：核准：文件类别文件编号:WI-SPD-0007版本:A三阶文件NXT保养作业指导书修正次数：0页次：2/6生效日期：2010-03-01****本文件之著作权及营业秘密属于粤宇公司,非经公司允许不得翻印****1.目的为了保持机器的性能与机械寿命，从而保证产品品质。2.范围适用于本公司NXT贴片机保养。3.内容3.1依据《保养计划》对机器设备进行保养维护。3.2保养级别与内容3.2.1日保养3.2.1.1根据《NXT贴片机日常点检记录表》内容执行操作，维持好设备与周围5S。3.2.2周保养3.2.2.1让机器执行命令把所有吸嘴放回于吸嘴置换台。3.2.2.2拉出模组取出吸嘴置换台，从吸嘴置换台把吸嘴取出。3.2.2.3取出的吸嘴放入小超声波内用清水浸泡清洗30分钟以上（吸嘴由于油污堵孔比较严重时，用75%的酒精），再用气枪通孔清洁风干。3.2.2.4堵孔的吸嘴应先通孔，再清洗检查。通孔有专用治具，请小心使用。如下图示3.2.2.5对机器内部、吸嘴置换台、料站台、FEEDER定位孔与通信插口、相机玻璃镜片进行清扫、清洁。如下列图示文件类别文件编号:WI-SPD-0007版本:A三阶文件NXT保养作业指导书修正次数：0页次：3/6生效日期：2010-03-01****本文件之著作权及营业秘密属于粤宇公司,非经公司允许不得翻印****3.2.2.6如有异物无法用吸尘器吸取时，请用真空吸笔或镊子取出。3.2.3月保养3.2.3.1与周保养内容、步骤相结合完成月保养内容。3.2.3.2H12S与HO4头的真空过滤器的清洗、清洁。用清水或加中性洗涤剂的水清洗，洗后的过滤棉要彻底干燥后才可使用，无法清洗干净的请更换新过滤棉。取出过滤器、拔出过滤棉，如图示取出过滤器拔出过滤棉3.2.3.3搬运轨道的电路板加紧上升台加油（用毛刷刷上DaphneEponexNo2）。如图示加油部位文件类别文件编号:WI-SPD-0007版本:A三阶文件NXT保养作业指导书修正次数：0页次：4/6生效日期：2010-03-01****本文件之著作权及营业秘密属于粤宇公司,非经公司允许不得翻印****3.2.3.4H12S与HO4头的Z轴杆加Biral，装嘴O型圈加DaphneEponexNo2油。如图示3.2.4季保养3.2.4.1与月保养内容、步骤相结合，有序完成季保养内容。3.2.4.2模组的前后、方支撑块清洁，薄涂AFC油。如图3.2.4.3XS导轨加油DaphneEponexNo2，XS滚珠丝杆加油NS7，XS轴齿轮涂MobilithSHC100。如图加油部位前方在模组上后方在基座上XS导轨XS丝杆文件类别文件编号:WI-SPD-0007版本:A三阶文件NXT保养作业指导书修正次数：0页次：5/6生效日期：2010-03-01****本文件之著作权及营业秘密属于粤宇公司,非经公司允许不得翻印****3.2.4.4X导轨加油DaphneEponexNo2，X滚珠丝杆加油NS7，X轴齿轮涂MobilithSHC100。如图3.2.4.5Y导轨加油DaphneEponexNo2，Y滚珠丝杆加油NS7。如图3.2.5年保养3.2.5.1与季保养内容、步骤相结合，有序完成年保养内容。3.2.5.2关掉高压进气阀，取下空气过滤器，进行清洗、清洁。XS轴共4处需加油XS轴齿轮X导轨X齿轮X丝杆Y丝杆Y导轨文件类别文件编号:WI-SPD-0007版本:A三阶文件NXT保养作业指导书修正次数：0页次：6/6生效日期：2010-03-01****本文件之著作权及营业秘密属于粤宇公司,非经公司允许不得翻印****3.2.5.3清洗、清洁真空泵过滤器。3.2.5.4清洗、清洁湿气分离器过滤器。3.2.5.5进行H12S、H04头部整体加油保养。（具体内容参照贴装工作头保养手册）4.注意事项4.1保养前一定要申购及配备好保养所需配件、工具及物品。4.2更换后的部件要进行记录、保留，最后退仓处理。4.3保养完成后要填写保养记录，并处理好机台周围的5S。4.4保养完成后请将机器开启，正常运行，并观察机台运转状况。4.5预热测试完成后，请擦去多余部分油及飞溅出的油污。4.6保养请按《保养计划表》时间来落实保养。5.记录5.1设备履历表5.2NXT贴片机日常点检记录表5.3NXT保养记录表
