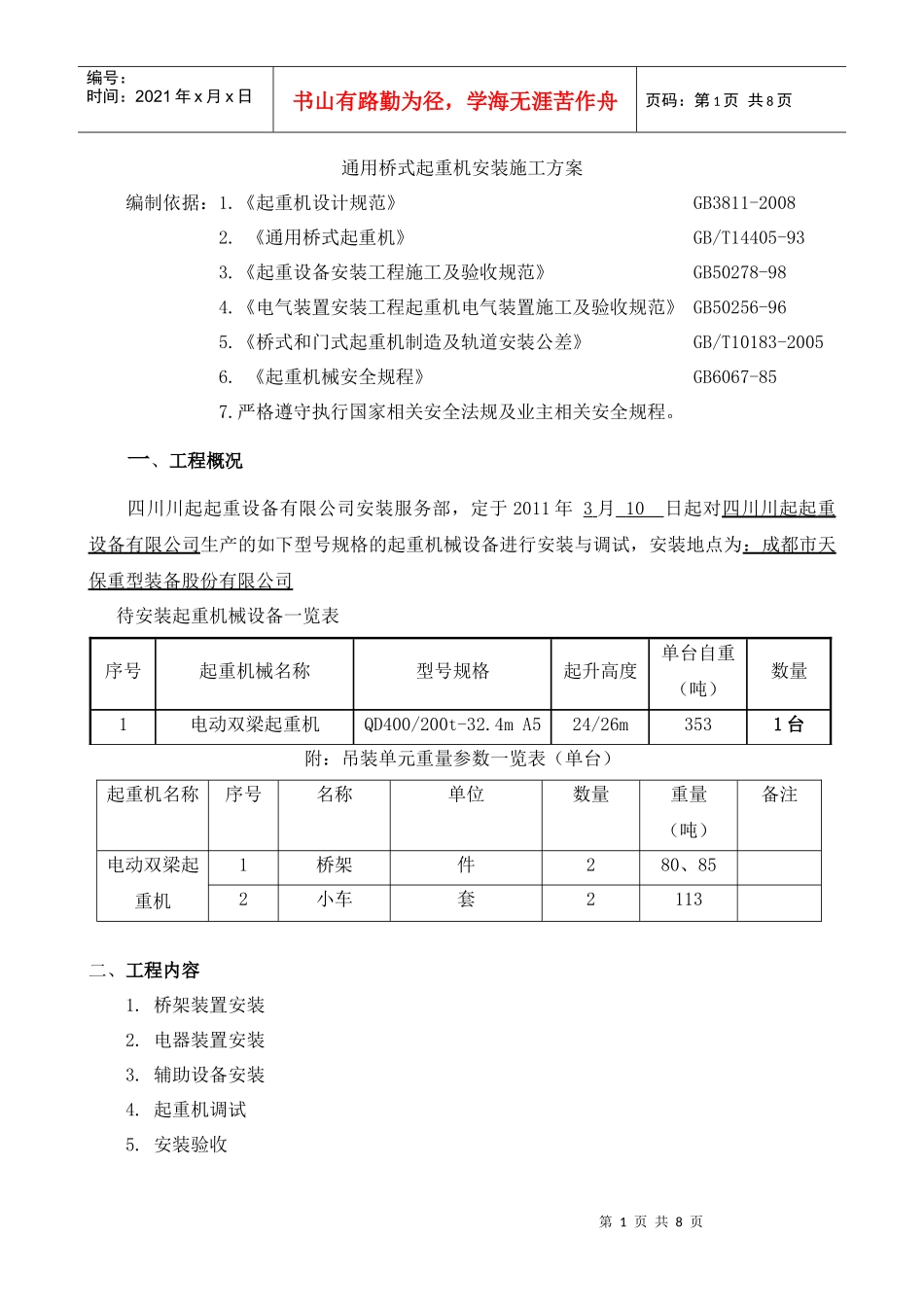

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页通用桥式起重机安装施工方案编制依据：1.《起重机设计规范》GB3811-20082.《通用桥式起重机》GB/T14405-933.《起重设备安装工程施工及验收规范》GB50278-984.《电气装置安装工程起重机电气装置施工及验收规范》GB50256-965.《桥式和门式起重机制造及轨道安装公差》GB/T10183-20056.《起重机械安全规程》GB6067-857.严格遵守执行国家相关安全法规及业主相关安全规程。一、工程概况四川川起起重设备有限公司安装服务部，定于2011年3月10日起对四川川起起重设备有限公司生产的如下型号规格的起重机械设备进行安装与调试，安装地点为：成都市天保重型装备股份有限公司待安装起重机械设备一览表序号起重机械名称型号规格起升高度单台自重（吨）数量1电动双梁起重机QD400/200t-32.4mA524/26m3531台附：吊装单元重量参数一览表（单台）起重机名称序号名称单位数量重量（吨）备注电动双梁起重机1桥架件280、852小车套2113二、工程内容1.桥架装置安装2.电器装置安装3.辅助设备安装4.起重机调试5.安装验收第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页三、劳动力组织(人员分工)序号工种姓名操作证号主要职责1起重机安装张付兵TS6FSCS03545机械安装兼现场负责2起重机安装林德聪TS6FSCS03565电气安装兼安全员3起重机安装周武TS6FSCS00787机械安装兼检验员4起重机安装陈锐TS6FSCS03544机械安装5起重机安装周文TS6FSCS00790电气安装6起重机安装周全知TS6FSCS00778机械安装7起重机安装王建伟机械安装8起重机安装徐静机械安装9起重机安装邢进机械安装四、施工机器设备和测试器具主要施工设备主要检测仪器序号设备名称数量序号仪器名称数量1200t汽车吊1台1水准仪1台2100t千斤顶2只2500V兆欧表1台3交流电焊机2台3万用表1台4气割设备2套450m钢卷尺6把5角向磨光机4台550m钢直尺1把6呆扳手12-198把6100mm塞尺1把7呆扳手19-3612把70-200游标卡尺1把8鎯头2.5P.36把90-200N弹簧秤1把9电工工具2套9手虎钳1把10梅花扳手27-30-508把10附：安全文明施工工器具序号名称型号规格数量备注第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页1安全帽9顶2安全带10副3焊工手套12副4绝缘手套4副5安全警示带牌2套五、工艺流程六、工艺步序(一)设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记录。1.根据随机文件目录查对《安装附加图》、《使用说明书》、电气原理图、布线图、第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页《产品合格证》（包括主要电气、配套件产品合格证等）。2.根据装箱清单所列零部件规格型号、数量逐一清点货物。3.检查各部件是否完好无损，有无人为因素的变形损伤。4.验收结束后，认真填写开箱验收记录，并共同签字。5.将验收后的设备妥善保管。(二)轨道部分的检查1、轨距测量：使用弹簧秤对钢卷尺施以150N拉力测量轨距，且每根轨道至少测量三点。轨道跨度极限偏差值L3S应符合：S≤10m，△S=±3mm；s>10m，△S=[3+0.25(S-10)]mm，且最大值不超过±15mm。2、在轨道总长度内，侧向极限偏差为±10mm；轨道顶面相对于理论高度的极限偏差为±10mm；两根轨道的高度差最大±10mm；轨道中心与承轨梁中心之间的偏差不得超过承轨梁腹板厚度的一半。3、厂房横向同一跨间同一位置上轨道顶面的标高差，在承轨梁支座处≤10mm，其余位置≤15mm。4、轨道接头。高低差≤1mm；侧向错位≤1mm；间隙≤2mm。5、轨道中心线与承轨梁中心线偏差不准超过承轨梁腹板厚度的一半。6、轨道要可靠接地，其接地电阻小于4欧姆。7、采用压板固定轨道时，压板应与轨道紧密接触，压板与垫板的连接焊缝，必须在七、运输、吊装方案（一）吊装方案细则见吊装公司所做方案。（二）辅助设备安装1.吊装司机室、维修吊笼，使之与主粱螺栓连接（焊接）牢固。2.安装端梁栏杆、小车栏杆、大车动侧栏杆、导电侧竖架及栏杆、小运电缆滑线。3.安装小车导电...
