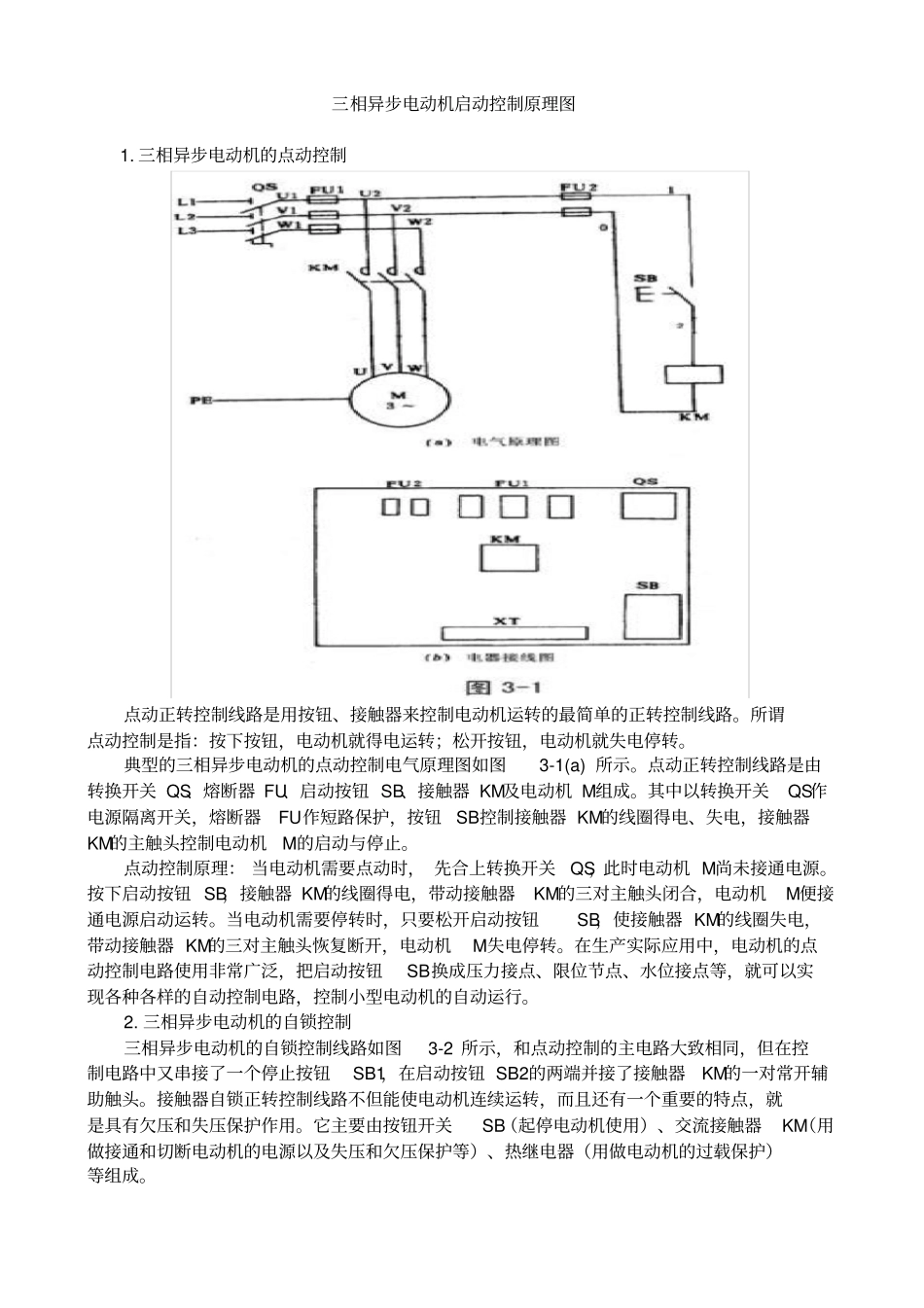

三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。采用接触器自锁正转控制线路就可避免电动机欠压运行，这是因为当线路电压下降到一定值（一般指低于额定电压85%以下）时，接触器线圈两端的电压也同样下降到一定值，从而使接触器线圈磁通减弱，产生的电磁吸力减小。当电磁吸力减小到小于反作用弹簧的拉力时，动铁心被迫释放，带动主触头、自锁触头同时断开，自动切断主电路和控制电路，电动机失电停转，达到欠压保护的目的。失压保护：失压保护是指电动机在正常运行中，由于外界某中原因引起突然断电时，能自动切断电动机电源。当重新供电时，保证电动机不能自行启动，避免造成设备和人身伤亡事故。采用接触器自锁控制线路，由于接触器自锁触头和主触头在电源断电时已经断开，使控制电路和主电路都不能接通。所以在电源恢复供电时，电动机就不能自行启动运转，保证了人身和设备的安全。控制原理：当按下启动按钮SB2后，电源U1相通过热继电器FR动断接点、停止按钮SB1的动断接点、启动按钮SB2动合接点及交流接触器KM的线圈接通电源V1相，使交流接触器线圈带电而动作，其主触头闭合使电动机转动。同时，交流接触器KM的常开辅助触头短接了启动按钮SB2的动合接点，保持交流接触器线圈始终处于带电状态，这就是所谓的自锁（自保）。与启动按钮SB2并联起自锁作用的常开辅助触头称为自锁触头（或自保触头）。3.三相异步电动机的正反转控制三相异步电动机接触器联锁的正反转控制的电气原理图如图3-4所示。线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。控制原理：当按下正转启动按钮SB2后，电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1，使正...
