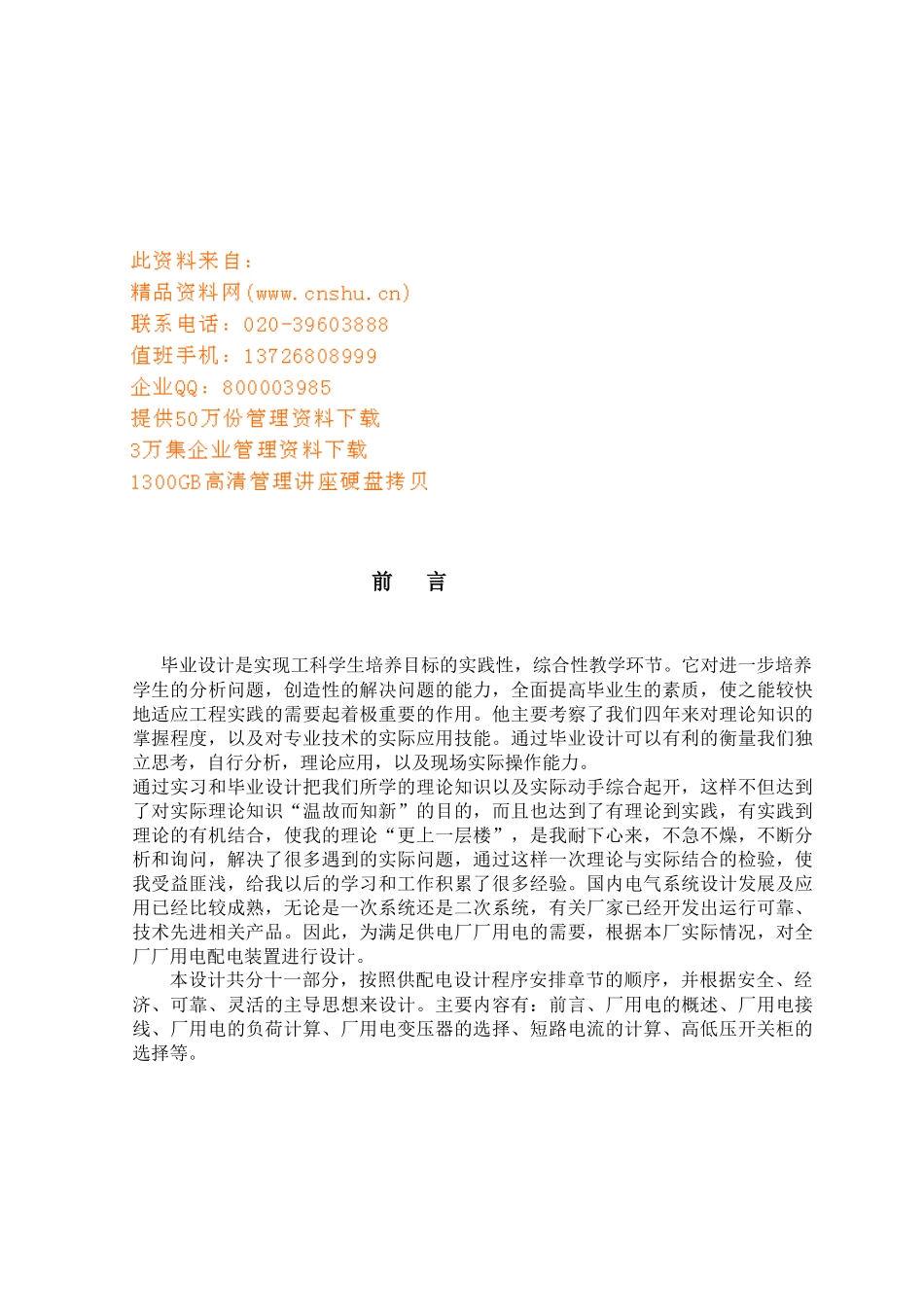

前言毕业设计是实现工科学生培养目标的实践性，综合性教学环节。它对进一步培养学生的分析问题，创造性的解决问题的能力，全面提高毕业生的素质，使之能较快地适应工程实践的需要起着极重要的作用。他主要考察了我们四年来对理论知识的掌握程度，以及对专业技术的实际应用技能。通过毕业设计可以有利的衡量我们独立思考，自行分析，理论应用，以及现场实际操作能力。通过实习和毕业设计把我们所学的理论知识以及实际动手综合起开，这样不但达到了对实际理论知识“温故而知新”的目的，而且也达到了有理论到实践，有实践到理论的有机结合，使我的理论“更上一层楼”，是我耐下心来，不急不燥，不断分析和询问，解决了很多遇到的实际问题，通过这样一次理论与实际结合的检验，使我受益匪浅，给我以后的学习和工作积累了很多经验。国内电气系统设计发展及应用已经比较成熟，无论是一次系统还是二次系统，有关厂家已经开发出运行可靠、技术先进相关产品。因此，为满足供电厂厂用电的需要，根据本厂实际情况，对全厂厂用电配电装置进行设计。本设计共分十一部分，按照供配电设计程序安排章节的顺序，并根据安全、经济、可靠、灵活的主导思想来设计。主要内容有：前言、厂用电的概述、厂用电接线、厂用电的负荷计算、厂用电变压器的选择、短路电流的计算、高低压开关柜的选择等。1、概述供配电的意义和要求供配电技术，就是研究电力的供应及分配的问题。电力，是现代工业生产、民用住宅、及企事业单位的主要能源和动力，是现代文明的物质技术基础。没有电力，就没有国民经济的现代化。现代社会的信息化和网络化，都是建立在化的基础之上的。因此，电力供应如果突然中断，则将对这些用电部门造成严重的和深远的影响。故，作好供配电工作，对于保证正常的工作、学习、生活将有十分重要的意义。1.供配电工作要很好的为用电部门及整个国民经济服务，必须达到以下的基本要求：1)安全——在电力的供应、分配及使用中，不发生人身事故和事故。2)可靠——应满足电力用户对供电可靠性和连续性的要求。3)优质——应满足电力用户对电压质量和频率质量的要求。4)经济——应使供配电系统投资少，运行费用低，并尽可能的节约电能和减少有色金属消耗量。2.另外，在供配电工作中，还应合理的处理局部和全局，当前与长远的关系，即要照顾局部和当前利益，又要有全局观点，能照顾大局，适应发展。设计中的工厂供电的步骤及基本情况1.既然工厂供电有如此现实的意义，那么我们在实际设计中应该怎么做呢？一般来讲，工厂供电设计是按照国家对工厂规定的产品纲领，根据工艺，公用所提供的资料进行设计的，一般可分为两个阶段，即：扩大初步设计阶段及施工设计阶段。扩大初步设计的主要内容有：1）按照工艺，公用设计所提供的资料，计算车间及全厂的计算负荷；2）根据车间环境及计算负荷数字，选择车间变电所位置及变压器容量，数量；3）根据负荷等级，全厂计算负荷，选定供电电源，电压等级及供电方式；4）确定提高功率因数的补偿措施；5）选择总降压变电所位置，变压器台数及容量；6）确定总降压变电所接线方案和厂区内高压配电方案；7）选择高压电气设备及配电网路载流量导体的截面，必要时进行短路条件下的动稳定及热稳定的校验；8）选择继电保护及供电系统的自动化方式，进行参数的整定计算；9）提出变电所和工厂建筑物的防雷措施，接地方式；2.工厂分四个车间分别是：冷作车间、机械加工车间、装配车间和仓库。工厂长为150m、宽70m，各个车间长为60m、宽为24m。四个车间中间设计的是个花坛。冷作车间机械加工车间仓库装配车间第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页2、负荷的计算和补偿序号设备名称设备容量/kw台数1~313~1623~253632~34车床7+0.125144铣床10+2.8152135摇臂钻4.5+1.7+0.6+0.1253674142铣床7+1.7489铣床7+1.7210砂轮机3.211112砂轮机121718磨床7+1.7+0.5219磨床10+2.8+1.512038磨床10+2.8+0.522237车床10+0.12522627磨床14+1+0.6+0.1522829立车55+7+1137+1.7130天车20+0.1513940龙门刨75+4.5+1.7+1.7+1+1+0.52434445铣床7+1.7346镗床6.5+2.8147...
