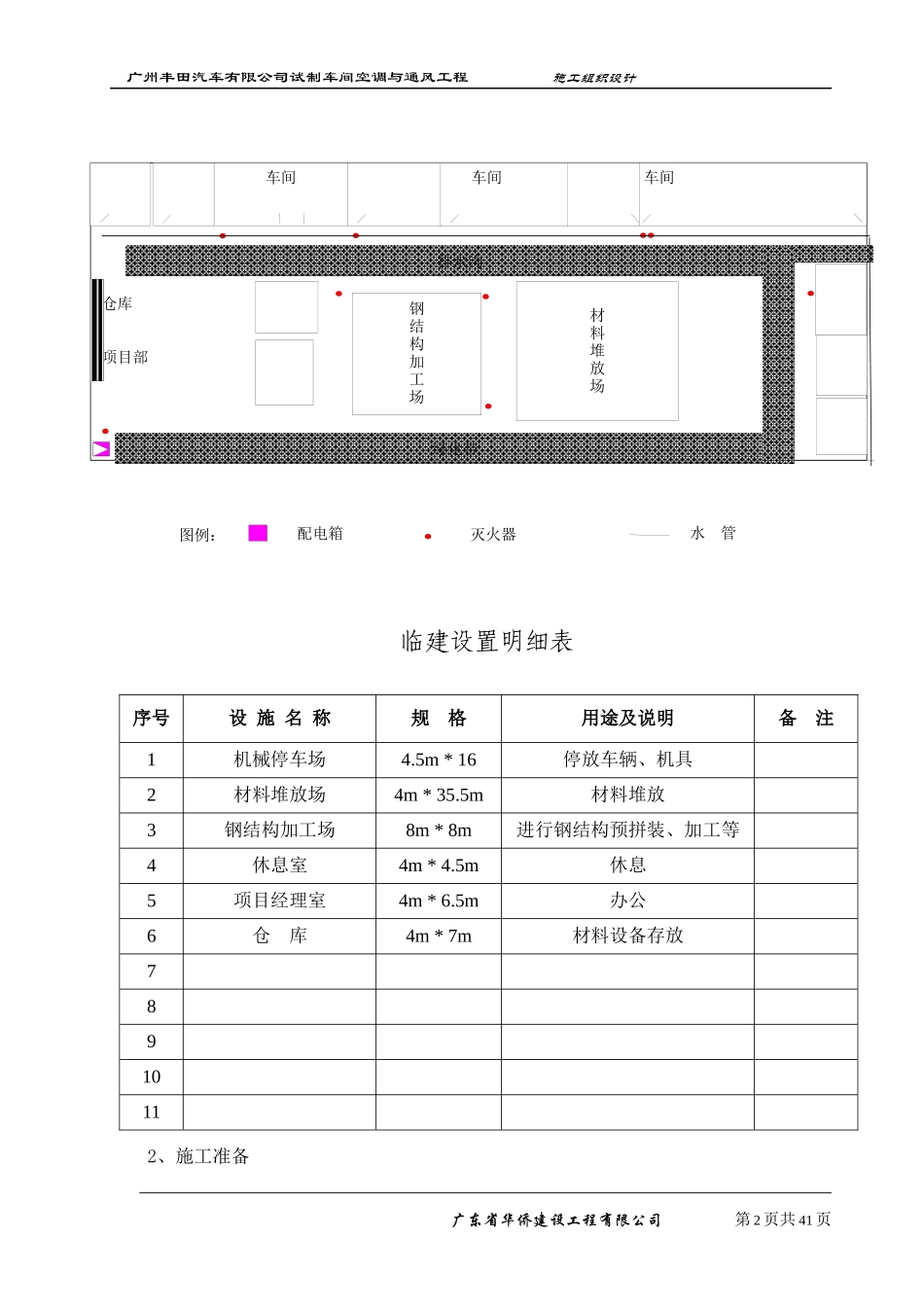

广州丰田汽车有限公司试制车间空调与通风工程施工组织设计空调安装工程施工组织设计一、工程概况1.工程名称：广州丰田汽车有限公司试制车间空调工程2．工程地点：广州市番禺区黄阁镇3．工程规模：面积约4320m2,单层钢结构厂房空调安装4．建设单位：广州丰田汽车有限公司5．设计单位：东风设计研究院有限公司6．施工单位：广东省华侨建设工程有限公司本工程为暖通设备、管道接管安装工程，工期为87日。工程内容包括风管支架钢结构安装，风管制作、安装，风管保温，等。支架钢结构约16吨，空调机房建设,空调主机及空调风柜安装,空调冷水管道及支架安装,冷凝水管道安装,空调系统配电安装工程二、施工总平面布置1、施工现场平面布置由于本工程的工程量较大，且工期紧，因此需投入大量的人力、物力。为减少材料机具的场内二次搬运距离，最大限度发挥机械设备的效率，搞好现场文明施工，为此我司根据实际情况结合工程特点，拟作如下施工总平面布置：（1）、在业主指定地点搭设临时设施，临时设施做到方便生产和生活，易于移动式及拆装迁移、采用活动板房搭建。（2）、在不影响车间工人办公同时不干扰施工的提前下，在业主指定范围设立临时仓库，存放主要施工机具及材料，以提高工效。（3）、临时设施一般布置在方便指挥施工又不干扰施工的位置。施工总平面布置图广东省华侨建设工程有限公司第1页共41页仓库项目部车间钢结构加工场材料堆放场车间车间排水沟绿化带配电箱灭火器水管图例：广州丰田汽车有限公司试制车间空调与通风工程施工组织设计临建设置明细表2、施工准备广东省华侨建设工程有限公司第2页共41页序号设施名称规格用途及说明备注1机械停车场4.5m*16停放车辆、机具2材料堆放场4m*35.5m材料堆放3钢结构加工场8m*8m进行钢结构预拼装、加工等4休息室4m*4.5m休息5项目经理室4m*6.5m办公6仓库4m*7m材料设备存放7891011广州丰田汽车有限公司试制车间空调与通风工程施工组织设计施工前做好准备工作是保证质量及保证工期的重要前提，为了使整个工程在施工过程中确保安全和确保质量，结合工程的特点，现制定以下措施：（1）组织项目领导班子，明确分工，责任到人，严格把好安全质量关，完成工程施工管理工作。（2）由项目领导班子组织专业技术人员进行熟悉合同及熟悉施工图纸，部署好生产流程计划，确保工期。（3）提前做好材料供应商质量保证的评审工作及其材料的查验工作，以确保材料的质量合格，以防由于材料质量问题而引起工程质量事故。3、投入工程的主要机械、设备计划本工程所用的机械设备有现场项目部统一调配，同时做好机械保养、调试、配件供应的工作计划，保证机械能随时投入使用序号机械名称规格型号数量用途1交流弧焊机42kVA8台钢构件焊接2直流弧焊机28kW4台钢构件焊接3铆钉枪10kW5只紧固4手电钻15kW5只分管、发兰钻空5砂轮Φ100～1203只打磨焊缝6水准仪NAL2322套测量7升降平台2台高空作业8葫芦3吨10套管道,空调机安装9砂浆搅拌机3吨3台机房地面及基础广东省华侨建设工程有限公司第3页共41页广州丰田汽车有限公司试制车间空调与通风工程施工组织设计10钢筋弯曲机2台钢筋弯曲11拉铁卷扬机2台机房建设12插入式机振动器2台地面与基础建设13压桩机1套基础静压桩14151617三、施工组织机构根据现场具体条件和空调施工特点，我公司考虑进行如下部署和安排：1、项目管理机构为保证项目的顺利进展，方便与总包方和业主进行沟通，提高办事效率，我方本着精干、实用、高效的原则设置项目的管理机构，管理架构如下：项目管理机构：项目经理：现场负责人：广东省华侨建设工程有限公司第4页共41页技术负责人：广州丰田汽车有限公司试制车间空调与通风工程施工组织设计安全员：质检员：材料员：施工员：各安装班组2．安装班组人力安排：前期25人高峰50人后期15人四、工程质量管理及控制措施（一）、工程质量标准及目标本工程总体质量标准及目标：按现行国家有关的建筑工程质量验收标准及相关行业标准通过验收，确保工程合格标准。为确保本工程整体质量达到预定目标，我司将采取有针对性施工组织措施，将集中精力。调派具有丰富施工经验的施工队伍进驻项目部，并根据以往的施工管理经验，...
