小区配电工程技术标VIP免费

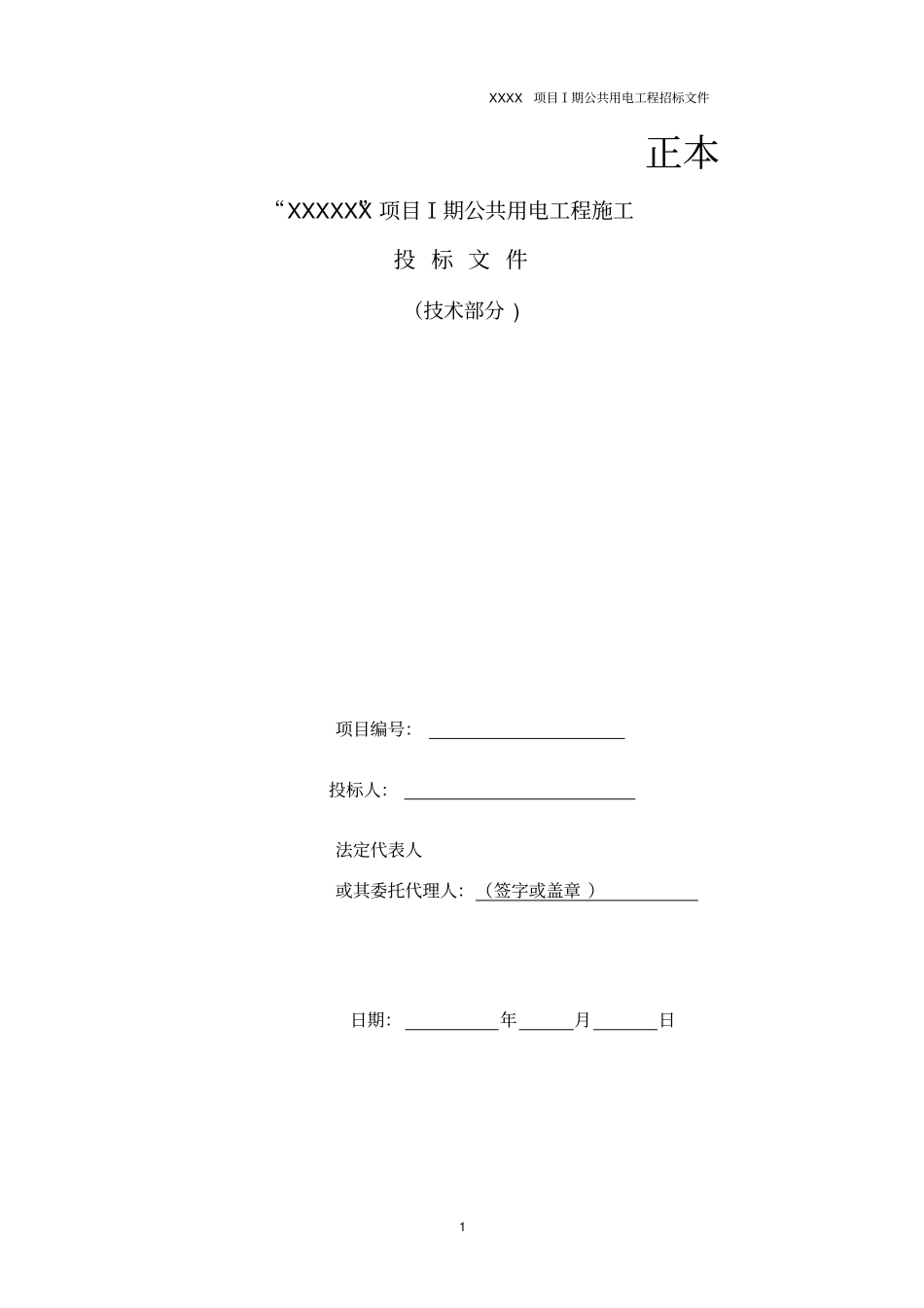

小区配电工程技术标_第1页
1/37

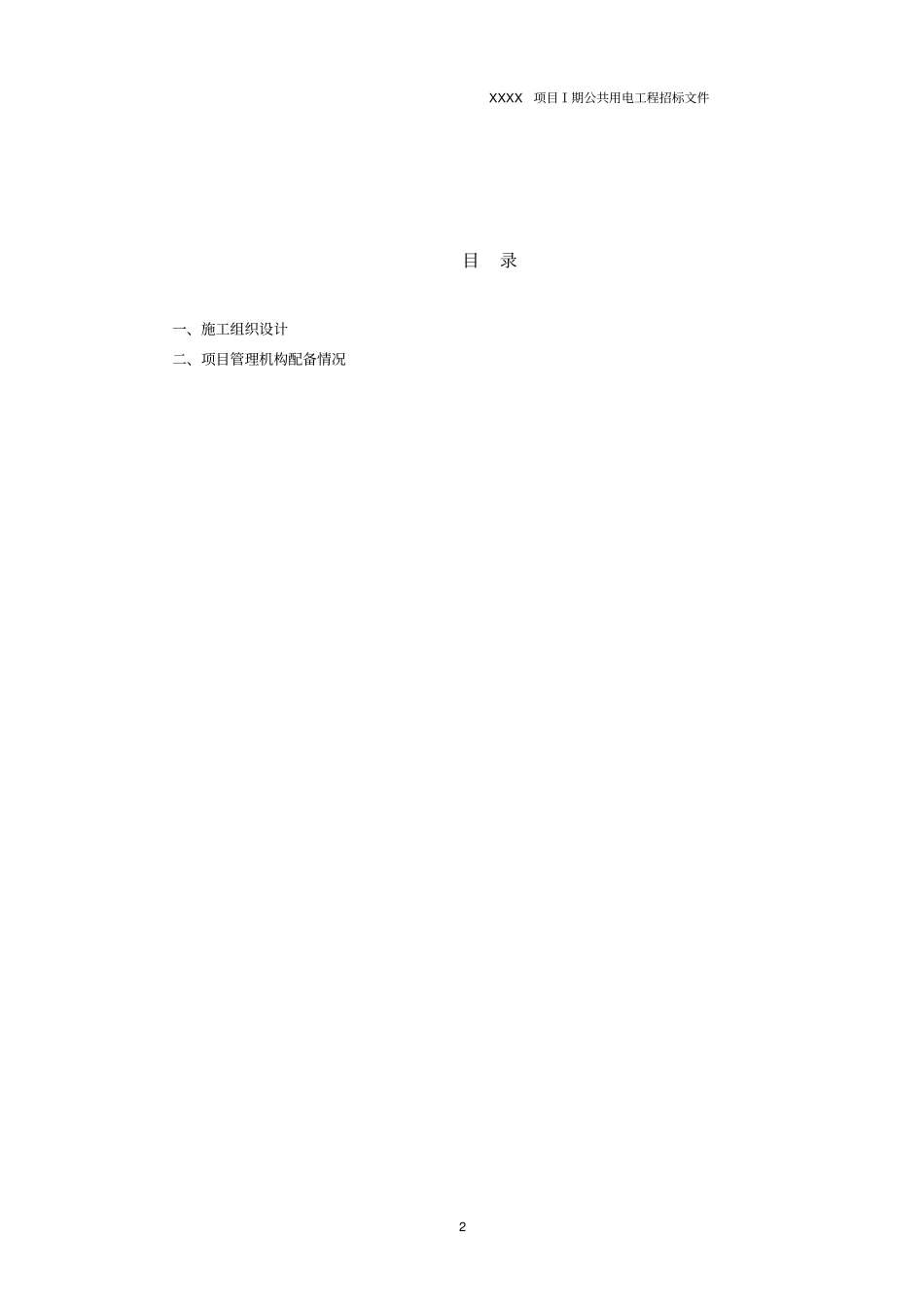

小区配电工程技术标_第2页
2/37

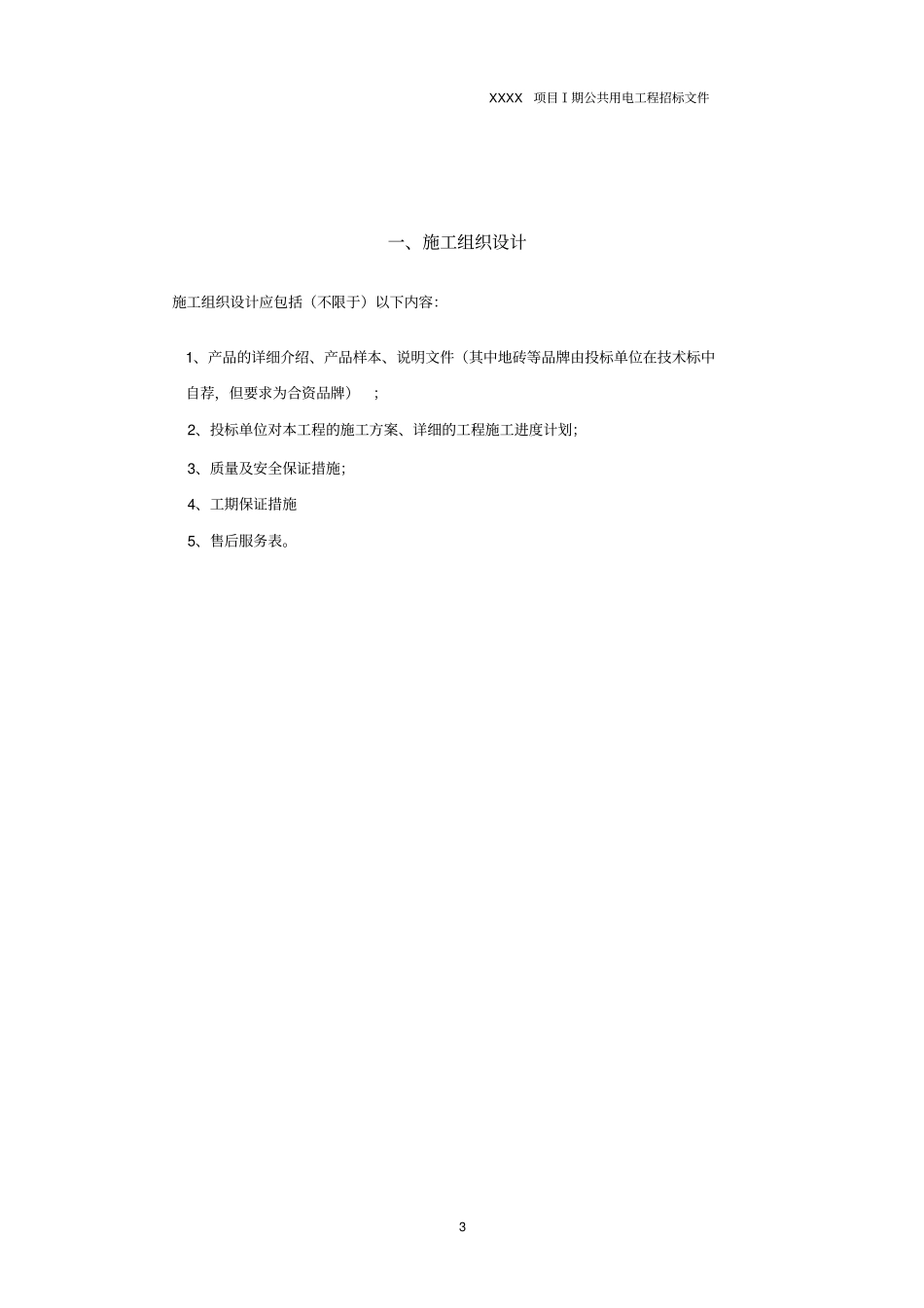

小区配电工程技术标_第3页
3/37
XXXX项目Ⅰ期公共用电工程招标文件1正本“XXXXXX”项目Ⅰ期公共用电工程施工投标文件(技术部分)项目编号:投标人:法定代表人或其委托代理人:(签字或盖章)日期:年月日XXXX项目Ⅰ期公共用电工程招标文件2目录一、施工组织设计二、项目管理机构配备情况XXXX项目Ⅰ期公共用电工程招标文件3一、施工组织设计施工组织设计应包括(不限于)以下内容:1、产品的详细介绍、产品样本、说明文件(其中地砖等品牌由投标单位在技术标中自荐,但要求为合资品牌);2、投标单位对本工程的施工方案、详细的工程施工进度计划;3、质量及安全保证措施;4、工期保证措施5、售后服务表。XXXX项目Ⅰ期公共用电工程招标文件4一、产品的详细介绍、产品样本、说明文件XXXX项目Ⅰ期公共用电工程招标文件5资质XXXX项目Ⅰ期公共用电工程招标文件6证书zXXXX项目Ⅰ期公共用电工程招标文件7二、施工方案、详细的工程施工进度计划XXXX项目Ⅰ期公共用电工程招标文件8(1)各分部分项工程的主要施工方法;1、配电箱(柜)安装1)配电箱(柜)安装的条件土建结构预留好暗装配电箱的安装位置。抹灰、喷浆及油漆已全部完成。2)配电箱(柜)安装的工艺流程熟悉安装要求设备开箱检查设备二次搬运弹线定位暗装配电箱明装配电箱固定配电箱二次回路接线绝缘摇测试验调试送电运行验收(1)熟悉安装要求安装配电箱前,应提前熟悉施工图纸的安装要求及相关技术规范,明确配电箱的安装位置及其安装高度。在同一建筑物内,同类配电箱的高度应一致,允许偏差为10㎜。(2)设备开箱检查配电箱进场后,应存放在干燥的库房内,邀请业主及监理共同进行开箱检查。生产厂商的技术文件应齐全,型号、规格应符合设计要求,附件齐全。箱体外观应无损伤、变形,油漆完整无损。箱内电器XXXX项目Ⅰ期公共用电工程招标文件9装置、文件及绝缘瓷件齐全,无损伤及裂纹等缺陷。(3)设备二次搬运配电箱的二次搬运应该采取必要保护措施,防止箱体碰伤以及内部电器装置损伤的现象发生。(4)弹线定位根据设计要求找出配电箱的准确安装位置,并按照箱体的外形尺寸进行弹线定位;弹线定位的目的是对有预埋铁件的情况,可以更准确的找出预埋件,或者可以找出金属胀管螺栓的位置。(5)明装配电箱及固定采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱,用电钻或冲击钻在固定点位置钻孔,其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内,且孔洞应平直不得歪斜。(6)暗装配电箱及固定根据预留孔洞尺寸找好标高及水平尺寸,并将箱体固定好,然后用水泥砂浆填实周边并抹平齐,不得在箱底板上抹灰,待水泥砂浆凝固后再安装盘面和贴脸。安装盘面要求平整,周边间隙均匀对称,箱门平正,不歪斜,螺丝垂直受力均匀。(7)二次回路接线连接牢固紧密,不伤线芯。压板连接时,压紧无松动。螺栓连接时,在同一端子上导线不超过两根,防松垫圈等配件齐全。(8)绝缘摇测配电箱全部线路安装完毕后,用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间,相线与中性线之间,相线与保护地线之间,中性线与保护地线之间。(9)试验调试在接通电源前,应将配电箱内的各个电器开关处于断路状态。连通电源后,应先接通配电箱的主断路开关,再进行单独回路调试。在各回路调试完毕后,方可进行系统调试。(10)送电运行验收在经过调试合格后,进行不少于24h的送电试运行,满足试运行要求后,方可交予业主验收,并做好验收记录。XXXX项目Ⅰ期公共用电工程招标文件102、电缆敷设1)电缆敷设的条件(1)土建工程应具备的条件:预留孔洞、预埋件符合设计要求、预埋件安装牢固,强度合格。电缆沟、电气竖井内的地坪及抹面工作结束,电缆沟排水畅通,无积水。场地清理干净、道路畅通,沟盖板齐备。放电缆用的脚手架搭设完毕,且符合安全要求,电缆沿线照明照度满足施工要求。(2)安装工程应具备的条件:变配电室内电气设备及用电设备配电柜全部安装完毕。电缆桥架、电缆保护管安装完毕,并检验合格。2)电缆敷设的工艺流程(1)准备工作①电缆的检测:施工前应对电缆进行详细检查,其规格、型号、截面、电压等级均符合设计要求,外观无扭曲、坏损等现象。电缆在敷设...
