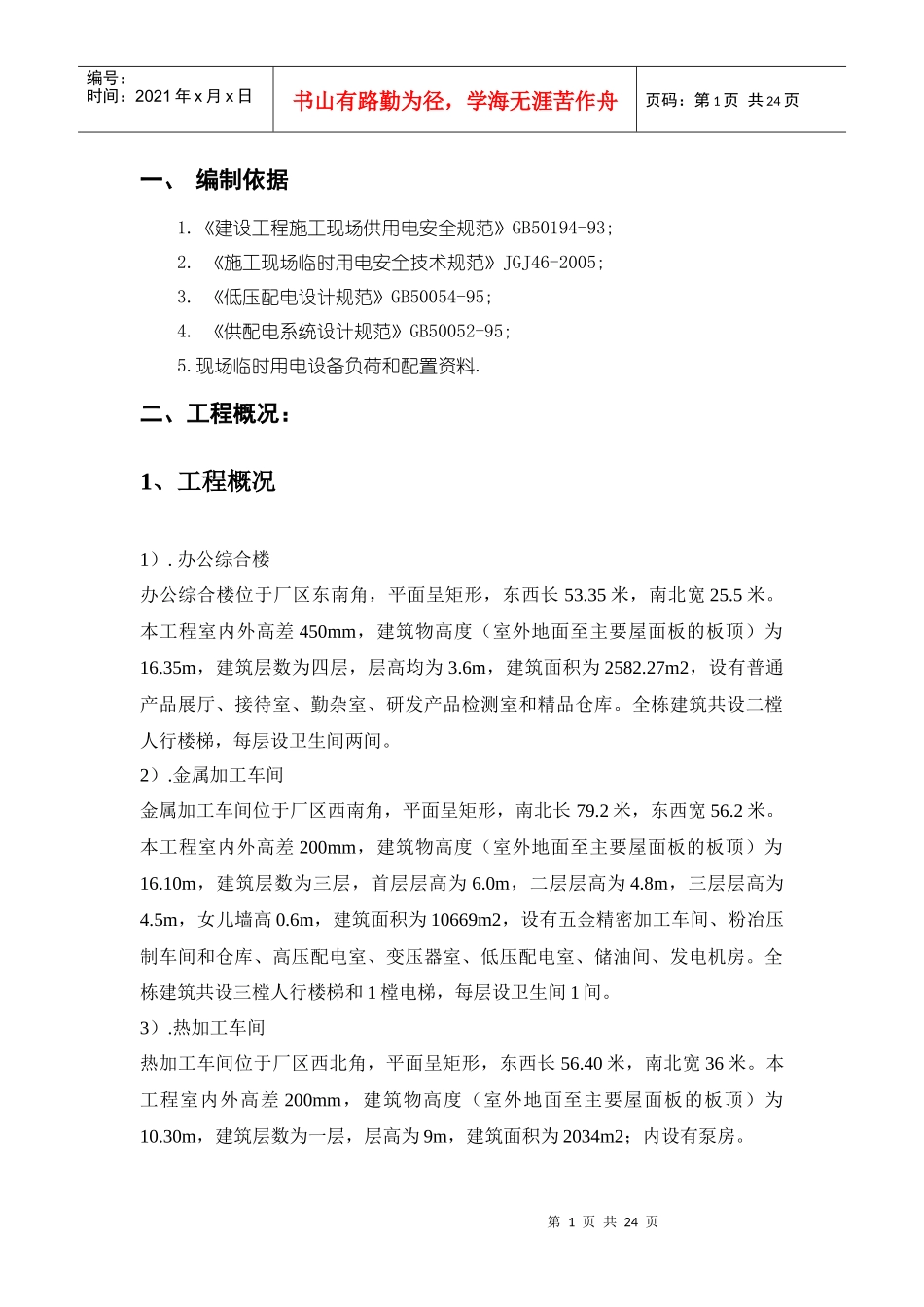

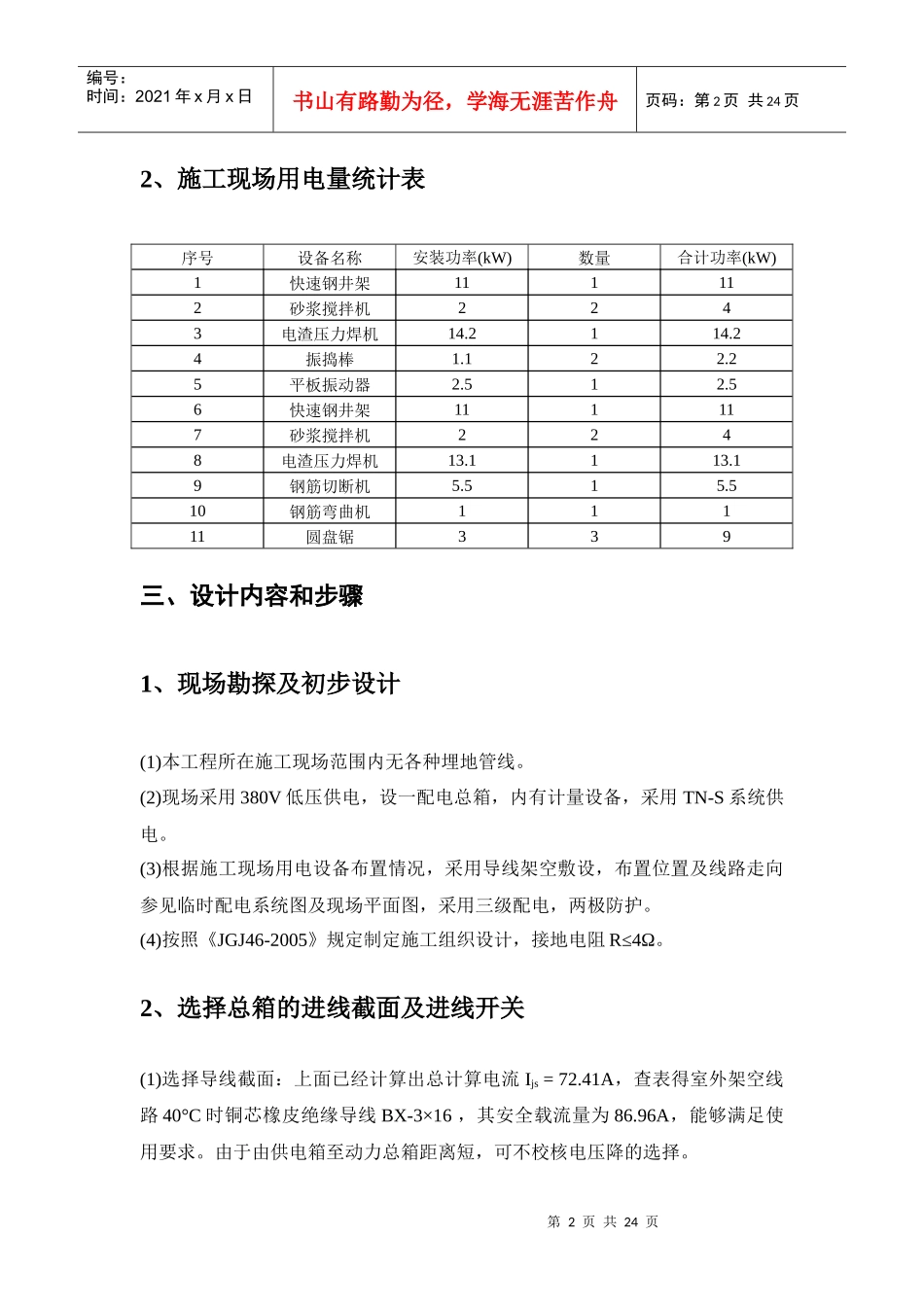

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页一、编制依据1.《建设工程施工现场供用电安全规范》GB50194-93;2.《施工现场临时用电安全技术规范》JGJ46-2005;3.《低压配电设计规范》GB50054-95;4.《供配电系统设计规范》GB50052-95;5.现场临时用电设备负荷和配置资料.二、工程概况：1、工程概况1）.办公综合楼办公综合楼位于厂区东南角，平面呈矩形，东西长53.35米，南北宽25.5米。本工程室内外高差450mm，建筑物高度（室外地面至主要屋面板的板顶）为16.35m，建筑层数为四层，层高均为3.6m，建筑面积为2582.27m2，设有普通产品展厅、接待室、勤杂室、研发产品检测室和精品仓库。全栋建筑共设二樘人行楼梯，每层设卫生间两间。2）.金属加工车间金属加工车间位于厂区西南角，平面呈矩形，南北长79.2米，东西宽56.2米。本工程室内外高差200mm，建筑物高度（室外地面至主要屋面板的板顶）为16.10m，建筑层数为三层，首层层高为6.0m，二层层高为4.8m，三层层高为4.5m，女儿墙高0.6m，建筑面积为10669m2，设有五金精密加工车间、粉冶压制车间和仓库、高压配电室、变压器室、低压配电室、储油间、发电机房。全栋建筑共设三樘人行楼梯和1樘电梯，每层设卫生间1间。3）.热加工车间热加工车间位于厂区西北角，平面呈矩形，东西长56.40米，南北宽36米。本工程室内外高差200mm，建筑物高度（室外地面至主要屋面板的板顶）为10.30m，建筑层数为一层，层高为9m，建筑面积为2034m2；内设有泵房。第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页2、施工现场用电量统计表序号设备名称安装功率(kW)数量合计功率(kW)1快速钢井架111112砂浆搅拌机2243电渣压力焊机14.2114.24振捣棒1.122.25平板振动器2.512.56快速钢井架111117砂浆搅拌机2248电渣压力焊机13.1113.19钢筋切断机5.515.510钢筋弯曲机11111圆盘锯339三、设计内容和步骤1、现场勘探及初步设计(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线架空敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、选择总箱的进线截面及进线开关(1)选择导线截面：上面已经计算出总计算电流Ijs=72.41A，查表得室外架空线路40°C时铜芯橡皮绝缘导线BX-3×16，其安全载流量为86.96A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页(2)选择总进线开关：DZ10-100/3，其脱扣器整定电流值为Ir=80A。(3)选择总箱中漏电保护器：DZ10L-100/3。3、P--1线路上导线截面及分配箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜芯橡皮绝缘穿钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)快速钢井架开关箱至快速钢井架导线截面及开关箱内电气设备选择i)计算电流Kx=0.7，Cosφ=0.7Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×11/(1.732×0.38×0.7)=16.71Aii)选择导线选择BX-3×2.5，其安全载流量为19.76A。iii)选择电气设备选择开关箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir=32A。漏电保护器为DZ15L-30/3。(2)砂浆搅拌机开关箱至砂浆搅拌机导线截面及开关箱内电气设备选择i)计算电流Kx=0.7，Cosφ=0.7Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×2/(1.732×0.38×0.7)=3.04Aii)选择导线选择BX-3×1，其安全载流量为11.07A。iii)选择电气设备选择开关箱内开关为Hk2-15/3，熔断器RC1A-5其最大熔体电流为IRD=5A，漏电保护器为DZ15L-30/3。(3)电渣压力焊机开关箱至电渣压力焊机导线截面及开关箱内电气设备选择第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海...
