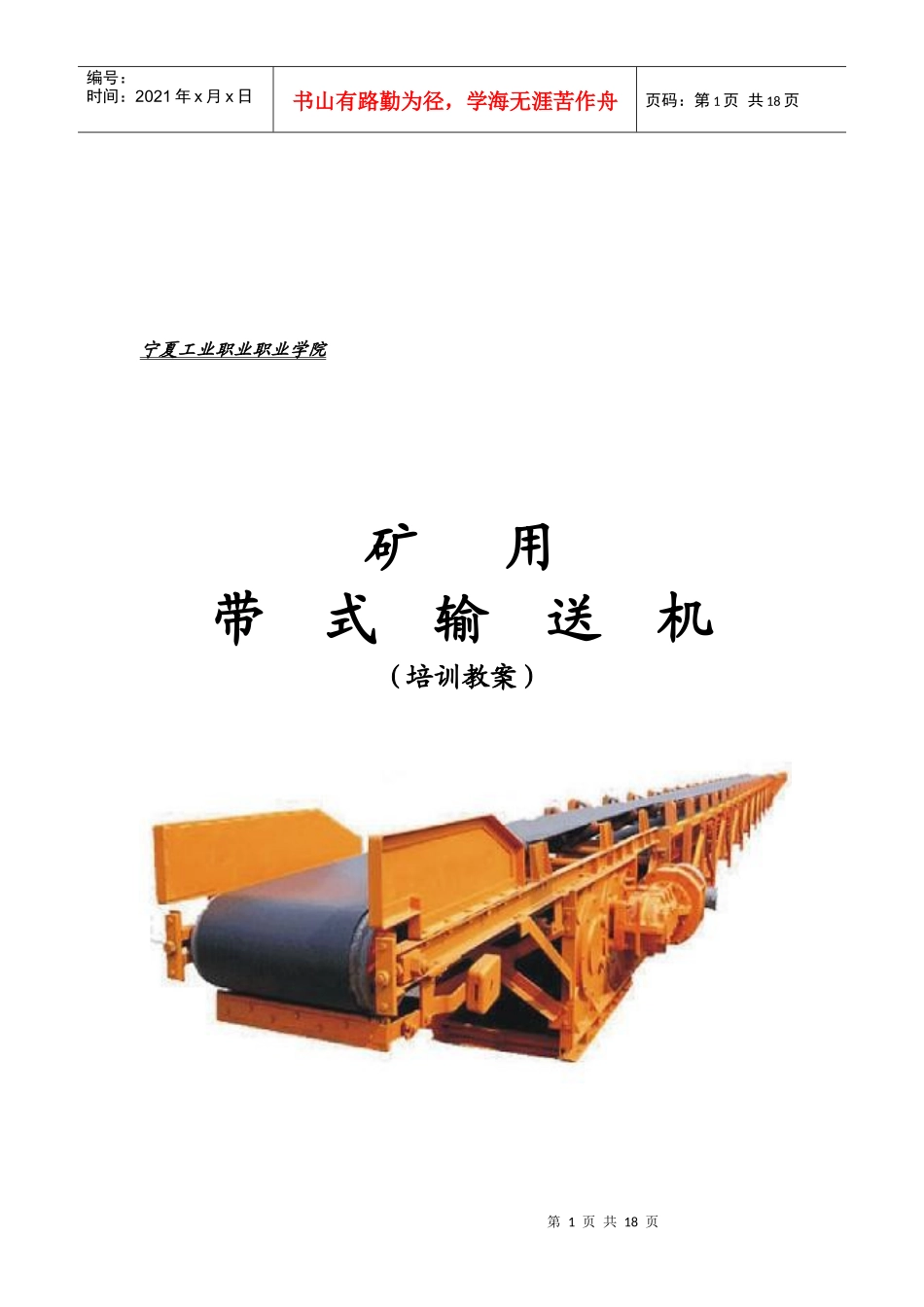

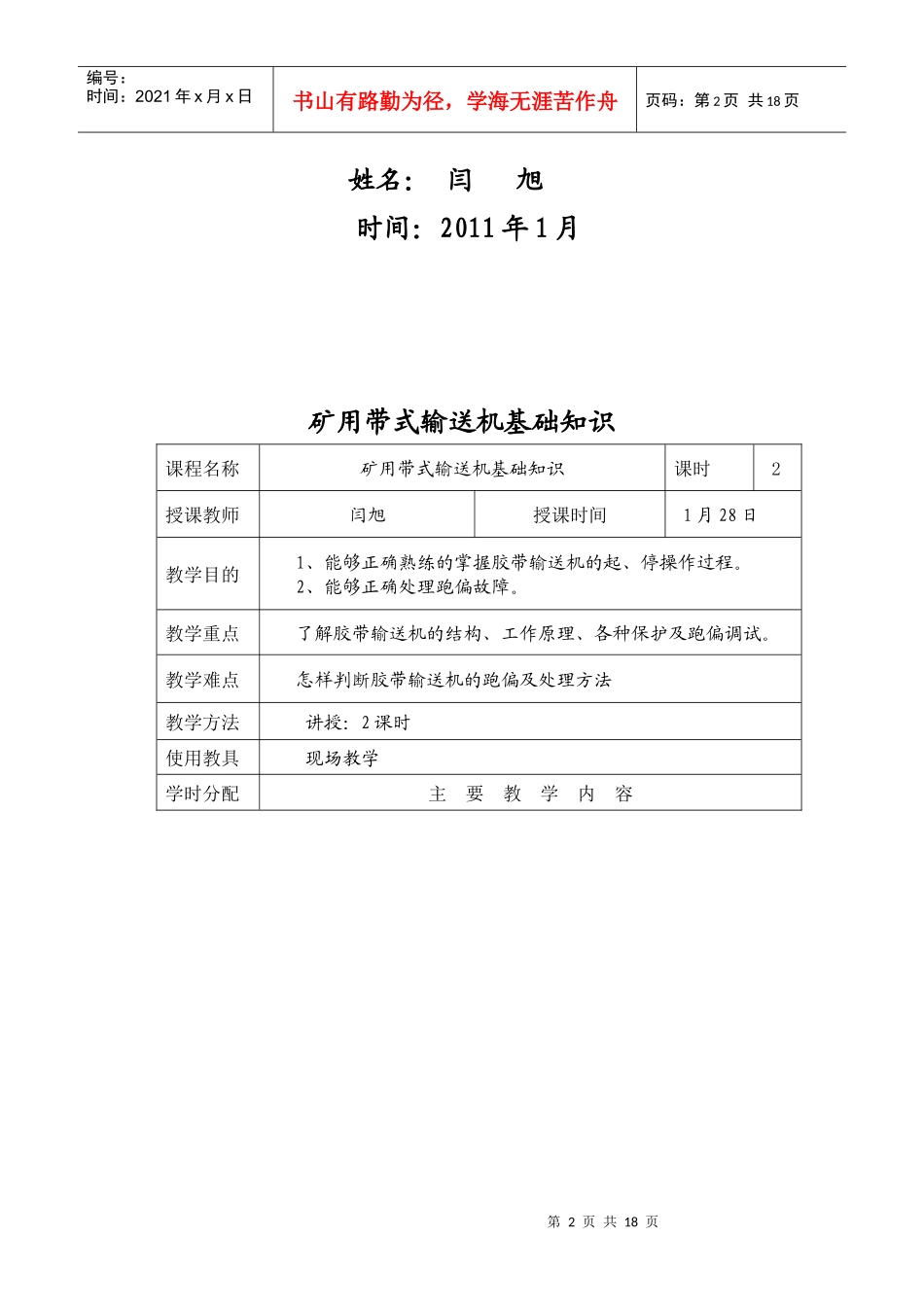

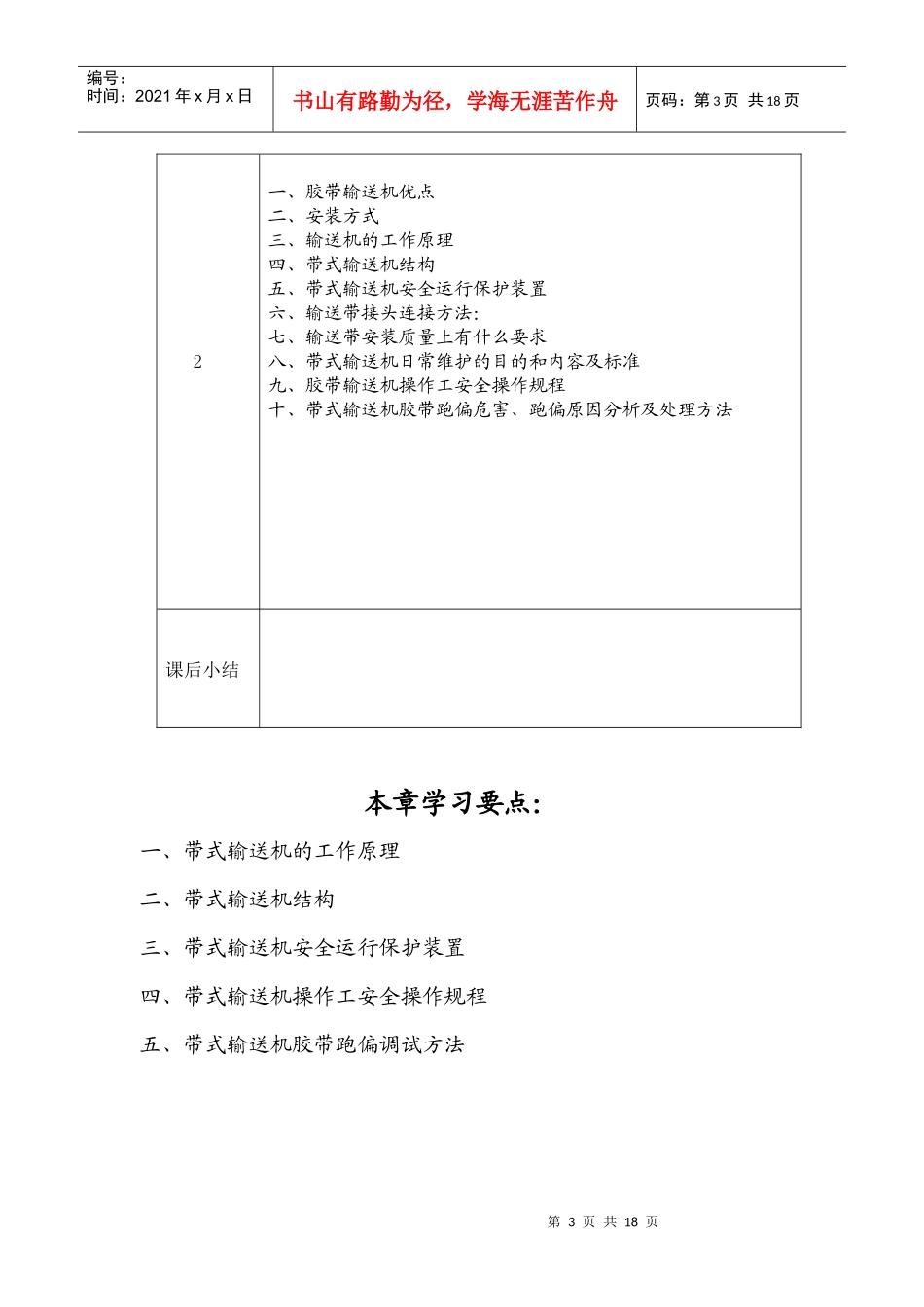

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页宁夏工业职业职业学院矿用带式输送机（培训教案）第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页姓名：闫旭时间：2011年1月矿用带式输送机基础知识课程名称矿用带式输送机基础知识课时2授课教师闫旭授课时间1月28日教学目的1、能够正确熟练的掌握胶带输送机的起、停操作过程。2、能够正确处理跑偏故障。教学重点了解胶带输送机的结构、工作原理、各种保护及跑偏调试。教学难点怎样判断胶带输送机的跑偏及处理方法教学方法讲授：2课时使用教具现场教学学时分配主要教学内容第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页2一、胶带输送机优点二、安装方式三、输送机的工作原理四、带式输送机结构五、带式输送机安全运行保护装置六、输送带接头连接方法：七、输送带安装质量上有什么要求八、带式输送机日常维护的目的和内容及标准九、胶带输送机操作工安全操作规程十、带式输送机胶带跑偏危害、跑偏原因分析及处理方法课后小结本章学习要点：一、带式输送机的工作原理二、带式输送机结构三、带式输送机安全运行保护装置四、带式输送机操作工安全操作规程五、带式输送机胶带跑偏调试方法第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页胶带式输送机俗称“皮带机”，是以胶带、塑料带和化纤带作为承载物料和牵引工件的输送机械，是煤矿机械化采煤工作面顺槽中的主要运煤设备，可伸缩胶带输送机最大的优点是随工作面的推进，可以灵活伸缩。该输送机也用于掘井工作面的运输作业，因此，正确操作胶带输送机对提高工作面的产量至关重要。在煤矿井上、下和其他许多地方得到了广泛的应用。它也是连续式输送原煤机械中应用最广泛的一种重要设备。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页一、其优点如下：1、结构简单，安全可靠。2、使用范围广，输送能力大。3、对线路适应性强、运距长可以一点或多点受料，一点或多点卸料。4、工作时噪音低。5、基建投资少，营运费用低。二、安装方式：可分为固定式、移动式、机架可伸缩式三种三、输送机的工作原理胶带绕过卸载滚筒和改向滚筒经驱动滚筒至机尾滚筒，形成一个无极的环形带，上下两股胶带分别支撑在上下托辊上。拉紧装置使胶带获得一定的张紧力。物料经机尾的装料口落到上部胶带上，随胶带运行至端部卸载。工作时驱动滚筒和减速器与电机相连接，通过电机的驱动，靠胶带与驱动滚筒间的磨檫力带动胶带运动，从而实现输送功能。四、带式输送机结构1、驱动装置1）电动机、2）联轴器、3）减速器、4）制动器（电磁闸瓦式）、5）逆止器（滚柱逆止器）。6）驱动滚筒和导向滚筒。2、输送带第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页即使承载部件，又是牵引部件。3、托辊（槽形托辊<上>、平形托辊<下>、缓冲托辊<落料点>、调心托辊<上下都有，自动调整皮带跑遍用>）。4、支架5、张紧装置（螺杆式拉紧装置、重锤拉紧装置、固定绞车拉紧装置、自动液压拉紧装置、四种）。将输送带张紧，使输送带与驱动滚筒具备足够的摩擦力，使两滚筒间的输送带控制在一定的扰度范围内，从而使带式输送机正常运转。6、储带装置（便于皮带架延长、缩短，或为下一次皮带做接头准备）五、带式输送机安全运行保护装置（一）速度、打滑保护装置通常使用速度传感器当带式输送机运行时，在驱动滚筒与输送带之间接触部分产生相对位移并持续时间在2秒以上时，实现保护后延续停机。安装地点：一般安装在皮带机头部位的下带部。（二）跑偏保护装置其传感器通常在胶带两侧成对出现，当带式输送机的输送带运行超过托棍边缘20mm时使传感器的导杆偏离一定的角度并持续一定的时间实现保护后的延续停机。第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页安装地点：分别安装与...
