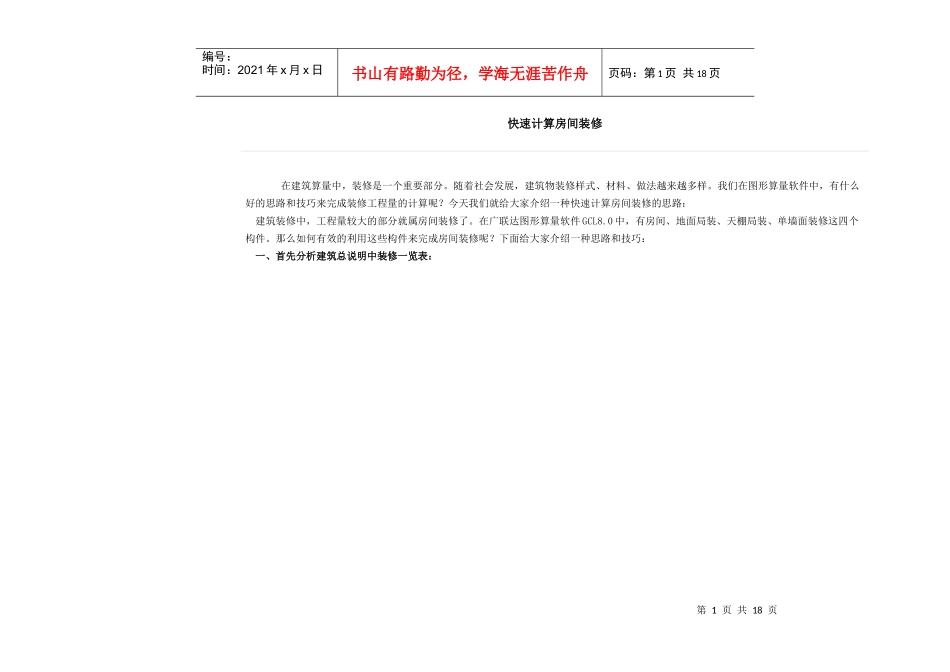

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页快速计算房间装修在建筑算量中，装修是一个重要部分。随着社会发展，建筑物装修样式、材料、做法越来越多样。我们在图形算量软件中，有什么好的思路和技巧来完成装修工程量的计算呢？今天我们就给大家介绍一种快速计算房间装修的思路：建筑装修中，工程量较大的部分就属房间装修了。在广联达图形算量软件GCL8.0中，有房间、地面局装、天棚局装、单墙面装修这四个构件。那么如何有效的利用这些构件来完成房间装修呢？下面给大家介绍一种思路和技巧：一、首先分析建筑总说明中装修一览表：第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页不难看出房间装修都是由楼地面、墙面、天棚等做法的不同组合，这时我们就可以利用建立虚构件做法的思路来进行定义，即虚构件不绘图，只套做法，方便各种房间选用。二、建立虚构件及做法。我们可以将虚构件建立在固定某一层或者建立个子楼层，如1.1层。然后到该层定义房间：第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页我们将楼地面、墙面、天棚用房间定义，名称详细写明采用图集号、材质。这样做的目的是方便后面进行做法复用时查看。然后按照图籍和材质把虚构件做法一一套好：三、到相应楼层建立房间。如三层，我们建立房间：卧室、客厅、厨房、阳台、健身房等。然后通过做法选配，选配子楼层1.1中第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页的虚构件做法，这样即可快速完成每类房间的做法组合。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页四、一层房间做法组合完成后，即可切换到其他层按类似的方法组合房间做法。遇到相同房间，可以按照上面的方法直接选配已完成的房间做法，也可以将已完成的房间做法“做法刷”到目标层的房间上。第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页使用技巧：1、选择做法时可以通过鼠标拉框选择编码前的序号；也可以通过Ctrl+左键或Shift+左键进行多行选择；2、建立构件和套做法时，快速切换楼层可以直接通过构件管理界面的楼层切换实现；同时我们可以通过构件层复第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页制来快速建立构件和复制做法：第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页3、当目标构件已经存在做法，通过选配、做法刷、构件层复制做法等套用做法时，软件会提示，我们要注意选择；4、当我们不小心将做法套取错误时，可以通过手动一条条删除，也可以通过做法查询批量删除：第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页通过上面的方法我们可以很便捷的处理房间的统一装修，然而当房间内装修局部有不同做法时，我们就可以通过另外三个构件：地面局装、天棚局装、单墙面装修来实现。地面局装、天棚局装、单墙面装修（内墙）必须在存在房间的前提下布置。我们只需要在相应的位置通过点、直线、矩形等方法绘制到房间中，已布置的房间装修会自动考虑与局装的扣减。外墙装修可以直接布置单墙面装修（外墙）来计算。第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页版本差异·图形算量GCL8.0(版本1419）作者：2007-07-19一、建立工程1、新建向导和“工程设置”中增加了“自动生成默认构件”选项。用户可根据需要选择新建的工程是否自动创建默认构件；2、“工程设置”的“楼层管理”页面中增加了主要构件的砼标号、砂浆标号信息的设置功能。便于用户统一设置和调整当前工程主要构件的标号信息，同时为“楼层换算”功能做好前期工作；3、“工程设置”页面，增加了“自动生成默认构件”选项。用户可根据需要针对当前工程选择后面建立的楼...
