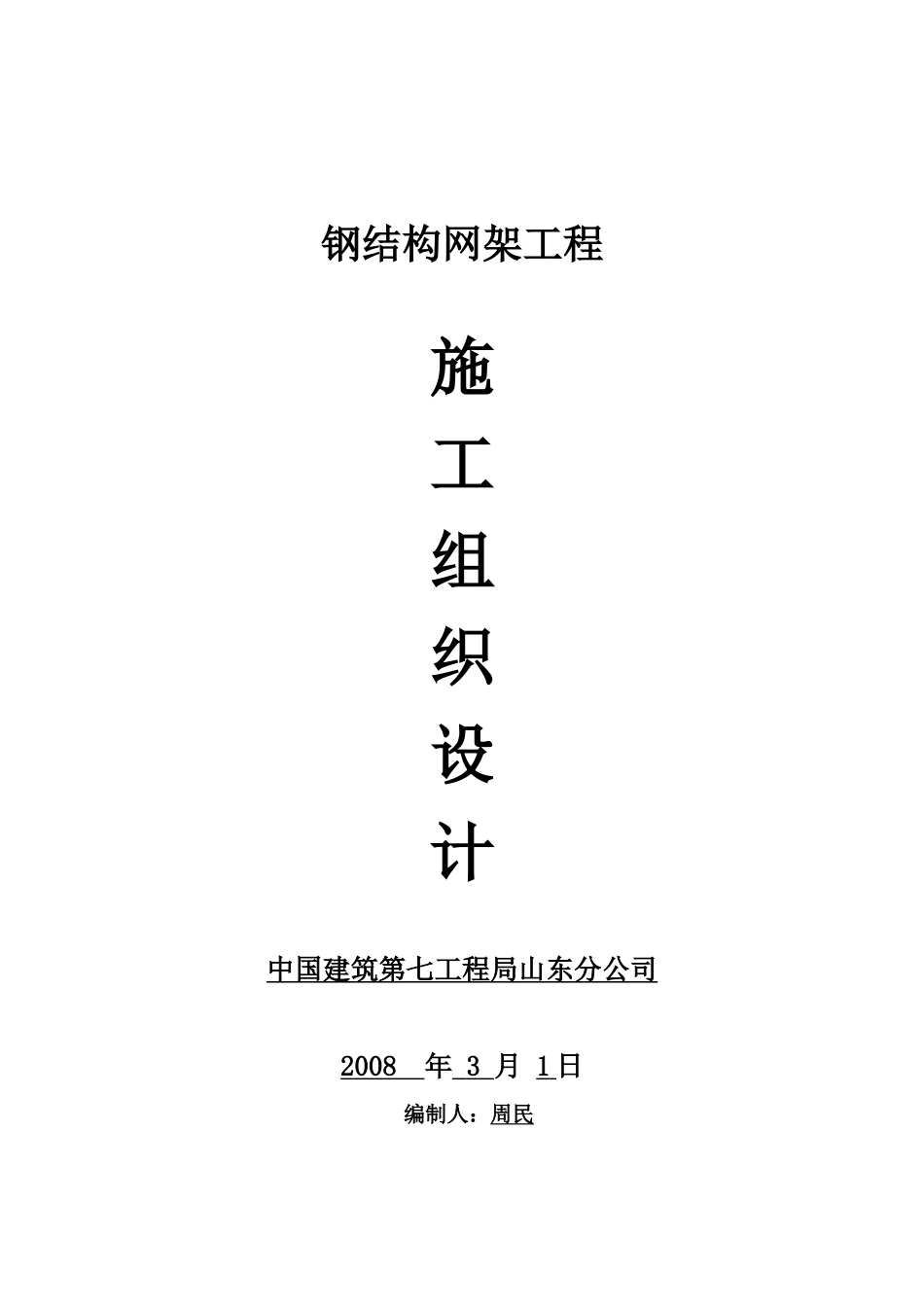

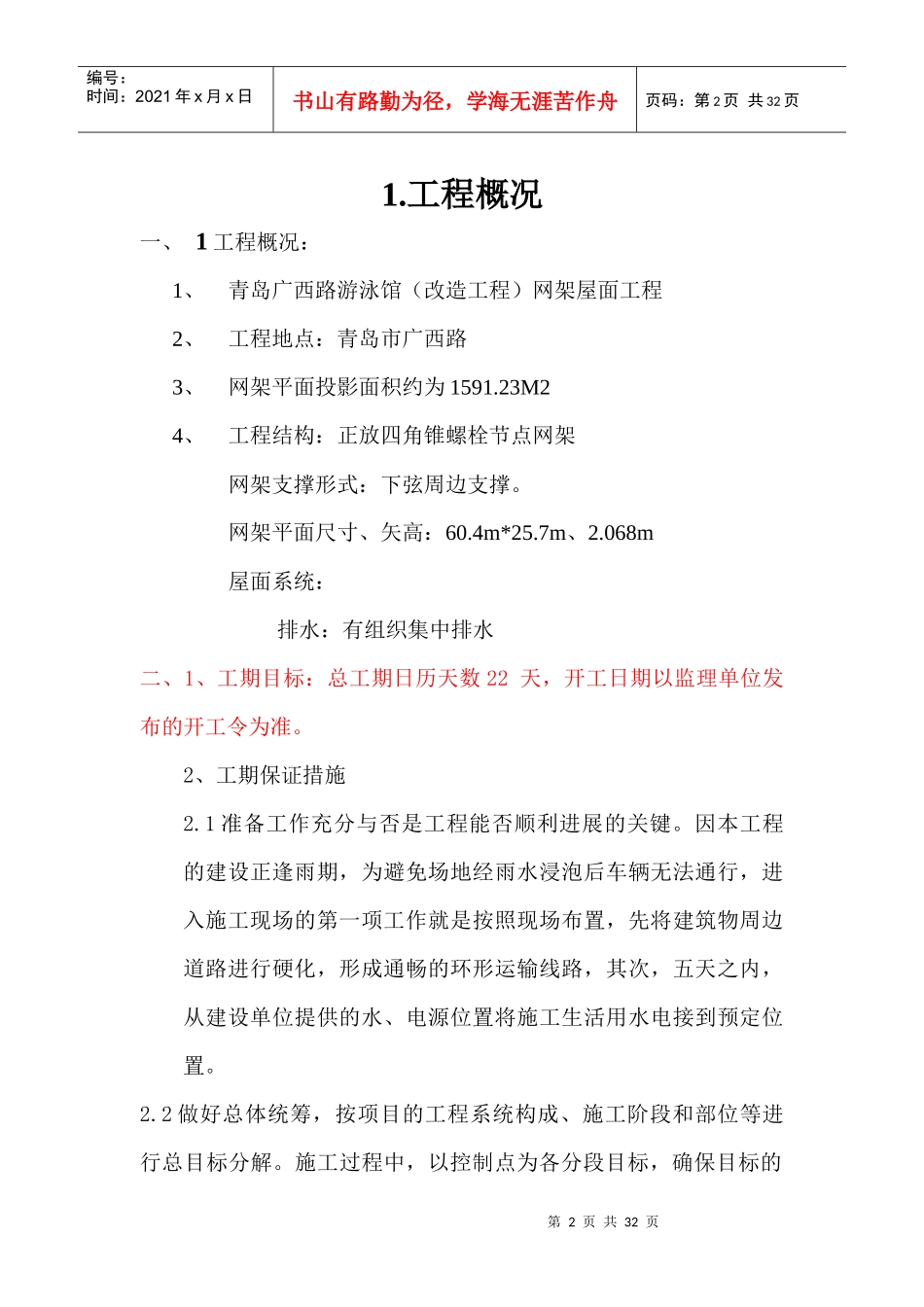

钢结构网架工程施工组织设计中国建筑第七工程局山东分公司2008年3月1日编制人：周民第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页1.工程概况一、1工程概况：1、青岛广西路游泳馆（改造工程）网架屋面工程2、工程地点：青岛市广西路3、网架平面投影面积约为1591.23M24、工程结构：正放四角锥螺栓节点网架网架支撑形式：下弦周边支撑。网架平面尺寸、矢高：60.4m*25.7m、2.068m屋面系统：排水：有组织集中排水二、1、工期目标：总工期日历天数22天，开工日期以监理单位发布的开工令为准。2、工期保证措施2.1准备工作充分与否是工程能否顺利进展的关键。因本工程的建设正逢雨期，为避免场地经雨水浸泡后车辆无法通行，进入施工现场的第一项工作就是按照现场布置，先将建筑物周边道路进行硬化，形成通畅的环形运输线路，其次，五天之内，从建设单位提供的水、电源位置将施工生活用水电接到预定位置。2.2做好总体统筹，按项目的工程系统构成、施工阶段和部位等进行总目标分解。施工过程中，以控制点为各分段目标，确保目标的第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页实现。施工前及过程中加强计划管理，保证材料、设备及时进场，这是实现工期目标的物质保证。本工程的特点是单体多，一次性所需周转材料、施工机械多，为保证施工供应，我们提前做好使用计划，采取部分用自己公司的材料设备，部分租赁的办法予以解决，此项工作安排专人负责联系供应。2.网架结构预制过程的管理和监控2.1材料管理2.1.1钢材2.1.1.1一般网架结构常用钢材牌号为Q345和Q235。其化学成份和机械性能应分别符合GB/T1591—94《低合金高强度结构钢》和GB700—88《碳素结构钢》的规定。2.1.1.2进库钢材必须附有质量证明书，且由材料员认真核对各项指标，确认符合1.1.1有关规定后方可验收入库。2.1.1.3仔细检查钢材外观质量，当其表面有锈蚀麻点或划痕等缺陷时，其深度不得大于0.2mm.2.1.1.4在加工中，若钢材断面或断口处发现分层、夹渣等缺陷时.应立即通报工程项目负责人，由其组织有关人员共同研究解决办法。2.1.1.5所有钢材分类堆放，标明材质、规格并堆放平稳，安排料单发料。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页2.1.2焊材2.1.2.1焊材品种规格:埋弧自动焊：焊丝H08MnAφ3.0+HJ431CO2气体保护焊：焊丝H08MnSiφ1.2+混合气体手工电弧焊：焊条E43XX型（用于Q235钢）E50XX型（用于Q345钢）2.1.2.2焊材的性能要求焊材的各项性能指标应符合GB/T5117—95《碳钢焊条》和GB/T5118—95《低合金钢焊条》的规定。焊丝的各项性能指标应分别符合GB/T14957—94《溶化焊用钢丝》和GB/T14958—94《气体保护电弧焊用碳钢、低合金钢焊丝》的规定。焊剂应符合GB12470—90《低合金钢埋弧焊用焊剂》的规定。2.1.2.3焊材的入库要求焊材应有出厂质量证明书，焊材入库时材料员要认真核对各项性能指标，确认质量符合1.2.2条规定后方可验收入库。焊材库房应干燥、通风良好，焊材应分类堆放，与地面及墙壁距离≥300mm。严禁使用药皮脱落或焊芯生锈的焊条和焊条受潮结块的焊剂。2.1.2.4焊接保护气体要求焊接用保护气体应符合工艺要求，当采用二氧化碳气体保第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页护焊时，二氧化碳气体纯度不应低于99.5%，且其含水量应小于0.05%，焊接重要结构时，其含水量应小于0.005%。应符合《焊接用二氧化碳》（HG/T2537）。2.1.2.5焊材的烘干焊材烘干发放，应有专人负责，并做好记录，焊条领出后应立即放入保温筒内，做到随用随取。2.1.3油漆2.1.3.1油漆品种规格必须符合设计规定。2.1.3.2进库油漆应有质量合格证，且由材料员核对名称、型号、颜色、生产日期等确认合格后方可验收入库。2.1.3.3油漆库房是重点防火区，库内应通风良好，附近杜绝火源，并配备足够量的灭火器，悬挂“严禁烟火”警告牌。2.2质量标准2.2.1网架结构制作必须符合GB50205—2001《钢结构施工验收规范》的有关规定和具体工程的网...
