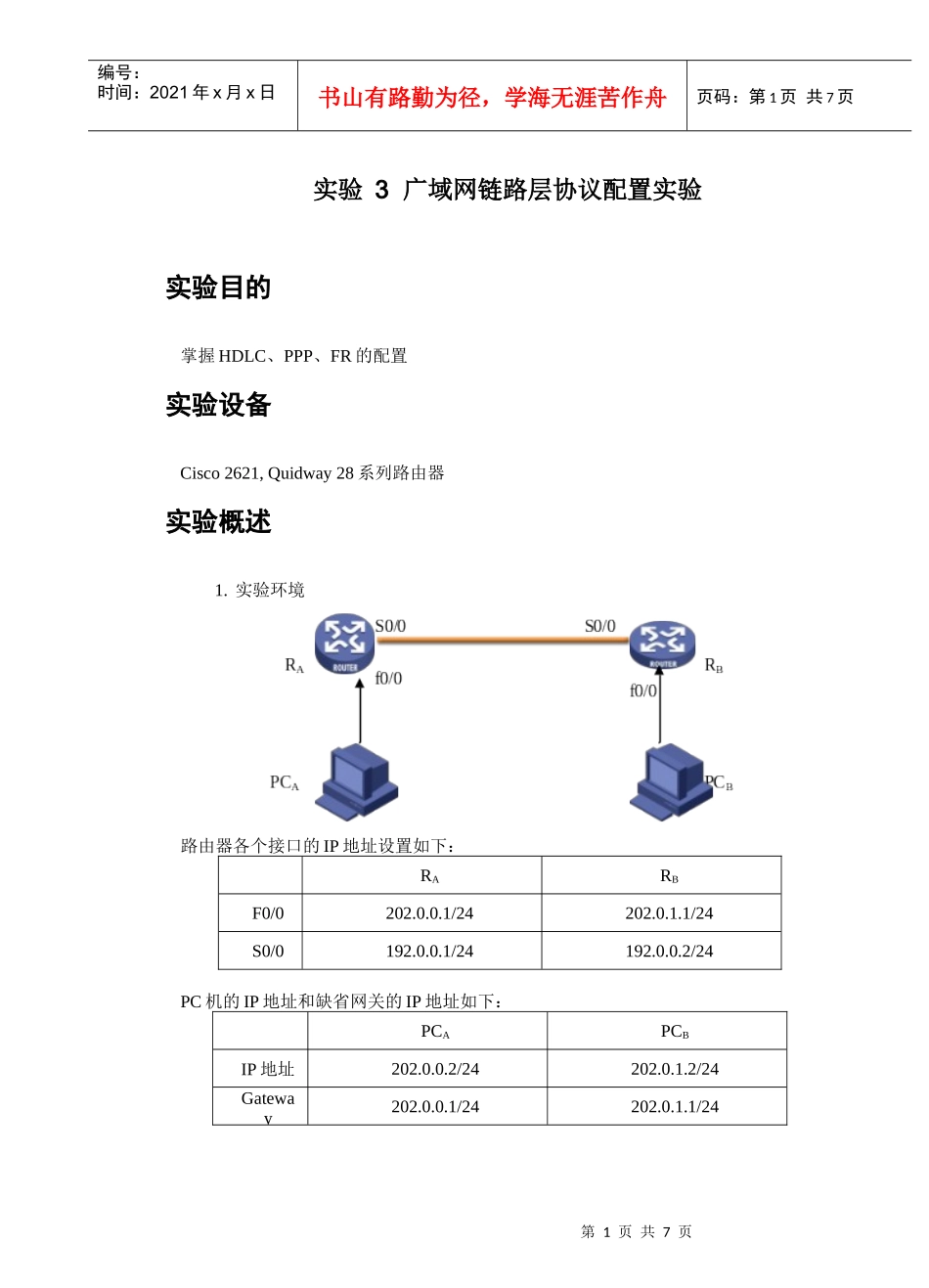

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页实验3广域网链路层协议配置实验实验目的掌握HDLC、PPP、FR的配置实验设备Cisco2621,Quidway28系列路由器实验概述1.实验环境路由器各个接口的IP地址设置如下：RARBF0/0202.0.0.1/24202.0.1.1/24S0/0192.0.0.1/24192.0.0.2/24PC机的IP地址和缺省网关的IP地址如下：PCAPCBIP地址202.0.0.2/24202.0.1.2/24Gateway202.0.0.1/24202.0.1.1/24第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页为了保证配置不受影响，请在实验前清除路由器的所有配置有重新启动（Cisco的路由器删除startup-config文件，Quidway的路由器删除saved-config文件）。2.实验步骤1）配置路由器的接口IP地址和主机地址，修改路由器名称为RA和RB；2）在路由器的串口上配置HDLC协议，查看路由器的配置文件，并测试PCA和PCB之间的连通性；3）在路由器的串口上配置无验证的PPP协议，查看路由器的配置文件，并测试PCA和PCB之间的连通性；4）在路由器的串口上配置PAP认证的PPP协议，查看路由器的配置文件，并测试PCA和PCB之间的连通性；5）在路由器的串口上配置CHAP认证的PPP协议，查看路由器的配置文件，并测试PCA和PCB之间的连通性；6）在路由器的串口上配置帧中继协议，查看路由器的配置文件，并测试PCA和PCB之间的连通性。实验内容1．配置HDLC协议，测试PCA和PCB之间的连通性，填写表1。在端口状态下命令：link-protocolhdlc（Quidway命令)encapsulationhdlc（Cisco命令）表1实验步骤观察内容显示路由器的串口状态Command:showinterfaces0/0或：displayinterfaces0/0Serial0/0isup,lineprotocolisdownHardwareisPowerQUICCSerialInternetaddressis192.0.0.1/24MTU1500bytes,BW2000000Kbit,DLY20000usec,reliability255/255,txload1/255,rxload1/255EncapsulationHDLC,loopbacknotset测试PC1/PC2连通状态Command:pingPinging202.0.1.2with32bytesofdata:Requesttimedout.Requesttimedout.Requesttimedout.Requesttimedout.Pingstatisticsfor202.0.1.2:Packets:Sent=4,Received=0,Lost=4(100%loss),2．配置无验证的PPP协议，测试PCA和PCB之间的连通性，填写表2。在端口状态下命令：link-protocolppp（Quidway命令)encapsulationppp（Cisco命令）第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页表2实验步骤观察内容显示路由器的串口状态Command:showinterfaces0/0或：displayinterfaces0/0Serial0/0isup,lineprotocolisupHardwareisPowerQUICCSerialInternetaddressis192.0.0.1/24MTU1500bytes,BW2000000Kbit,DLY20000usec,reliability255/255,txload1/255,rxload1/255EncapsulationPPP,loopbacknotset测试PC1/PC2连通状态Command:pingPinging202.0.1.2with32bytesofdata:Requesttimedout.Requesttimedout.Requesttimedout.Requesttimedout.Pingstatisticsfor202.0.1.2:Packets:Sent=4,Received=0,Lost=4(100%loss),3．配置采用PAP验证的PPP协议，PAP验证是单向验证，RA作为主验证方，RB作为被验证方，是明文验证，配置中要注意双方的密码必须一致且区分大小写。配置完成后在串口上要shutdown接口后再noshutdown（Cisco命令）/undoshutdown（Quidway命令）使之生效后才能检测是否配置正确。验证方配置a)配置验证方式pppauthentication-modepapb)配置用户列表[RA]local-useruser-B[RA]passwordsimplesharepass[RA]service-typeppp被验证方配置c)配置PAP用户名ppppaplocal-userusernamepassword{simple|cipher}password在Cisco路由器中用到的命令格式如下：Router(config)#hostnamename要验证方的用户名和口令第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页Router(config)#usernamenamepasswordpasswordEnablesPAP/CHAP认证Router(config-if)#pppauthentication{chap|chappap|papchap|pap}测试PCA和PCB之间的连通性，填写表3。表3实验步骤观察内容显示路由器的串口状态Command:showinterfaces0...
