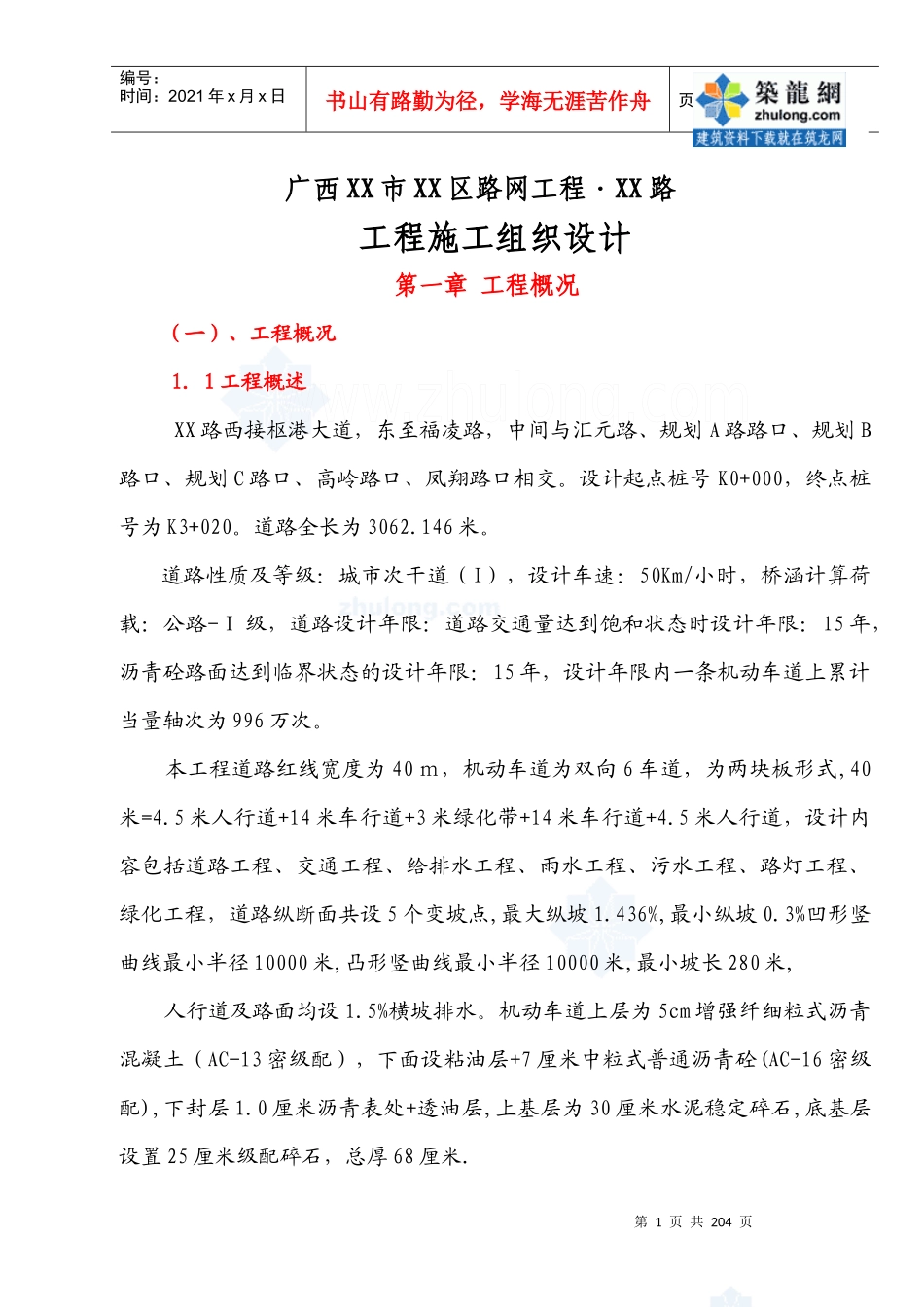

第1页共204页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共204页广西XX市XX区路网工程·XX路工程施工组织设计第一章工程概况（一）、工程概况1．1工程概述XX路西接枢港大道，东至福凌路，中间与汇元路、规划A路路口、规划B路口、规划C路口、高岭路口、凤翔路口相交。设计起点桩号K0+000，终点桩号为K3+020。道路全长为3062.146米。道路性质及等级：城市次干道（I），设计车速：50Km/小时，桥涵计算荷载：公路-Ⅰ级，道路设计年限：道路交通量达到饱和状态时设计年限：15年，沥青砼路面达到临界状态的设计年限：15年，设计年限内一条机动车道上累计当量轴次为996万次。本工程道路红线宽度为40ｍ，机动车道为双向6车道，为两块板形式,40米=4.5米人行道+14米车行道+3米绿化带+14米车行道+4.5米人行道，设计内容包括道路工程、交通工程、给排水工程、雨水工程、污水工程、路灯工程、绿化工程，道路纵断面共设5个变坡点,最大纵坡1.436%,最小纵坡0.3%凹形竖曲线最小半径10000米,凸形竖曲线最小半径10000米,最小坡长280米,人行道及路面均设1.5%横坡排水。机动车道上层为5cm增强纤细粒式沥青混凝土（AC-13密级配），下面设粘油层+7厘米中粒式普通沥青砼(AC-16密级配),下封层1.0厘米沥青表处+透油层,上基层为30厘米水泥稳定碎石,底基层设置25厘米级配碎石，总厚68厘米.第2页共204页第1页共204页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共204页人行道采用6cm厚砼预制彩色联锁型透水砖,下设3cm厚M7.5水泥砂浆联结层,15cm6%水泥稳定碎石基层.本工程区域内现状无建成给水系统,本工程给水管径是按照本工程可研报告设计的管径,采用生产、生活分质供水，设计2套给水系统均按双侧布管，分别布置于道路两侧人行道下，生活给水管距路中19米。生产给水距路中17米，生活给水管径为DN150～DN200管道总长6187米，生产给水管径DN300～DN600，管道总长6204米。本工程区域内现状排水基本按自然地形就近排入鱼塘、低洼地及水库，本工程汇水面积为232.16ha，排水采用分流制。雨水管布置于道路两侧机动车道下，距路中12.3米。设计管径D600～D2000，管道总长5980米，预埋综合管道为D400～D800，管道总长698米。污水管道按规划排入高岭路规划污水管道中，高岭路～福凌路段污水排入福凌路规划污水管中，污水排水体系采用分流制，汇水面积为171.92ha，污水管道布置机动车道下，距路中14.5米.设计污水管径D300～D1000,管道总长5975米。路灯工程本路网属三级用电负荷,路灯负荷约140KW,后期广告及景观照明用电60KW.按变压器负载率β=0.70考虑,变压器视在容量为317KVA,全路段采用双侧13米双挑中杆灯(5×NG-400W),灯具采用截光型灯具,灯杆间距30～32米,路口拓宽段采用13M球场灯,路灯干线选用YJV-0.6/1KV-5×25(全夜灯用)及YJV-0.6/1KV-4×25(半夜灯用)交联聚氯乙烯电缆,供电半径0.8KM,线路末端电压损失U≤6%.敷设方式为电缆穿PVC-75阻燃塑料管埋地敷设(埋深0.7米),第3页共204页第2页共204页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共204页过路段加套直径100热镀锌钢管保护(埋深1.0米)交通工程在路口预埋信号灯管线,实非机动车二次过街,信号灯在汇元路口、规划B路口、规划C路口、凤翔路口设置信号灯系统一套，信号控制机应具备多时段多功能控制，如黄闪，两相位半自动，多相位半自动，多相位手控及全自动控制，并带有标准的RS-232通讯软件功能。信号灯采用LED发光方式，机动车信号灯，采用外径为400㎜的灯具。信号灯工作电压：AC220V+20%，50HZ；工作环境温度：-20～70摄氏度；防尘防水达P43级。信号灯基础须安装地线，接地电阻小于或等于4欧姆。绿化工程采用苹婆列植做为行道树,株距8米,高5-5.5米,冠幅2.5-3米,中央分车带采用规则式种植配置,上层采用观花树种大花紫薇、洋紫荆株，串层以小叶紫与胡椒木树点缀,地被层以毛杜鹃,巴西野毛牡丹，韭兰，红叶石楠间隔块状种植。1．2自然条件XX市位于北纬23°16′至26°29′、东经108°24′至110°28′之间，位居广西中部，是名副其实的“桂中”。XX市地貌：东部大瑶山山脉是广西山字型构造的东翼...
