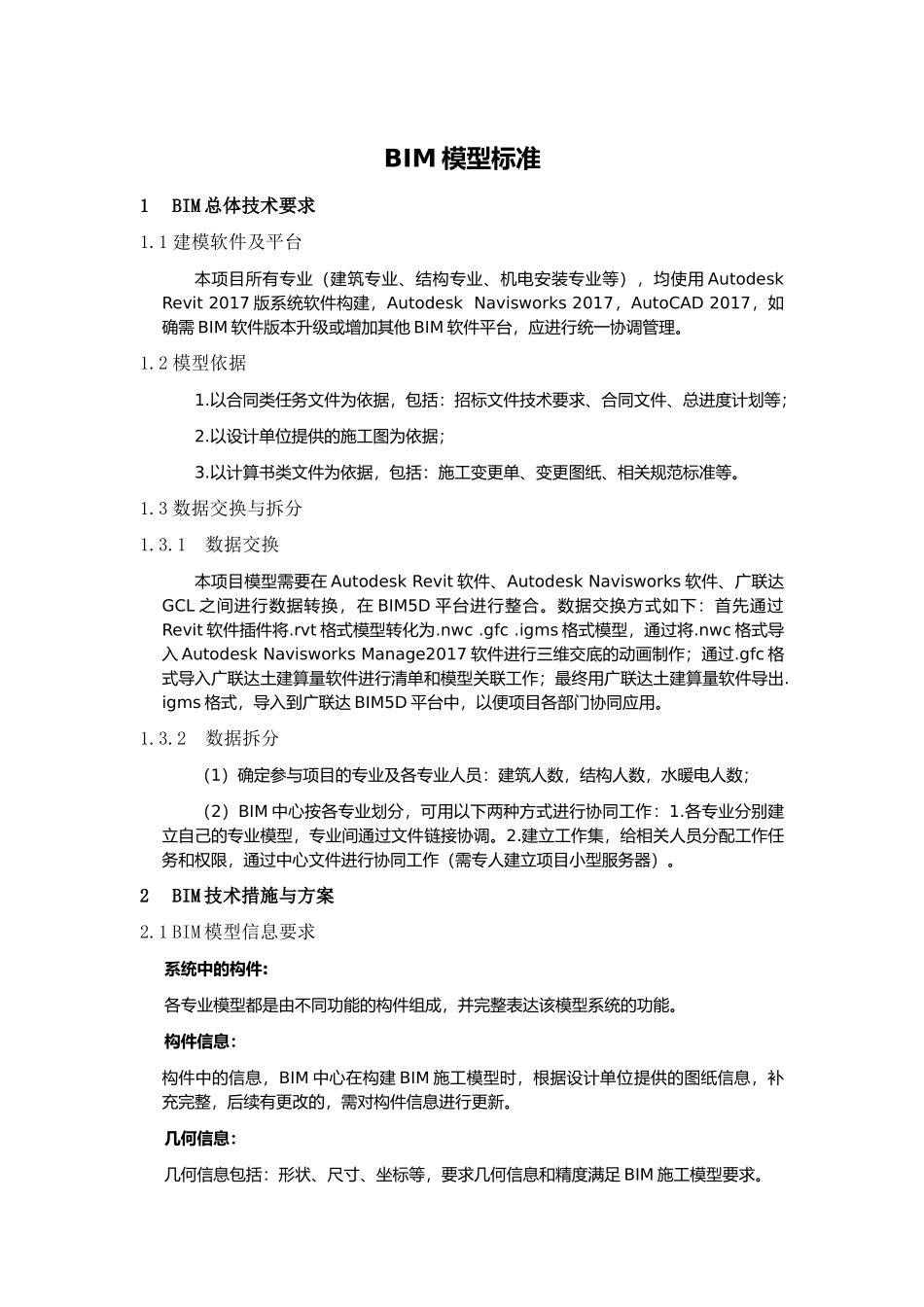

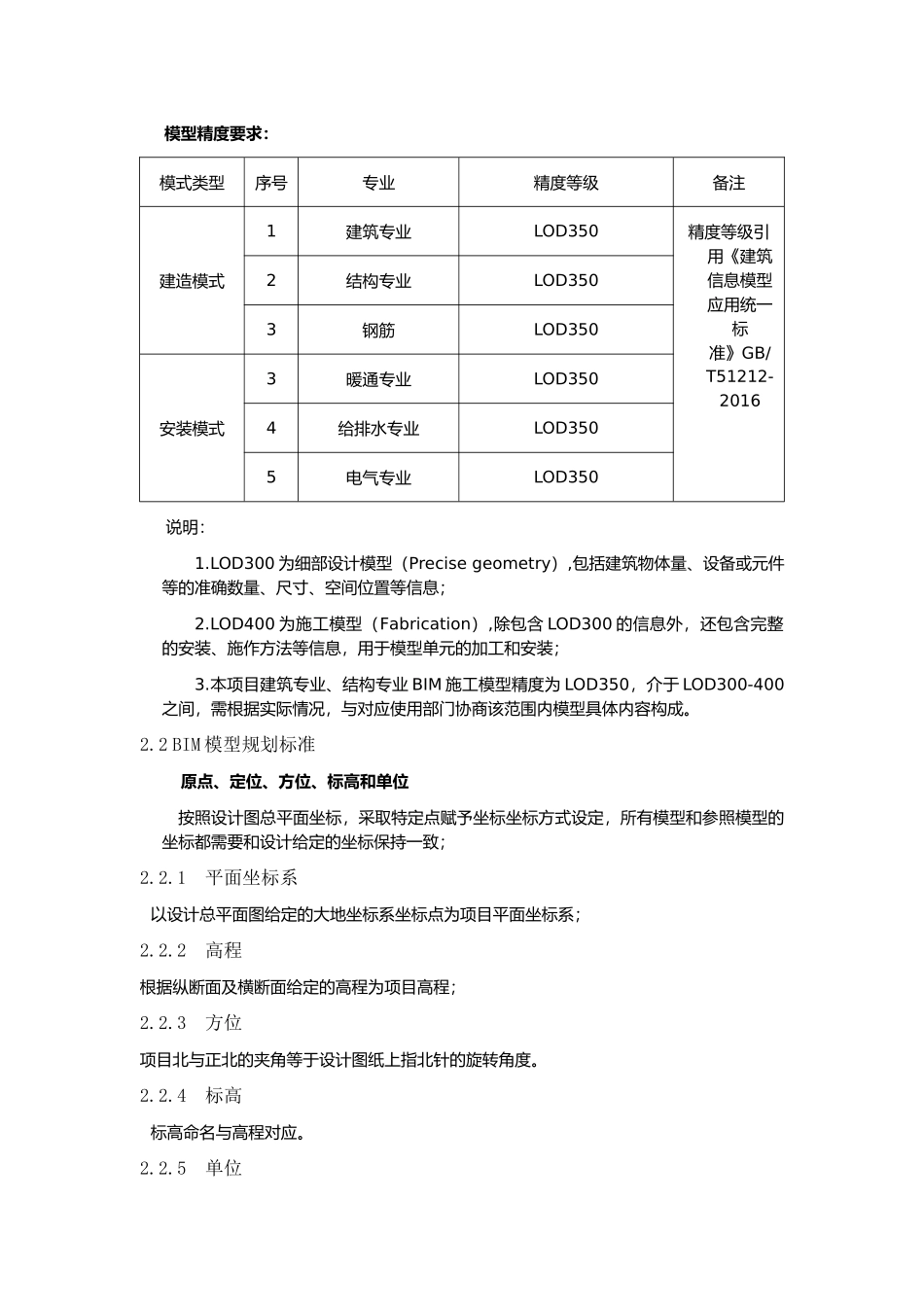

BIM模型标准1BIM总体技术要求1.1建模软件及平台本项目所有专业（建筑专业、结构专业、机电安装专业等），均使用AutodeskRevit2017版系统软件构建，AutodeskNavisworks2017，AutoCAD2017，如确需BIM软件版本升级或增加其他BIM软件平台，应进行统一协调管理。1.2模型依据1.以合同类任务文件为依据，包括：招标文件技术要求、合同文件、总进度计划等；2.以设计单位提供的施工图为依据；3.以计算书类文件为依据，包括：施工变更单、变更图纸、相关规范标准等。1.3数据交换与拆分1.3.1数据交换本项目模型需要在AutodeskRevit软件、AutodeskNavisworks软件、广联达GCL之间进行数据转换，在BIM5D平台进行整合。数据交换方式如下：首先通过Revit软件插件将.rvt格式模型转化为.nwc.gfc.igms格式模型，通过将.nwc格式导入AutodeskNavisworksManage2017软件进行三维交底的动画制作；通过.gfc格式导入广联达土建算量软件进行清单和模型关联工作；最终用广联达土建算量软件导出.igms格式，导入到广联达BIM5D平台中，以便项目各部门协同应用。1.3.2数据拆分（1）确定参与项目的专业及各专业人员：建筑人数，结构人数，水暖电人数；（2）BIM中心按各专业划分，可用以下两种方式进行协同工作：1.各专业分别建立自己的专业模型，专业间通过文件链接协调。2.建立工作集，给相关人员分配工作任务和权限，通过中心文件进行协同工作（需专人建立项目小型服务器）。2BIM技术措施与方案2.1BIM模型信息要求系统中的构件:各专业模型都是由不同功能的构件组成，并完整表达该模型系统的功能。构件信息：构件中的信息，BIM中心在构建BIM施工模型时，根据设计单位提供的图纸信息，补充完整，后续有更改的，需对构件信息进行更新。几何信息：几何信息包括：形状、尺寸、坐标等，要求几何信息和精度满足BIM施工模型要求。模型精度要求：模式类型序号专业精度等级备注建造模式1建筑专业LOD350精度等级引用《建筑信息模型应用统一标准》GB/T51212-20162结构专业LOD3503钢筋LOD350安装模式3暖通专业LOD3504给排水专业LOD3505电气专业LOD350说明：1.LOD300为细部设计模型（Precisegeometry）,包括建筑物体量、设备或元件等的准确数量、尺寸、空间位置等信息；2.LOD400为施工模型（Fabrication）,除包含LOD300的信息外，还包含完整的安装、施作方法等信息，用于模型单元的加工和安装；3.本项目建筑专业、结构专业BIM施工模型精度为LOD350，介于LOD300-400之间，需根据实际情况，与对应使用部门协商该范围内模型具体内容构成。2.2BIM模型规划标准原点、定位、方位、标高和单位按照设计图总平面坐标，采取特定点赋予坐标坐标方式设定，所有模型和参照模型的坐标都需要和设计给定的坐标保持一致；2.2.1平面坐标系以设计总平面图给定的大地坐标系坐标点为项目平面坐标系；2.2.2高程根据纵断面及横断面给定的高程为项目高程；2.2.3方位项目北与正北的夹角等于设计图纸上指北针的旋转角度。2.2.4标高标高命名与高程对应。2.2.5单位1）项目中所有模型均应使用统一的单位与度量制。默认的项目单位为mm，用于显示临时尺寸精度；2）标注尺寸样式默认为mm,带0位小数;3）二维输入/输出文件应遵循为特定类型的工程图规定的单位和度量制；4）在与项目坐标系相关的场地文件中，1DWG单位=1m；5）在图元、详图、剖面、立面和建筑结构轮廓图中，1DWG单位=1mm。2.2.6BIM模型文件格式本项目BIM施工图文件格式如下：1）成果文件格式（1）AutodeskRevit:.rvt（2）Navisworks:.nwd（3）BIM5D:.B5D（4）视频文件:.MP42）交换文件格式（1）AutoCAD与AutodeskRevit交换文件格式：.dwg（2）AutodeskRevit与Navisworks交换文件格式：.nwc（2）AutodeskRevit与BIM5D交换文件格式：.B5D（2）AutodeskRevit与GCL交换文件格式：.gfc（2）GCL与BIM5D交换文件格式：.igms3）浏览文件格式（1）Navisworks：.nwf如有其它文件格式要求，则根据实际情况进行格式转换，以保证模型信息的完整性和可读性。2.2.7视图模板本项目视图模板如下表视图模板参数名称建筑立面图建筑GA平面图建筑剖面图场地平面图场地剖面图视图样式立面图、剖面图和详地面、结构和区域平面...
