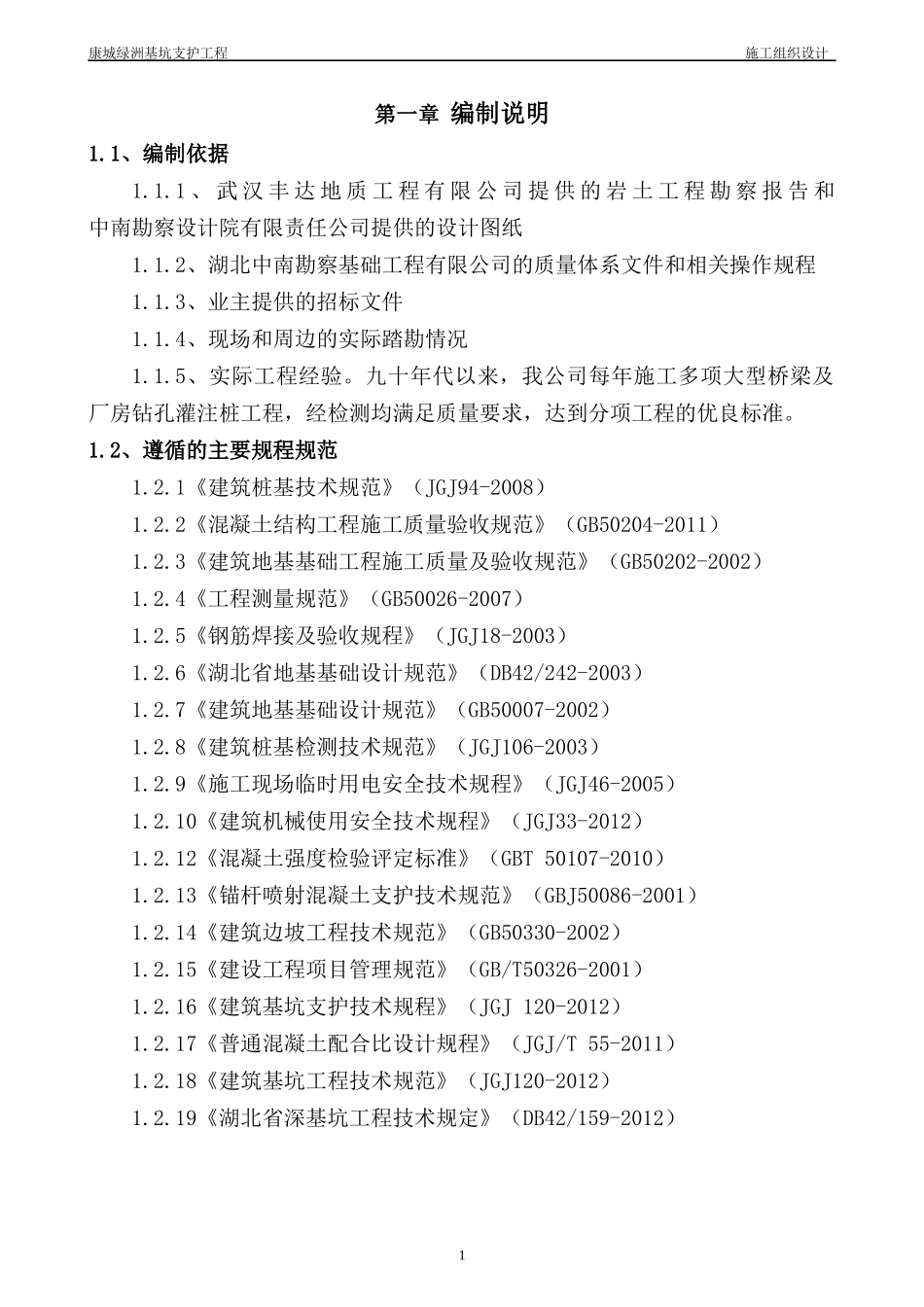

康城绿洲基坑支护工程施工组织设计第一章编制说明1.1、编制依据1.1.1、武汉丰达地质工程有限公司提供的岩土工程勘察报告和中南勘察设计院有限责任公司提供的设计图纸1.1.2、湖北中南勘察基础工程有限公司的质量体系文件和相关操作规程1.1.3、业主提供的招标文件1.1.4、现场和周边的实际踏勘情况1.1.5、实际工程经验。九十年代以来，我公司每年施工多项大型桥梁及厂房钻孔灌注桩工程，经检测均满足质量要求，达到分项工程的优良标准。1.2、遵循的主要规程规范1.2.1《建筑桩基技术规范》（JGJ94-2008）1.2.2《混凝土结构工程施工质量验收规范》（GB50204-2011）1.2.3《建筑地基基础工程施工质量及验收规范》（GB50202-2002）1.2.4《工程测量规范》（GB50026-2007）1.2.5《钢筋焊接及验收规程》（JGJ18-2003）1.2.6《湖北省地基基础设计规范》（DB42/242-2003）1.2.7《建筑地基基础设计规范》（GB50007-2002）1.2.8《建筑桩基检测技术规范》（JGJ106-2003）1.2.9《施工现场临时用电安全技术规程》（JGJ46-2005）1.2.10《建筑机械使用安全技术规程》（JGJ33-2012）1.2.12《混凝土强度检验评定标准》（GBT50107-2010）1.2.13《锚杆喷射混凝土支护技术规范》（GBJ50086-2001）1.2.14《建筑边坡工程技术规范》（GB50330-2002）1.2.15《建设工程项目管理规范》（GB/T50326-2001）1.2.16《建筑基坑支护技术规程》（JGJ120-2012）1.2.17《普通混凝土配合比设计规程》（JGJ/T55-2011）1.2.18《建筑基坑工程技术规范》（JGJ120-2012）1.2.19《湖北省深基坑工程技术规定》（DB42/159-2012）1康城绿洲基坑支护工程施工组织设计第二章工程概况2.1、工程概况武汉TCL康城房地产有限公司拟在洪山区武丰村兴建武汉TCL康城绿洲项目，本项目包括8栋11层住宅楼、1栋24层住宅楼、2栋27层公寓式办公楼、5栋29层住宅楼、2栋32层住宅楼、会所、商铺、集中商业及幼儿园等。本工程规划净用地面积73911.86m2，总建筑面积为259835.52m2，其中基坑周长为约1745m，基坑开口面积约51277m2，基坑开挖深度为6.75m。拟建场地基坑侧壁及坑底主要为（1）杂填土、（2）粘土、（3）淤泥质粘土、（4）粉质粘土夹粉砂、（5）粉细砂。采用悬臂桩+锚杆或放坡土钉墙+锚杆，依据工程现场实际情况，土方采用机械开挖。坑底留10-20cm厚土层人工开挖。工程名称：武汉TCL康城绿洲项目基坑支护工程工程地点：武汉市洪山区武丰村建设单位：武汉TCL康城房地产有限公司基坑设计单位：中南勘察设计研究院有限公司勘察单位：武汉丰达地质工程有限公司2.2边坡支护及设计概况1）本工程支护方式主要采用喷锚支护，局部悬臂桩+锚杆（FG段）或土钉墙+锚杆（EF、GH段），其余部分采用放坡土钉墙支护，根据基坑特征和周边条件，依相关规定，本工程基坑重要性等级：二级；设计使用年限一年。支护桩为φ800钻孔灌注桩，设计桩长14.5m，共计87根，钻孔灌注桩外侧止水帷幕采用单排Φ850@600三轴水泥土搅拌桩，止水帷幕搅拌桩插入基底以下，按设计标准执行。2.3场地地质条件2.3.1场地区域地质构造勘察表明，场地范围内出露地层下部主要为一套达30-40米的第四系全新统冲积地层，具有典型的二元结构，下卧基岩为志留系泥质粉砂岩或泥岩地层自地面向下各层情况如下所述：2康城绿洲基坑支护工程施工组织设计1）杂填土（Qml）：岩土特征：褐黄色、松散。主要由粘性土组成，含植物根须及少量碎石等。分布情况：全场地地表分布。层顶最高高程为23.78m，最低高程为21.39m。2）粘土（Q4al）：岩土特征：褐黄-褐灰色，可-软塑，含少量铁锰结核及螺壳碎屑，局部夹少量灰色高岭土，干强度、韧性中等。分布情况：全场地分布。层厚不均匀，最薄处为1.60m，最厚处为10.60m。层面平坦，层顶最浅埋深为0.30m，最深埋深为4.30m。层顶最高高程为24.00m，最低高程为18.82m，平均高程为22.29m。3）淤泥质粘土（Q4al）：岩土特征：灰褐色，软-流塑，含少量植物腐化物，干强度、韧性中等。分布情况：局部分布。最大揭示厚度为9.20m，层面起伏，层顶最浅埋深为3.0m，最深埋深为9.00m。层顶最高高程为18.67m，最低高程为12.75m。4）粉质粘土夹粉砂（Q4al）:岩土特征：褐灰色，可-软...
