高考物理 考前指导专项训练七电阻VIP专享VIP免费

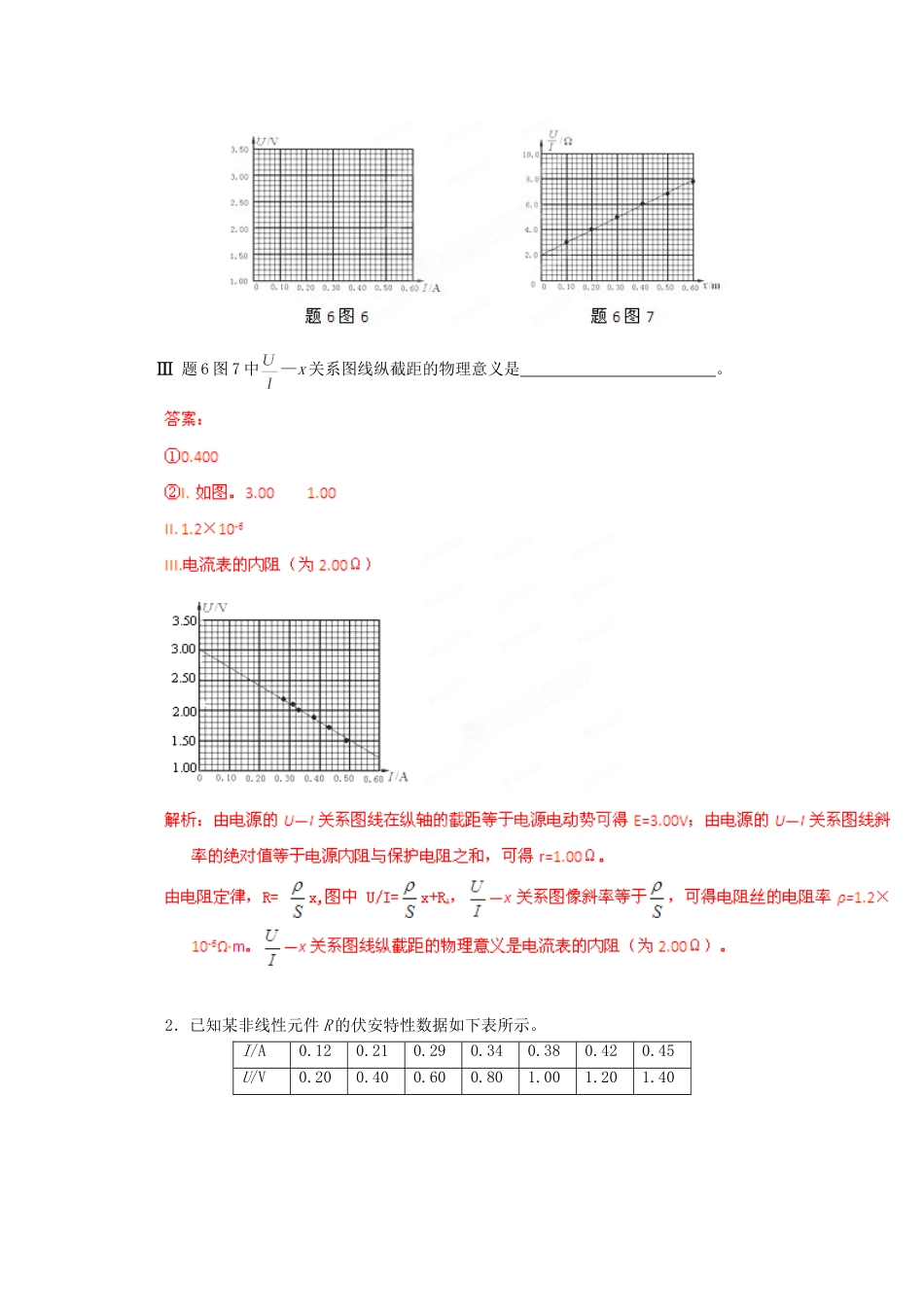

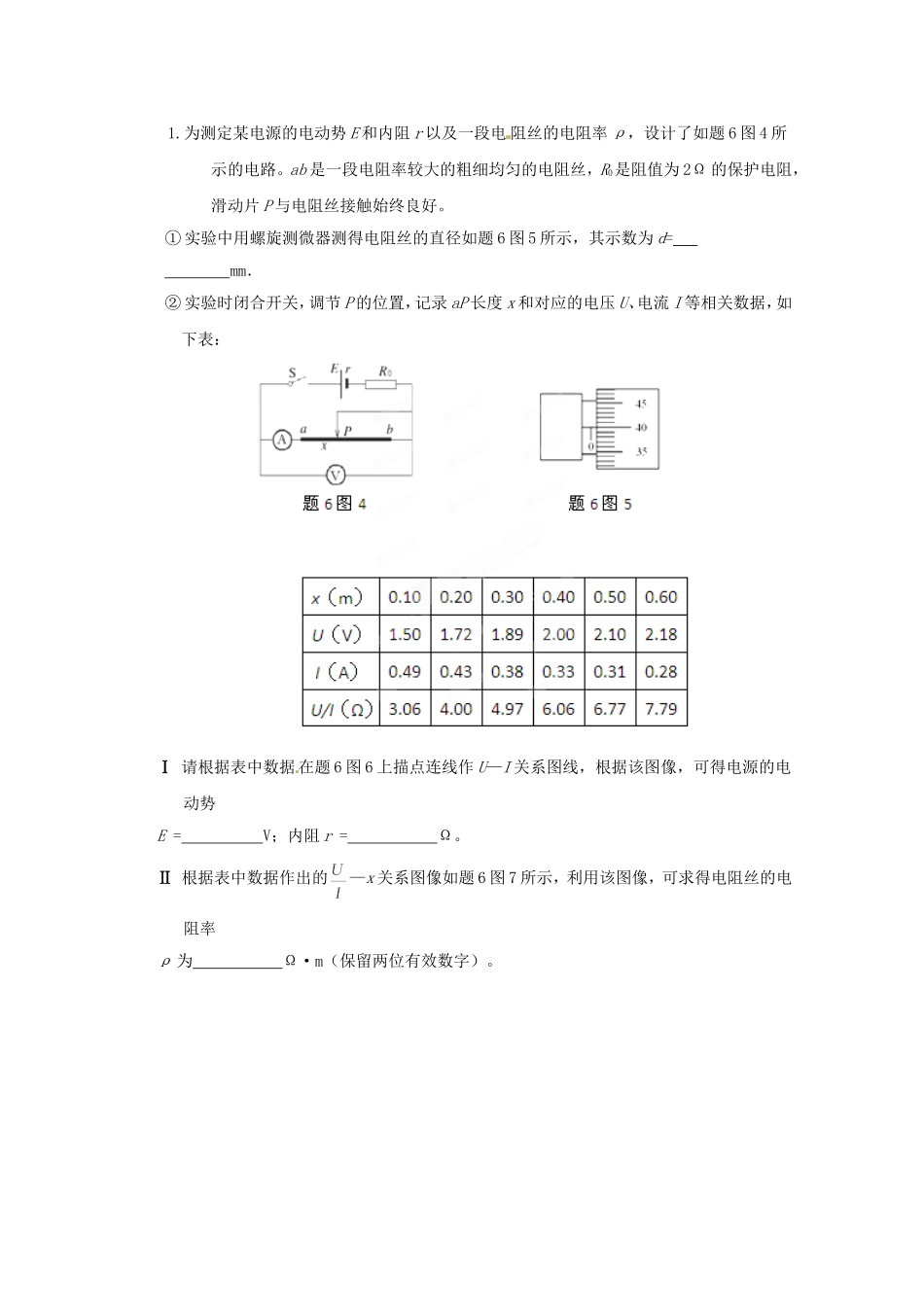

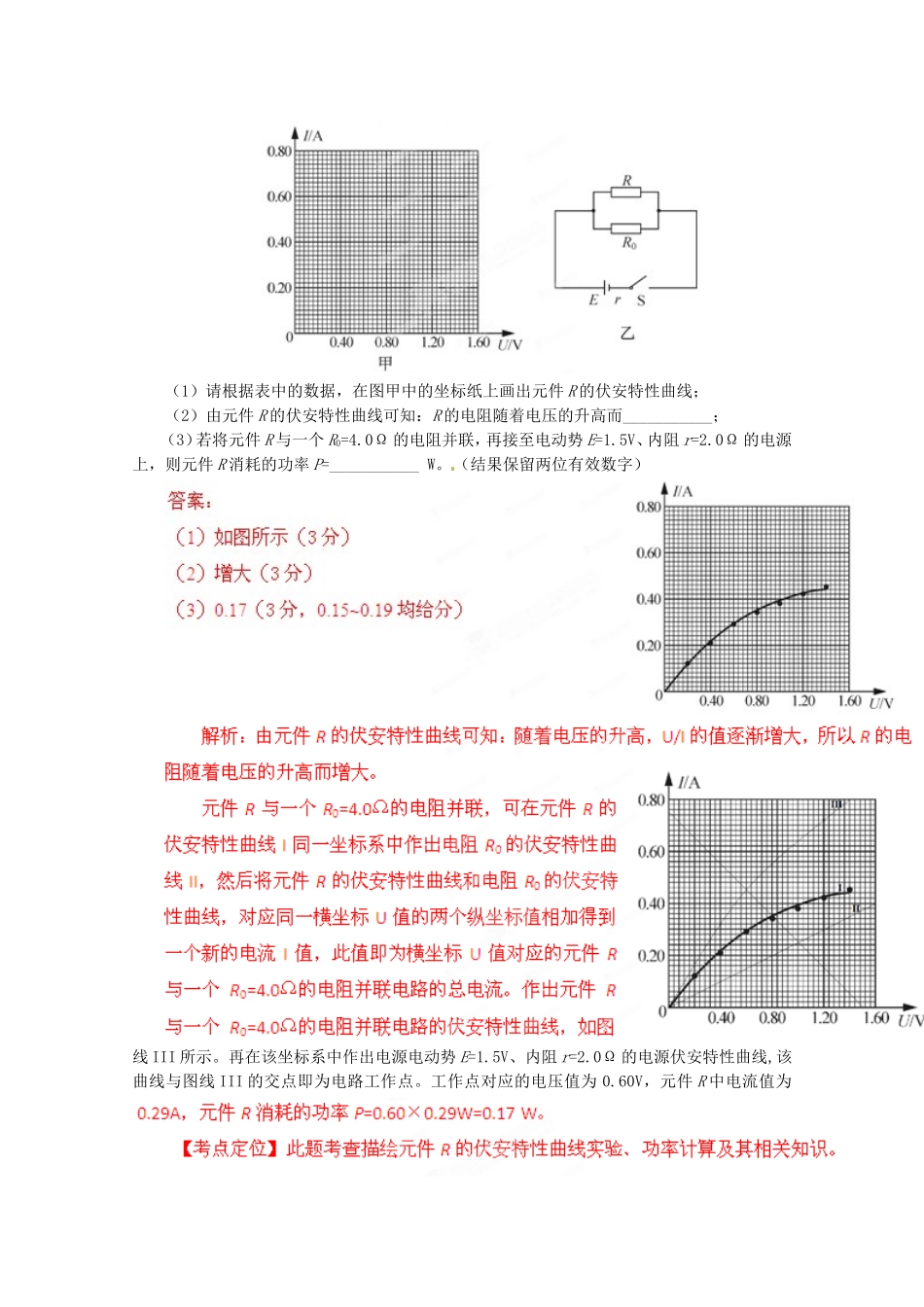

1.为测定某电源的电动势E和内阻r以及一段电阻丝的电阻率ρ，设计了如题6图4所示的电路。ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触始终良好。①实验中用螺旋测微器测得电阻丝的直径如题6图5所示，其示数为d=mm．②实验时闭合开关，调节P的位置，记录aP长度x和对应的电压U、电流I等相关数据，如下表：Ⅰ请根据表中数据在题6图6上描点连线作U—I关系图线，根据该图像，可得电源的电动势E=V；内阻r=Ω。Ⅱ根据表中数据作出的—x关系图像如题6图7所示，利用该图像，可求得电阻丝的电阻率ρ为Ω·m（保留两位有效数字）。Ⅲ题6图7中—x关系图线纵截距的物理意义是。2．已知某非线性元件R的伏安特性数据如下表所示。I/A0.120.210.290.340.380.420.45U/V0.200.400.600.801.001.201.40（1）请根据表中的数据，在图甲中的坐标纸上画出元件R的伏安特性曲线；（2）由元件R的伏安特性曲线可知：R的电阻随着电压的升高而___________；（3）若将元件R与一个R0=4.0Ω的电阻并联，再接至电动势E=1.5V、内阻r=2.0Ω的电源上，则元件R消耗的功率P=___________W。（结果保留两位有效数字）线III所示。再在该坐标系中作出电源电动势E=1.5V、内阻r=2.0Ω的电源伏安特性曲线,该曲线与图线III的交点即为电路工作点。工作点对应的电压值为0.60V，元件R中电流值为3、某中学的物理“小制作”小组装配了一台“5V,0.5A”的小直流电动机，.现要进一步研究这个小直流电动机在允许的输入电压范围内，输出功率与输入电压的关系，学校实验室提供的器材有：①直流电源E，电压6V，内阻不计；②小直电流电动机M；③电压表，量程0～0.6V，内阻约3kΩ；④电压表，量程0～6V，内阻约15kΩ；⑤电流表，量程0～0.6A，内阻约1kΩ；⑥电流表，量程0～3A，内阻约0.5Ω；⑦滑动变阻器R,0～10Ω，2A；⑧开关一只S，导线若干．(1)首先要比较精确测量电动机的内阻r.根据合理的电路进行测量时，控制电动机不转动，调节滑动变阻器．若电压表的示数为2.5V，电流表的示数为0.5A，则内阻r＝________Ω，这个结果比真实值偏________(填“大”或“小”)．(2)在方框中画出研究电动机的输出功率与输入电压的关系的实验电路图．(标明所选器材的符号)(3)当电压表的示数为4.5V时，电流表示数如图所示，此时电动机的输出功率是W【考点定位】此题考查描绘元件R的伏安特性曲线实验、功率计算及其相关知识。4．如图甲所示为某一型号二极管，其两端分别记为A和B。图乙为它的伏安特性曲线，其外表所标示的极性已看不清，为确定该二极管的极性，用多用电表的电阻档进行测量。（1）首先对多用电表进行机械调零，然后将红、黑表笔正确插入插孔后，选用×100档进行测量，在测量前要进行的操作步骤为：（2）将多用电表的红表笔与二极管的A端、黑表笔与二极管的B端相连时，表的指针偏转角度很大；调换表笔的连接后，表的指针偏转角度很小，由上述测量可知该二极管的正极为_____端（填“A”或“B”）（3）当给该二极管加上反向30V电压时，用伏安法测量其电阻值，提供的器材有：①直流40V电源；②电流表A1，量程0.6A，内阻约10Ω；③电流表A2，量程50μA，内阻约100Ω；④电压表V，量程为50V，内阻约100kΩ；⑤滑动变阻器，总电阻100Ω；⑥开关、导线若干。在提供的两块电流表中应选用_______（填“②”或“③”），在虚线框内画出实验电路图（二极管的符号已画在图中）。5．在某次描绘小灯泡伏安特性曲线的实验中，所选用的实验器材有：A：小灯泡“2.5V，0.2A”B：电流表0-0.6A-3A（内阻约1Ω）C：电压表0-3V-15V（内阻很大）D：滑线变阻器“2A，10Ω”E：电源（两节干电池）F：开关一个，导线若干（1）在实验时小杰同学采用了如上图所示的实物电路，则具体实验操作前该电路需改进的地方有（2）在改正电路需改进之处后，小杰同学进行了实验，但在实验中发现，无论怎样调节滑线变阻器，都不能使小灯泡两端电压达到2.5V额定电压，而是只能勉强达到1.80V，于是他猜想是否干电池太旧，总电动势只能达到1.8V，为了验证自己的猜想，他用以上器材进行了测该电源电动势和内阻的实验，电路图如右图，实验数据如下：U（V）2.3...
