(整理)3#楼第二次悬挑方案.VIP免费

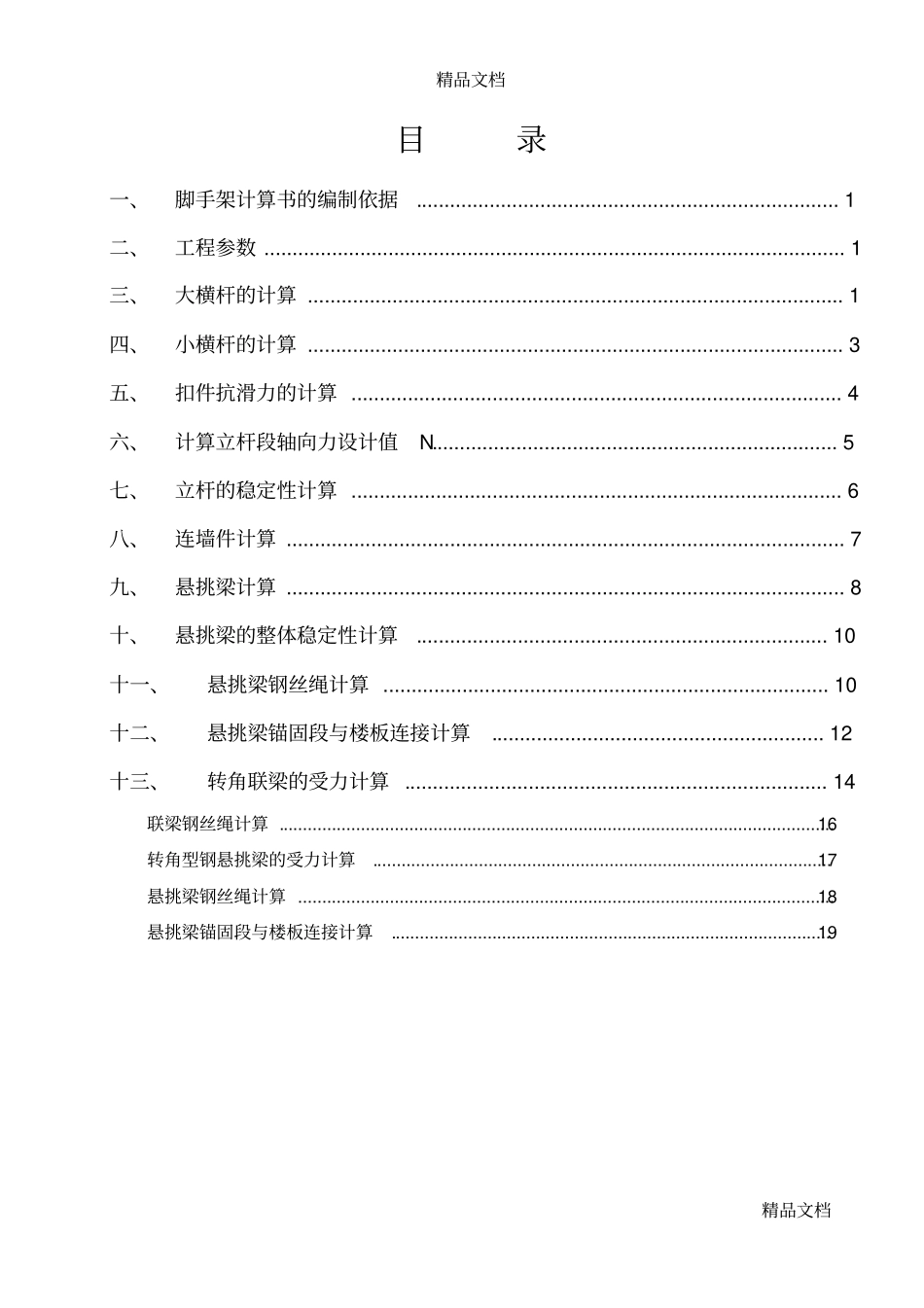

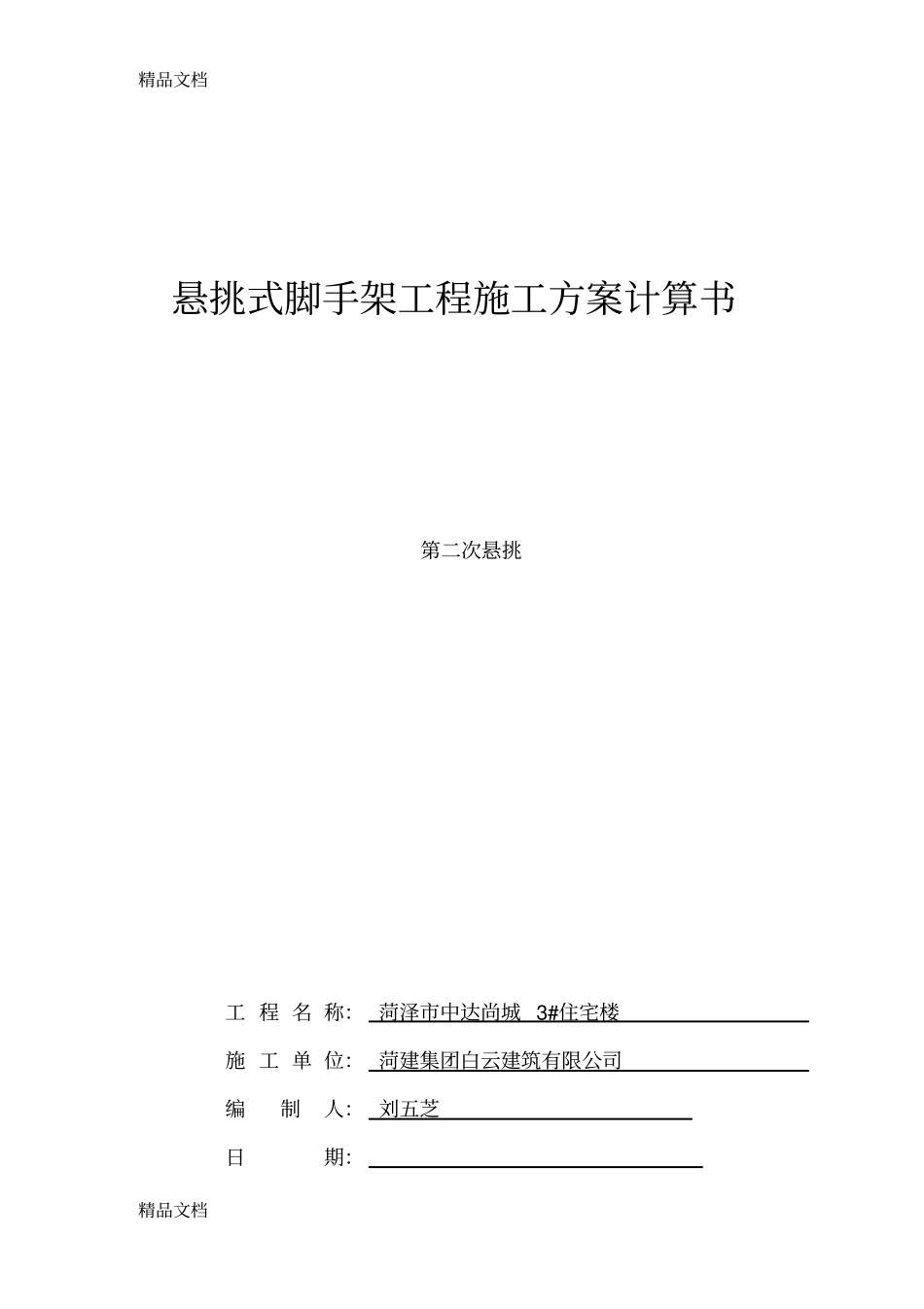

精品文档精品文档悬挑式脚手架工程施工方案计算书第二次悬挑工程名称：菏泽市中达尚城3#住宅楼施工单位：菏建集团白云建筑有限公司编制人：刘五芝日期：精品文档精品文档目录一、脚手架计算书的编制依据...........................................................................1二、工程参数.......................................................................................................1三、大横杆的计算...............................................................................................1四、小横杆的计算...............................................................................................3五、扣件抗滑力的计算.......................................................................................4六、计算立杆段轴向力设计值N........................................................................5七、立杆的稳定性计算.......................................................................................6八、连墙件计算...................................................................................................7九、悬挑梁计算...................................................................................................8十、悬挑梁的整体稳定性计算.........................................................................10十一、悬挑梁钢丝绳计算...............................................................................10十二、悬挑梁锚固段与楼板连接计算...........................................................12十三、转角联梁的受力计算...........................................................................14联梁钢丝绳计算...................................................................................................................16转角型钢悬挑梁的受力计算...............................................................................................17悬挑梁钢丝绳计算...............................................................................................................18悬挑梁锚固段与楼板连接计算...........................................................................................19精品文档精品文档一、脚手架计算书的编制依据1、工程施工图纸及现场概况2、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)。3、《混凝土结构工程施工质量验收规范》（GB50204-2002）4、《建筑施工手册》第四版（缩印本）5、《建筑施工现场管理标准》DBJ14-033-20056、《建筑结构荷载规范》（GB50009-2001）二、工程参数搭设参数搭设高度17.4m水平杆步距1.5m立杆纵距1.5m立杆横距0.9m连墙件方式二步三跨连墙件扣件双扣件悬挑水平钢梁18号工字钢钢梁外挑长度1.3m钢梁锚固长度2m钢梁与楼板锚固钢筋φ14圆钢吊拉钢丝绳采用14mm钢丝绳！荷载参数（荷载标准值）永久荷载立杆承受结构自重0.1394kN/m安全网0.005kN/m2脚手板类型木脚手板,3层自重标准值0.35kN/m2栏杆挡脚板木脚手板自重标准值0.14kN/m2可变荷载施工均布活荷载2kN/m2同时施工层数1层风荷载地区山东菏泽市基本风压0.4kN/m2考虑到钢管锈蚀弯曲等因素，按φ48×3.0钢管计算。三、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。精品文档精品文档（一）均布荷载值计算大横杆的自重标准值q11k=0.033kN/m脚手板的荷载标准值q12k=0.35×0.9/3=0.105kN/m静荷载标准值q1k=0.033+0.105=0.138kN/m活荷载标准值q2k=2×0.9/3=0.600kN/m静荷载的计算值q1=1.2×0.138=0.166kN/m活荷载的计算值q2=1.4×0.600=0.840kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)（二）抗弯强度...
