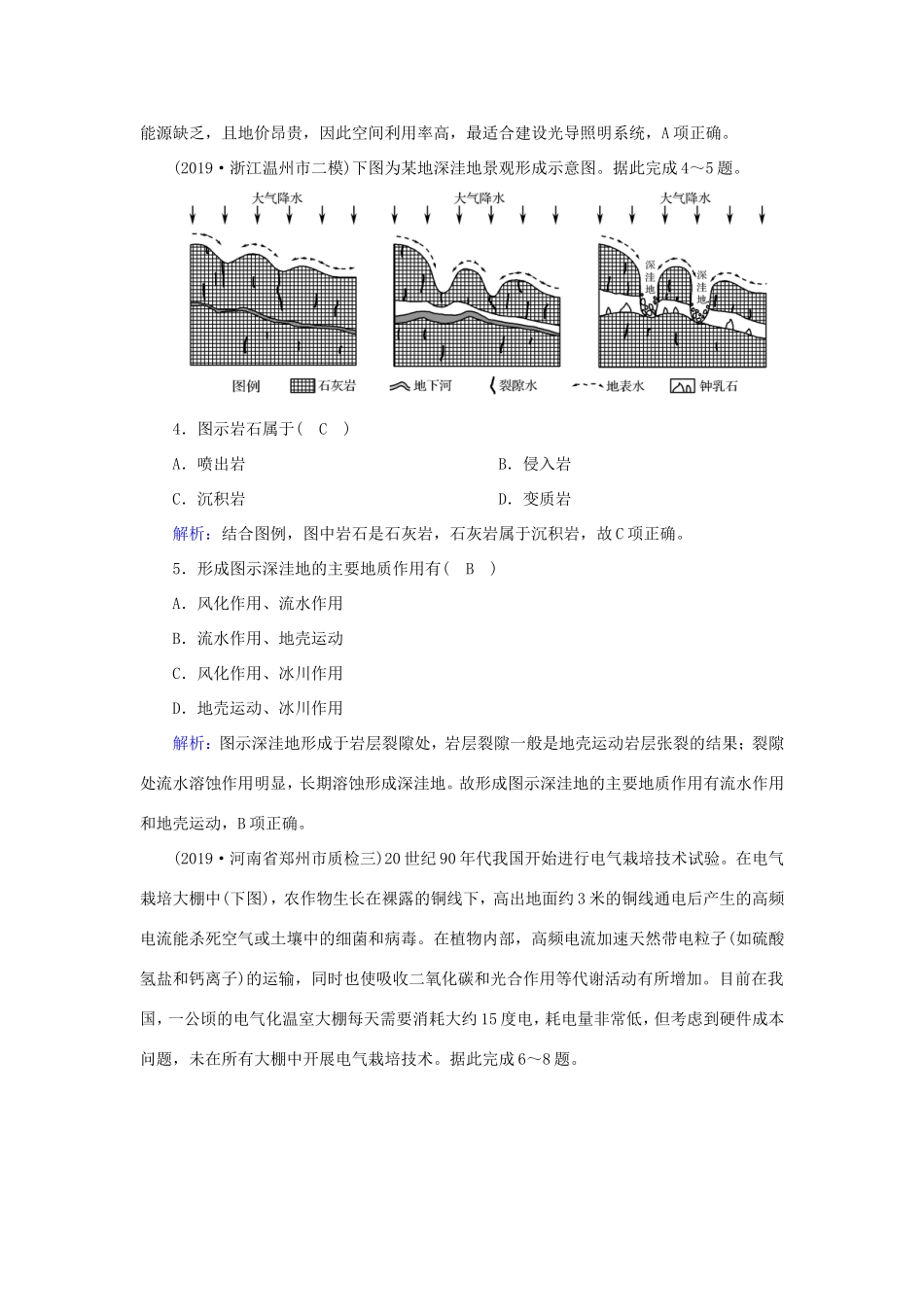

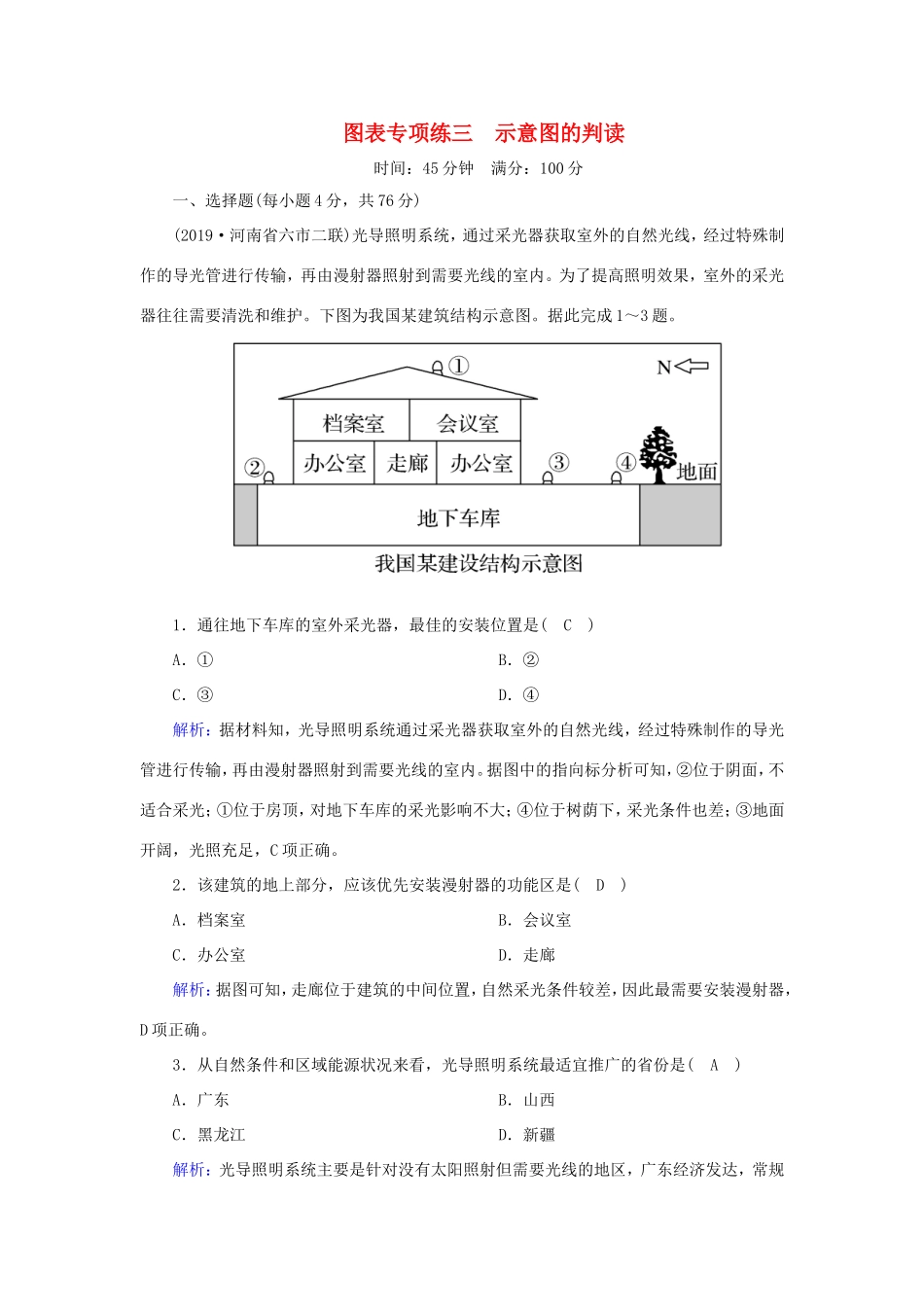

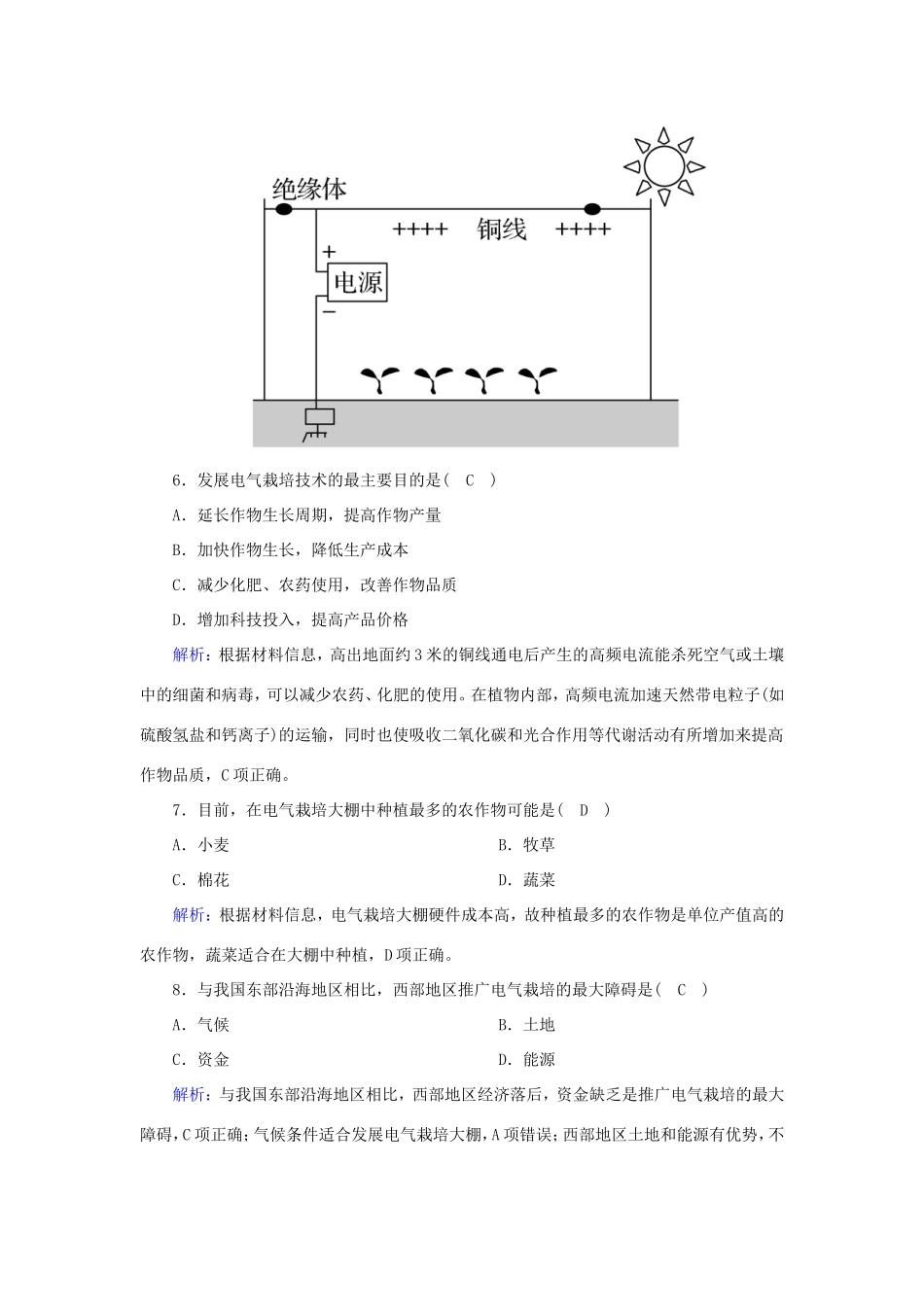

图表专项练三示意图的判读时间：45分钟满分：100分一、选择题(每小题4分，共76分)(2019·河南省六市二联)光导照明系统，通过采光器获取室外的自然光线，经过特殊制作的导光管进行传输，再由漫射器照射到需要光线的室内。为了提高照明效果，室外的采光器往往需要清洗和维护。下图为我国某建筑结构示意图。据此完成1～3题。1．通往地下车库的室外采光器，最佳的安装位置是(C)A．①B．②C．③D．④解析：据材料知，光导照明系统通过采光器获取室外的自然光线，经过特殊制作的导光管进行传输，再由漫射器照射到需要光线的室内。据图中的指向标分析可知，②位于阴面，不适合采光；①位于房顶，对地下车库的采光影响不大；④位于树荫下，采光条件也差；③地面开阔，光照充足，C项正确。2．该建筑的地上部分，应该优先安装漫射器的功能区是(D)A．档案室B．会议室C．办公室D．走廊解析：据图可知，走廊位于建筑的中间位置，自然采光条件较差，因此最需要安装漫射器，D项正确。3．从自然条件和区域能源状况来看，光导照明系统最适宜推广的省份是(A)A．广东B．山西C．黑龙江D．新疆解析：光导照明系统主要是针对没有太阳照射但需要光线的地区，广东经济发达，常规能源缺乏，且地价昂贵，因此空间利用率高，最适合建设光导照明系统，A项正确。(2019·浙江温州市二模)下图为某地深洼地景观形成示意图。据此完成4～5题。4．图示岩石属于(C)A．喷出岩B．侵入岩C．沉积岩D．变质岩解析：结合图例，图中岩石是石灰岩，石灰岩属于沉积岩，故C项正确。5．形成图示深洼地的主要地质作用有(B)A．风化作用、流水作用B．流水作用、地壳运动C．风化作用、冰川作用D．地売运动、冰川作用解析：图示深洼地形成于岩层裂隙处，岩层裂隙一般是地壳运动岩层张裂的结果；裂隙处流水溶蚀作用明显，长期溶蚀形成深洼地。故形成图示深洼地的主要地质作用有流水作用和地壳运动，B项正确。(2019·河南省郑州市质检三)20世纪90年代我国开始进行电气栽培技术试验。在电气栽培大棚中(下图)，农作物生长在裸露的铜线下，高出地面约3米的铜线通电后产生的高频电流能杀死空气或土壤中的细菌和病毒。在植物内部，高频电流加速天然带电粒子(如硫酸氢盐和钙离子)的运输，同时也使吸收二氧化碳和光合作用等代谢活动有所增加。目前在我国，一公顷的电气化温室大棚每天需要消耗大约15度电，耗电量非常低，但考虑到硬件成本问题，未在所有大棚中开展电气栽培技术。据此完成6～8题。6．发展电气栽培技术的最主要目的是(C)A．延长作物生长周期，提高作物产量B．加快作物生长，降低生产成本C．减少化肥、农药使用，改善作物品质D．增加科技投入，提高产品价格解析：根据材料信息，高出地面约3米的铜线通电后产生的高频电流能杀死空气或土壤中的细菌和病毒，可以减少农药、化肥的使用。在植物内部，高频电流加速天然带电粒子(如硫酸氢盐和钙离子)的运输，同时也使吸收二氧化碳和光合作用等代谢活动有所增加来提高作物品质，C项正确。7．目前，在电气栽培大棚中种植最多的农作物可能是(D)A．小麦B．牧草C．棉花D．蔬菜解析：根据材料信息，电气栽培大棚硬件成本高，故种植最多的农作物是单位产值高的农作物，蔬菜适合在大棚中种植，D项正确。8．与我国东部沿海地区相比，西部地区推广电气栽培的最大障碍是(C)A．气候B．土地C．资金D．能源解析：与我国东部沿海地区相比，西部地区经济落后，资金缺乏是推广电气栽培的最大障碍，C项正确；气候条件适合发展电气栽培大棚，A项错误；西部地区土地和能源有优势，不是推广电气栽培的障碍，B、D项错误。(2019·陕西省西安中学月考)无土栽培是以草炭或森林腐叶土等轻质材料为育苗基质固定植株，让植物根系直接接触营养液，采用机械化精量播种，一次成苗的现代化育苗技术。在光照、温度适宜而没有适宜的土壤条件的地方，如沙漠、海滩、荒岛，只要有一定量的淡水供应，便可进行无土栽培。大都市的近郊和家庭也可用无土栽培法种植蔬菜、花卉。结合图示信息，完成9～11题。9．无土栽培成功的关键在于管理好营养液，而对于不同的植物而言，营养液的成分又有所不同，说明发展无土栽培农业的主导因素是(D)...
