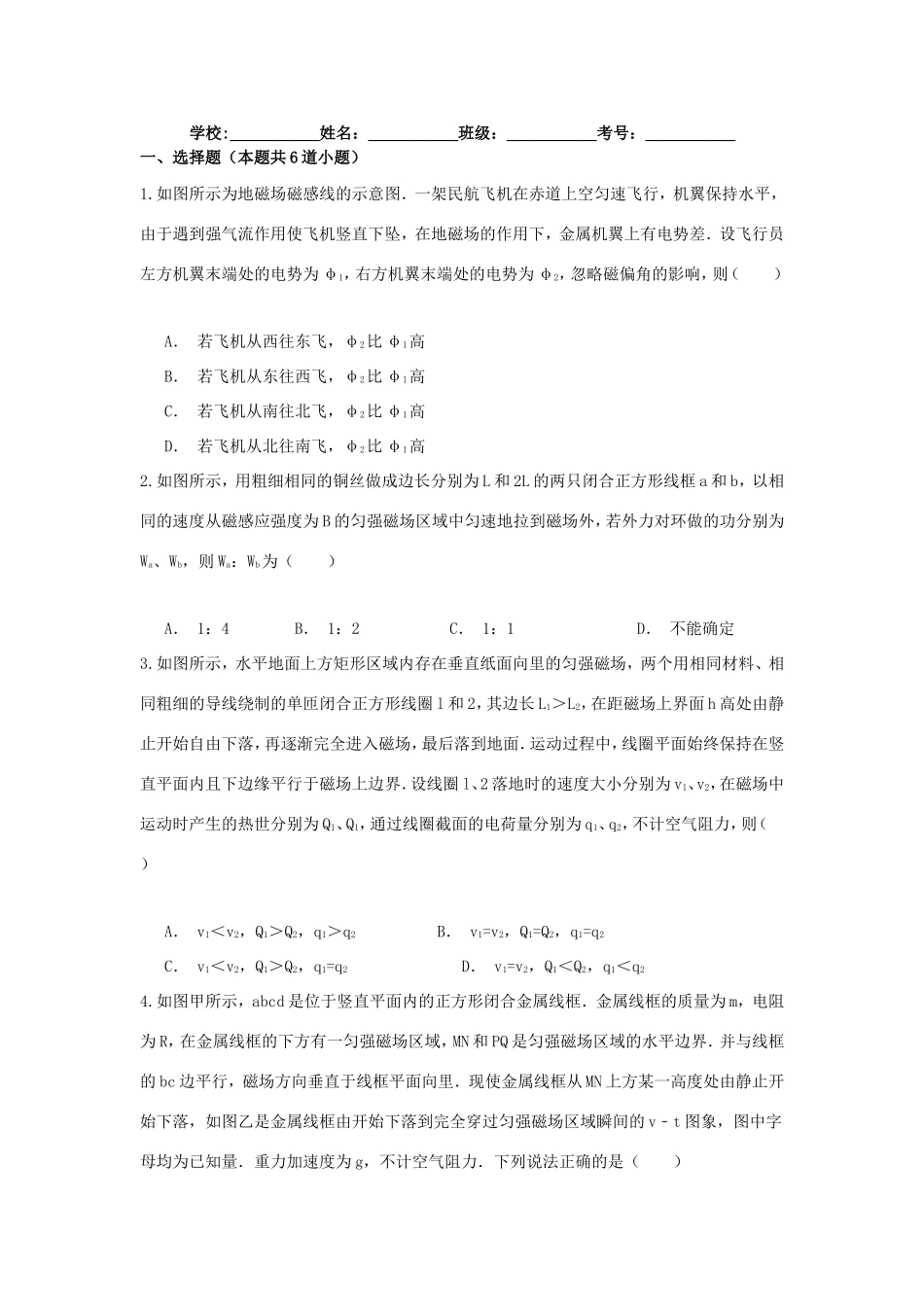

学校:___________姓名：___________班级：___________考号：___________一、选择题（本题共6道小题）1.如图所示为地磁场磁感线的示意图．一架民航飞机在赤道上空匀速飞行，机翼保持水平，由于遇到强气流作用使飞机竖直下坠，在地磁场的作用下，金属机翼上有电势差．设飞行员左方机翼末端处的电势为φ1，右方机翼末端处的电势为φ2，忽略磁偏角的影响，则（）A．若飞机从西往东飞，φ2比φ1高B．若飞机从东往西飞，φ2比φ1高C．若飞机从南往北飞，φ2比φ1高D．若飞机从北往南飞，φ2比φ1高2.如图所示，用粗细相同的铜丝做成边长分别为L和2L的两只闭合正方形线框a和b，以相同的速度从磁感应强度为B的匀强磁场区域中匀速地拉到磁场外，若外力对环做的功分别为Wa、Wb，则Wa：Wb为（）A．1：4B．1：2C．1：1D．不能确定3.如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个用相同材料、相同粗细的导线绕制的单匝闭合正方形线圈l和2，其边长L1＞L2，在距磁场上界面h高处由静止开始自由下落，再逐渐完全进入磁场，最后落到地面．运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界．设线圈l、2落地时的速度大小分别为v1、v2，在磁场中运动时产生的热世分别为Q1、Q1，通过线圈截面的电荷量分别为q1、q2，不计空气阻力，则（）A．v1＜v2，Q1＞Q2，q1＞q2B．v1=v2，Q1=Q2，q1=q2C．v1＜v2，Q1＞Q2，q1=q2D．v1=v2，Q1＜Q2，q1＜q24.如图甲所示，abcd是位于竖直平面内的正方形闭合金属线框．金属线框的质量为m，电阻为R，在金属线框的下方有一匀强磁场区域，MN和PQ是匀强磁场区域的水平边界．并与线框的bc边平行，磁场方向垂直于线框平面向里．现使金属线框从MN上方某一高度处由静止开始下落，如图乙是金属线框由开始下落到完全穿过匀强磁场区域瞬间的v﹣t图象，图中字母均为已知量．重力加速度为g，不计空气阻力．下列说法正确的是（）A．金属线框刚进入磁场时感应电流方向沿adcba方向B．金属线框的边长为v1（t2﹣t1）C．磁场的磁感应强度为D．金属线框在0﹣t4的时间内所产生的热量为2mgv1（t2﹣t1）+m（v32﹣v22）5.两根相距为L的足够长的金属弯角光滑导轨如图所示放置，它们各有一边在同一水平面内，另一边与水平面的夹角为37°，质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，导轨的电阻不计，回路总电阻为2R，整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中，当ab杆在平行于水平导轨的拉力F作用下以速度v沿导轨匀速运动时，cd杆恰好处于静止状态，重力加速度为g，以下说法正确的是（）A．ab杆所受拉力F的大小为mgtan37°B．回路中电流为C．回路中电流的总功率为mgvsin37°D．m与v大小的关系为m=6.如图所示，两根足够长的光滑金属导轨竖直放置，间距为L，底端接阻值为R的电阻．将质量为m的金属棒悬挂在一个上端固定的绝缘轻弹簧下端，金属棒和导轨接触良好，除电阻R外其余电阻不计，导轨所在平面与一匀强磁场垂直，静止时金属棒位于A处，此时弹簧的伸长量为△l．现将金属棒从弹簧原长位置由静止释放，则（）A．轻弹簧的劲度系数为B．电阻R中电流最大时，金属棒在A处下方的某个位置C．金属棒在最低处时弹簧的拉力一定小于2mgD．从释放到金属棒最后静止的过程中，电阻R上产生的热量为mg△二、实验题（本题共2道小题）7.在“用DIS研究感应电动势大小与磁通量变化快慢关系”的实验中（1）（多选题）有关实验原理、过程和操作，下列说法正确的是（）A．实验中控制磁通量的变化ΔΦ不变B．实验中保持螺线管、光电门位置不变C．实验中必须保持轨道倾角一定D．小车每次必须由静止释放（2）（多选题）一名同学某次实验得到的实验数据通过计算机拟合得到如图所示图线，其中有一数据点A明显偏离直线，那么造成其偏离的可能原因是该次操作中（）A．小车释放的位置移动了B．光电门与螺线管间的距离变化了C．给了小车一个初速度D．小车上固定的磁铁相对小车移动了8.在研究电磁感应现象的实验中（1）请在图一所示的器材中，用实线代替导线连接实物电路．（2）已知电流从左侧流入灵敏电流计则指针向左偏．若原线圈中磁感应强度方向向下，将原线圈...
