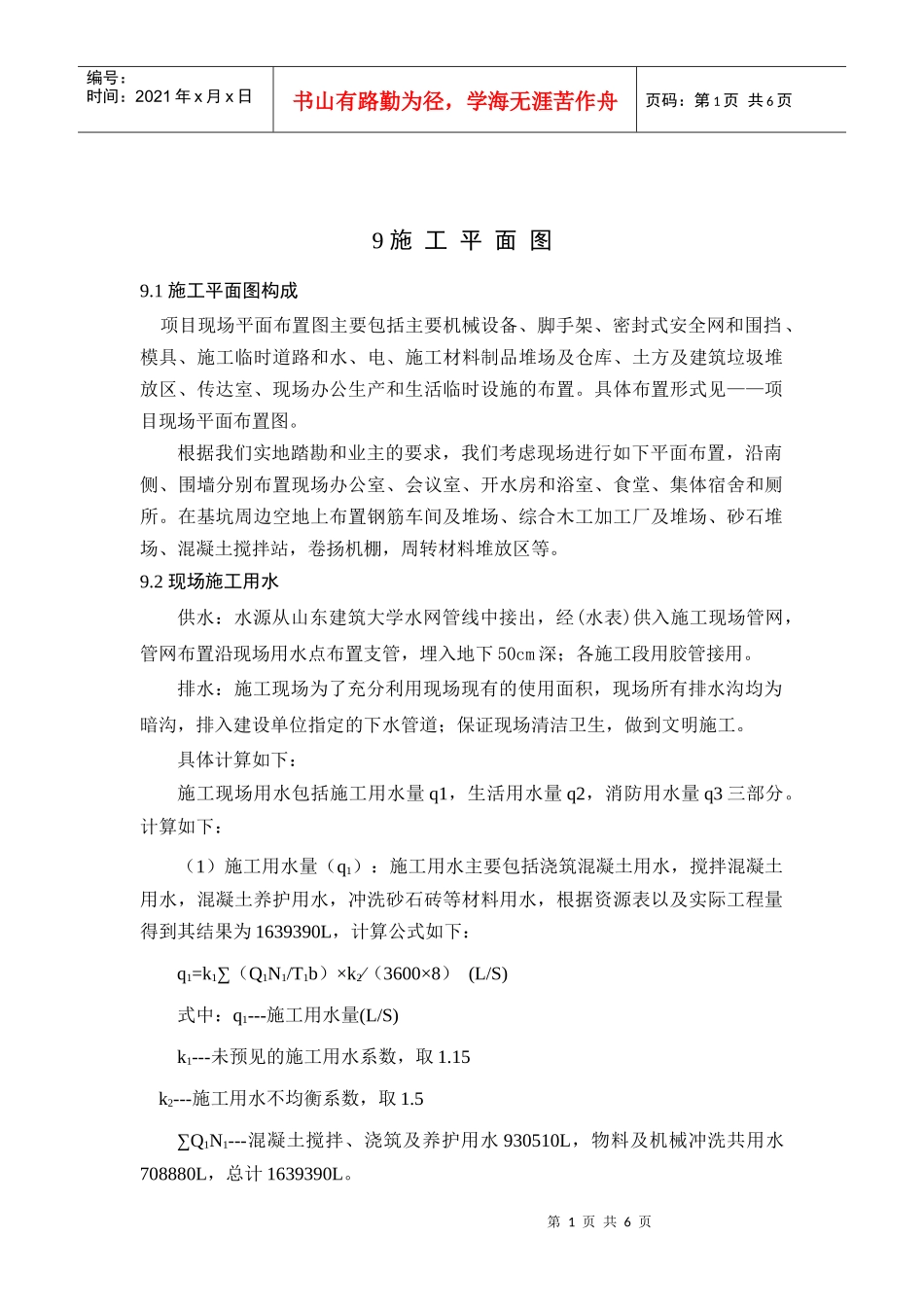

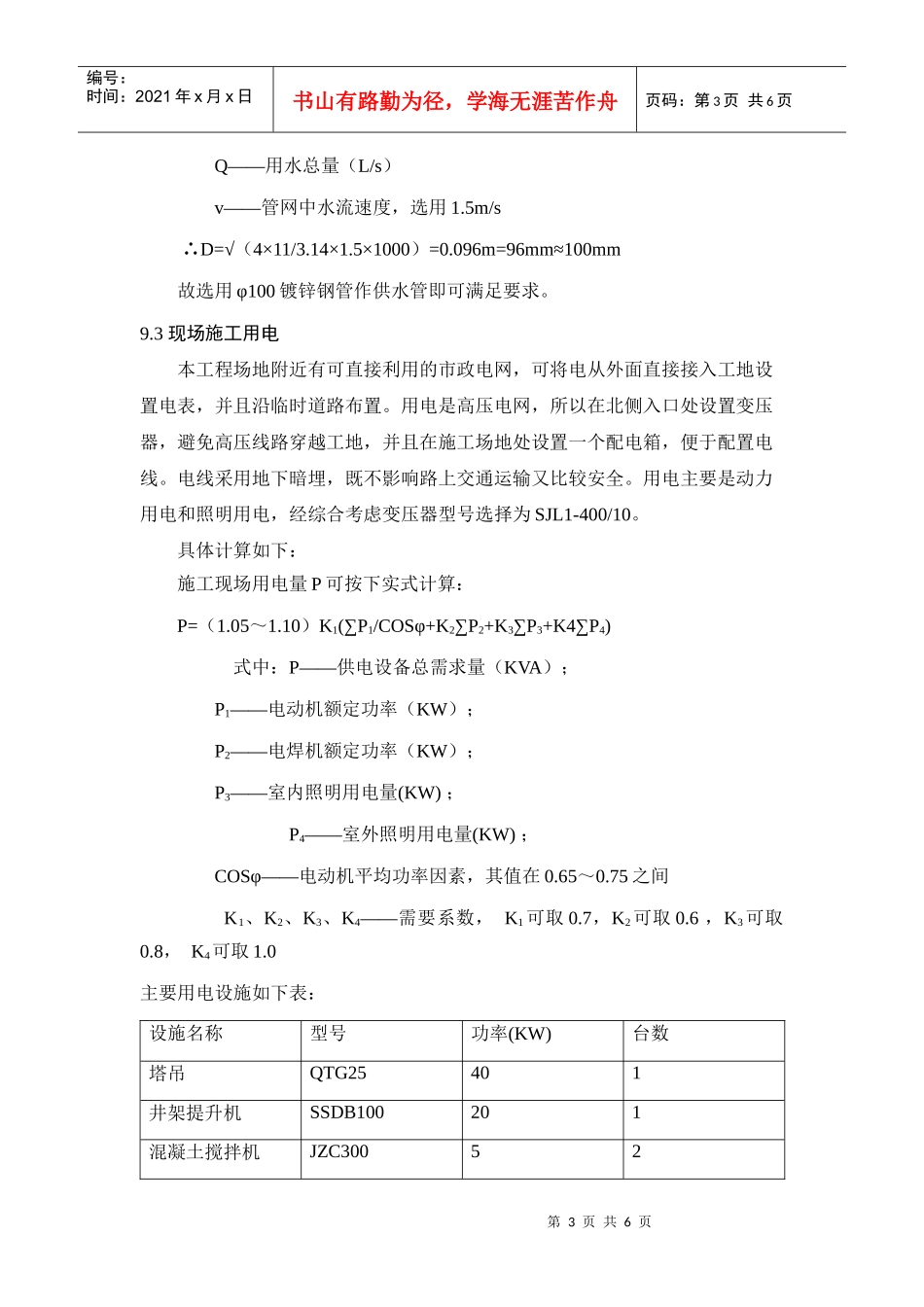

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页9施工平面图9.1施工平面图构成项目现场平面布置图主要包括主要机械设备、脚手架、密封式安全网和围挡、模具、施工临时道路和水、电、施工材料制品堆场及仓库、土方及建筑垃圾堆放区、传达室、现场办公生产和生活临时设施的布置。具体布置形式见——项目现场平面布置图。根据我们实地踏勘和业主的要求，我们考虑现场进行如下平面布置，沿南侧、围墙分别布置现场办公室、会议室、开水房和浴室、食堂、集体宿舍和厕所。在基坑周边空地上布置钢筋车间及堆场、综合木工加工厂及堆场、砂石堆场、混凝土搅拌站，卷扬机棚，周转材料堆放区等。9.2现场施工用水供水：水源从山东建筑大学水网管线中接出，经(水表)供入施工现场管网，管网布置沿现场用水点布置支管，埋入地下50cm深；各施工段用胶管接用。排水：施工现场为了充分利用现场现有的使用面积，现场所有排水沟均为暗沟，排入建设单位指定的下水管道；保证现场清洁卫生，做到文明施工。具体计算如下：施工现场用水包括施工用水量q1，生活用水量q2，消防用水量q3三部分。计算如下：（1）施工用水量（q1）：施工用水主要包括浇筑混凝土用水，搅拌混凝土用水，混凝土养护用水，冲洗砂石砖等材料用水，根据资源表以及实际工程量得到其结果为1639390L，计算公式如下：q1=k1∑（Q1N1/T1b）×k2∕（3600×8）(L/S)式中：q1---施工用水量(L/S)k1---未预见的施工用水系数，取1.15k2---施工用水不均衡系数，取1.5∑Q1N1---混凝土搅拌、浇筑及养护用水930510L，物料及机械冲洗共用水708880L，总计1639390L。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页T1——有效工作日为90天b——每天工作1班q1=1.15×1639390/90×1.5/(3600×8)=1.09L/S≈1L/S（2）施工现场生活用水量(q2)q2=P1×N3K4/b/8/3600式中：q2---现场生活用水量（L/S）；P1--现场最高峰施工人数，现取150人；N3---现场生活用水定额，现取100L；K3---现场生活用水不均衡系数，取1.3q2=150×100×1.3/8/3600=0.68L/S≈1L/S（3）生活区生活用水量：q3=P2N4K5/24/3600式中：q3——生活区生活用水量，L/S；P2——生活区居民人数，以100人计；N4——生活区昼夜全部用水额，包括饮水、食堂、洗浴、洗衣等；K5——生活区用水不均衡系数取2.5；q3=100×（25+20+30+50+15）×2.5/24/3600=0.57≈1L（4）消防用水q4：根据现场规划，工程现场占地面积仅有1000余平方米，按10L/s考虑较为合适。（5）总用水量计算：当工地总面积小于5万平方米，并且（q1+q2+q3）＜q4时，则Q=q4=10L/S为了补偿不可避免的水管渗漏损失，还应增加10%，因此Q=11L/S（6）供水管径选择，采用公式D=√（4Q／∏v×1000）式中：D——供水管径（m）第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页Q——用水总量（L/s）v——管网中水流速度，选用1.5m/s∴D=√（4×11/3.14×1.5×1000）=0.096m=96mm≈100mm故选用φ100镀锌钢管作供水管即可满足要求。9.3现场施工用电本工程场地附近有可直接利用的市政电网，可将电从外面直接接入工地设置电表，并且沿临时道路布置。用电是高压电网，所以在北侧入口处设置变压器，避免高压线路穿越工地，并且在施工场地处设置一个配电箱，便于配置电线。电线采用地下暗埋，既不影响路上交通运输又比较安全。用电主要是动力用电和照明用电，经综合考虑变压器型号选择为SJL1-400/10。具体计算如下：施工现场用电量P可按下实式计算：P=（1.05～1.10）K1(∑P1/COSφ+K2∑P2+K3∑P3+K4∑P4)式中：P——供电设备总需求量（KVA）；P1——电动机额定功率（KW）；P2——电焊机额定功率（KW）；P3——室内照明用电量(KW)；P4——室外照明用电量(KW)；COSφ——电动机平均功率因素，其值在0.65～0.75之间K1、K2、K3、K4——需要系数，K1可取0.7，K2可取0.6，K3可取0.8，K4可取1.0主要用电设施如下表：设施名称型号功率(KW)台数塔吊QTG25401井架提升机SSDB100201混凝土搅拌机JZC30052第4页共6页第3页共6页编号：时间：2021年x...
