常用金属材料的焊接最新版本VIP免费

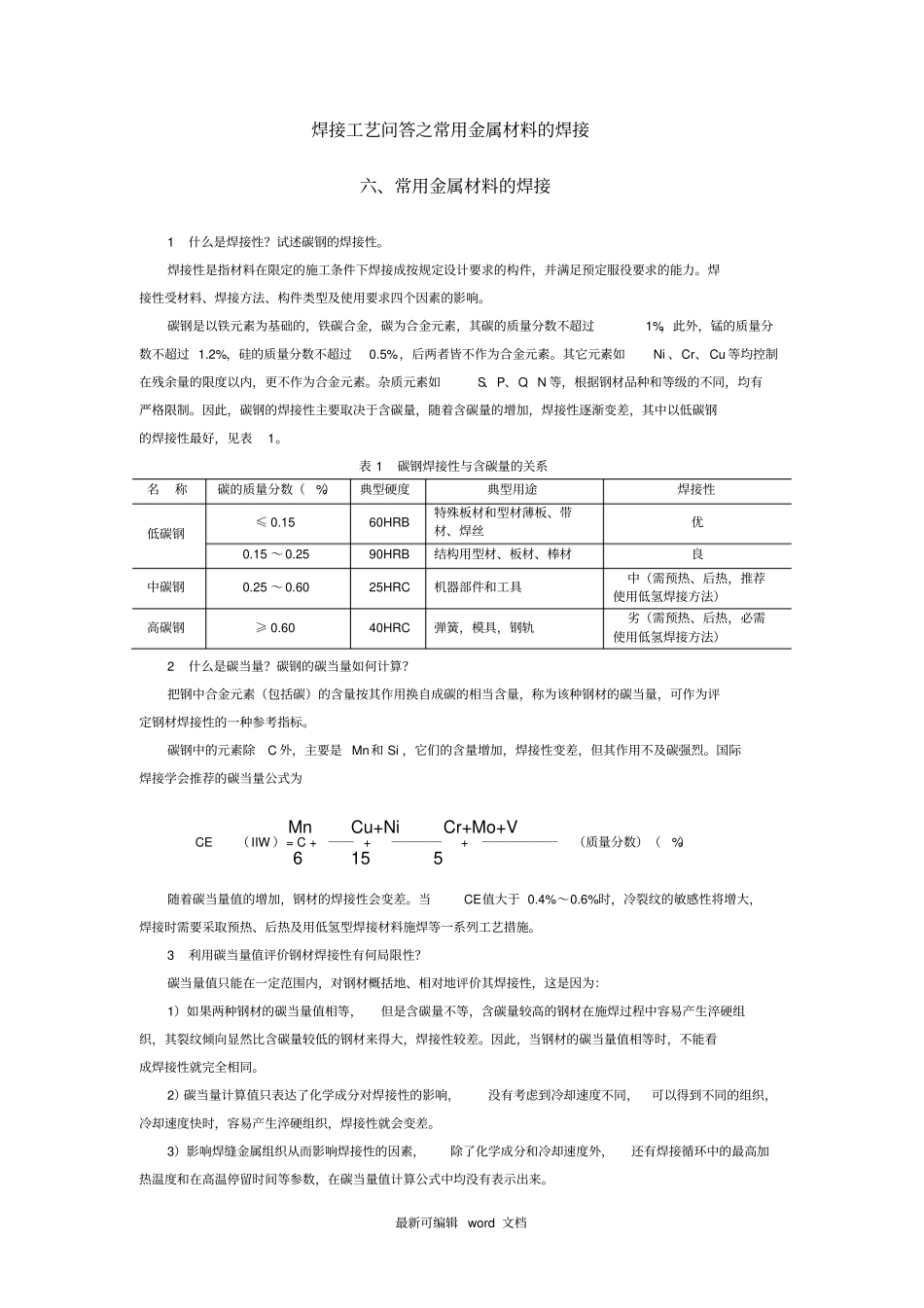

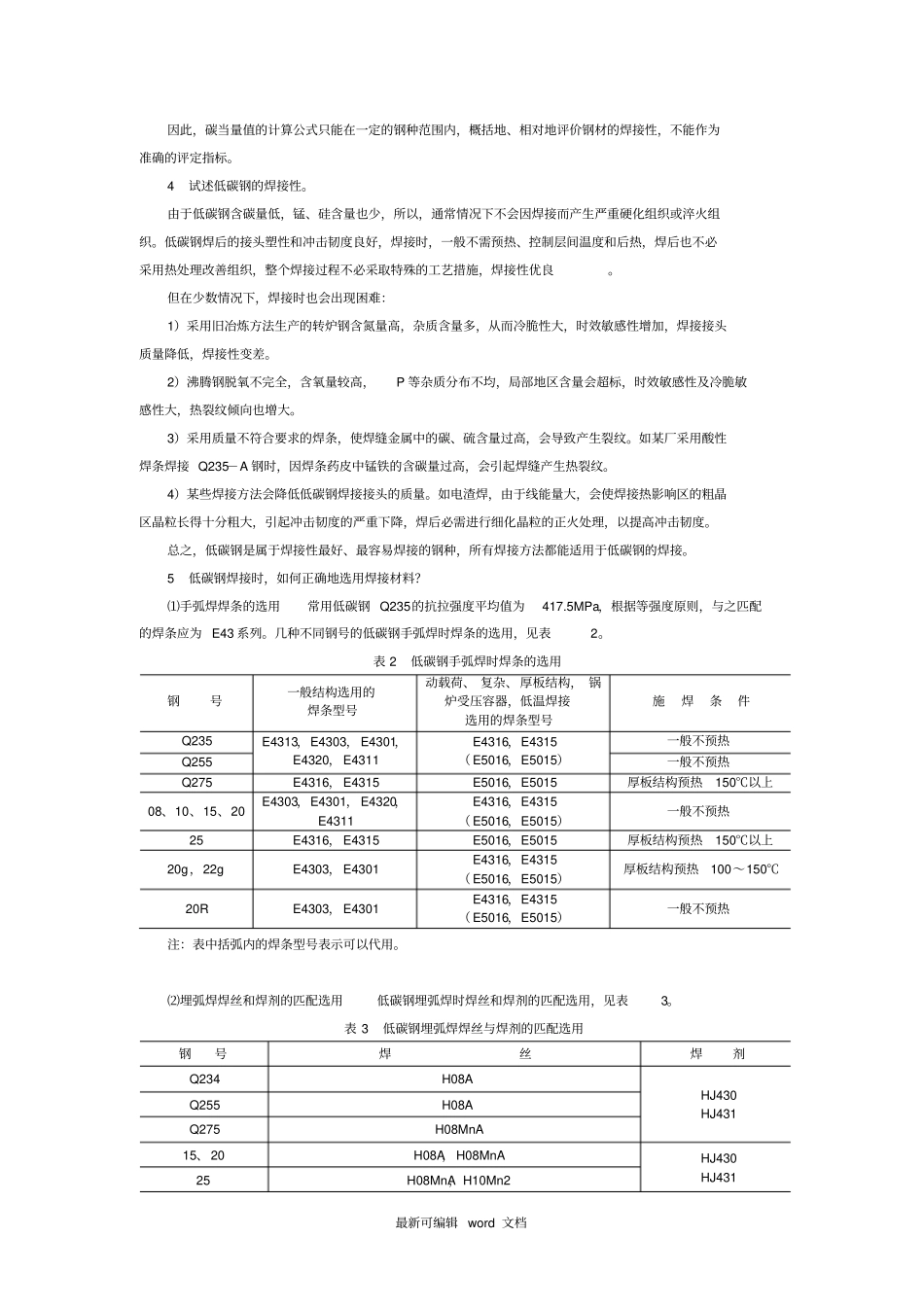

最新可编辑word文档焊接工艺问答之常用金属材料的焊接六、常用金属材料的焊接1什么是焊接性？试述碳钢的焊接性。焊接性是指材料在限定的施工条件下焊接成按规定设计要求的构件，并满足预定服役要求的能力。焊接性受材料、焊接方法、构件类型及使用要求四个因素的影响。碳钢是以铁元素为基础的，铁碳合金，碳为合金元素，其碳的质量分数不超过1%，此外，锰的质量分数不超过1.2%，硅的质量分数不超过0.5%，后两者皆不作为合金元素。其它元素如Ni、Cr、Cu等均控制在残余量的限度以内，更不作为合金元素。杂质元素如S、P、O、N等，根据钢材品种和等级的不同，均有严格限制。因此，碳钢的焊接性主要取决于含碳量，随着含碳量的增加，焊接性逐渐变差，其中以低碳钢的焊接性最好，见表1。表1碳钢焊接性与含碳量的关系名称碳的质量分数（%）典型硬度典型用途焊接性低碳钢≤0.1560HRB特殊板材和型材薄板、带材、焊丝优0.15～0.2590HRB结构用型材、板材、棒材良中碳钢0.25～0.6025HRC机器部件和工具中（需预热、后热，推荐使用低氢焊接方法）高碳钢≥0.6040HRC弹簧，模具，钢轨劣（需预热、后热，必需使用低氢焊接方法）2什么是碳当量？碳钢的碳当量如何计算？把钢中合金元素（包括碳）的含量按其作用换自成碳的相当含量，称为该种钢材的碳当量，可作为评定钢材焊接性的一种参考指标。碳钢中的元素除C外，主要是Mn和Si，它们的含量增加，焊接性变差，但其作用不及碳强烈。国际焊接学会推荐的碳当量公式为MnCu+NiCr+Mo+VCE（IIW）=C+──+────+──────（质量分数）（%）6155随着碳当量值的增加，钢材的焊接性会变差。当CE值大于0.4%～0.6%时，冷裂纹的敏感性将增大，焊接时需要采取预热、后热及用低氢型焊接材料施焊等一系列工艺措施。3利用碳当量值评价钢材焊接性有何局限性？碳当量值只能在一定范围内，对钢材概括地、相对地评价其焊接性，这是因为：1）如果两种钢材的碳当量值相等，但是含碳量不等，含碳量较高的钢材在施焊过程中容易产生淬硬组织，其裂纹倾向显然比含碳量较低的钢材来得大，焊接性较差。因此，当钢材的碳当量值相等时，不能看成焊接性就完全相同。2）碳当量计算值只表达了化学成分对焊接性的影响，没有考虑到冷却速度不同，可以得到不同的组织，冷却速度快时，容易产生淬硬组织，焊接性就会变差。3）影响焊缝金属组织从而影响焊接性的因素，除了化学成分和冷却速度外，还有焊接循环中的最高加热温度和在高温停留时间等参数，在碳当量值计算公式中均没有表示出来。最新可编辑word文档因此，碳当量值的计算公式只能在一定的钢种范围内，概括地、相对地评价钢材的焊接性，不能作为准确的评定指标。4试述低碳钢的焊接性。由于低碳钢含碳量低，锰、硅含量也少，所以，通常情况下不会因焊接而产生严重硬化组织或淬火组织。低碳钢焊后的接头塑性和冲击韧度良好，焊接时，一般不需预热、控制层间温度和后热，焊后也不必采用热处理改善组织，整个焊接过程不必采取特殊的工艺措施，焊接性优良。但在少数情况下，焊接时也会出现困难：1）采用旧冶炼方法生产的转炉钢含氮量高，杂质含量多，从而冷脆性大，时效敏感性增加，焊接接头质量降低，焊接性变差。2）沸腾钢脱氧不完全，含氧量较高，P等杂质分布不均，局部地区含量会超标，时效敏感性及冷脆敏感性大，热裂纹倾向也增大。3）采用质量不符合要求的焊条，使焊缝金属中的碳、硫含量过高，会导致产生裂纹。如某厂采用酸性焊条焊接Q235－A钢时，因焊条药皮中锰铁的含碳量过高，会引起焊缝产生热裂纹。4）某些焊接方法会降低低碳钢焊接接头的质量。如电渣焊，由于线能量大，会使焊接热影响区的粗晶区晶粒长得十分粗大，引起冲击韧度的严重下降，焊后必需进行细化晶粒的正火处理，以提高冲击韧度。总之，低碳钢是属于焊接性最好、最容易焊接的钢种，所有焊接方法都能适用于低碳钢的焊接。5低碳钢焊接时，如何正确地选用焊接材料？⑴手弧焊焊条的选用常用低碳钢Q235的抗拉强度平均值为417.5MPa，根据等强度原则，与之匹配的焊条应为E43系列。几种不同钢号的低碳钢手弧焊时焊条的选用，见表2。表2低碳钢手弧焊时焊条的选用钢号一...
