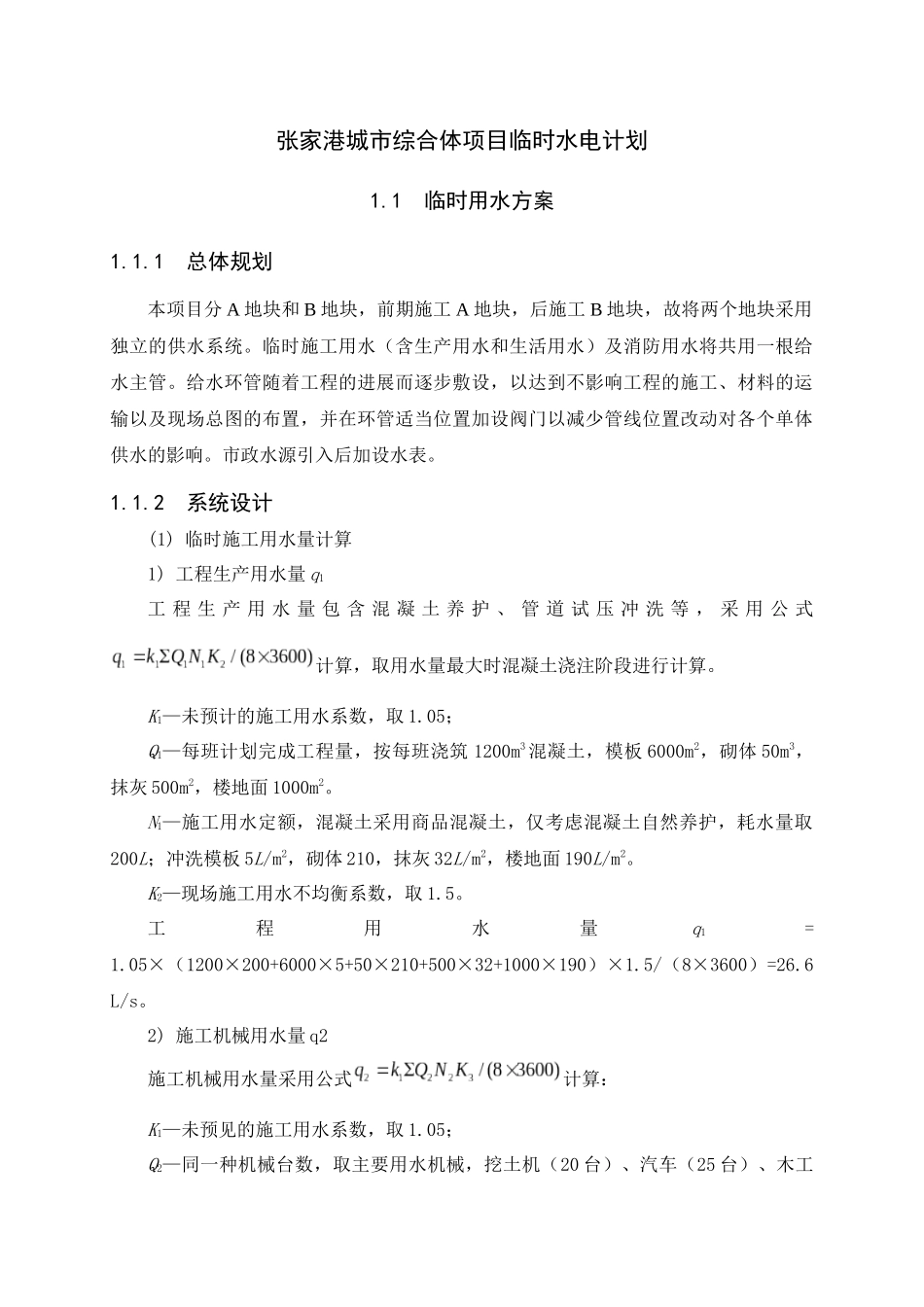

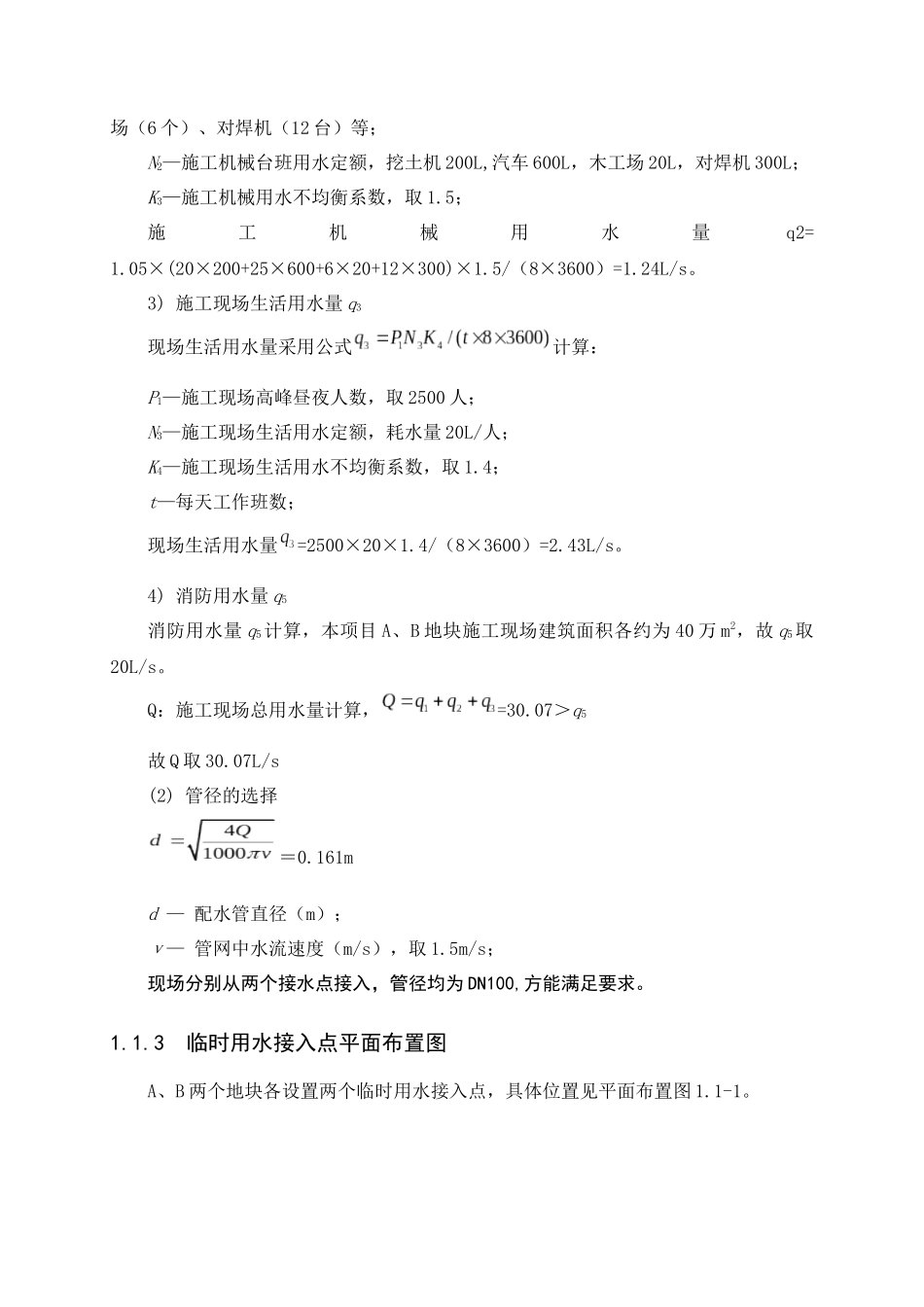

张家港城市综合体项目临时水电计划1.1临时用水方案1.1.1总体规划本项目分A地块和B地块，前期施工A地块，后施工B地块，故将两个地块采用独立的供水系统。临时施工用水（含生产用水和生活用水）及消防用水将共用一根给水主管。给水环管随着工程的进展而逐步敷设，以达到不影响工程的施工、材料的运输以及现场总图的布置，并在环管适当位置加设阀门以减少管线位置改动对各个单体供水的影响。市政水源引入后加设水表。1.1.2系统设计(1)临时施工用水量计算1)工程生产用水量q1工程生产用水量包含混凝土养护、管道试压冲洗等，采用公式计算，取用水量最大时混凝土浇注阶段进行计算。K1—未预计的施工用水系数，取1.05；Q1—每班计划完成工程量，按每班浇筑1200m3混凝土，模板6000m2，砌体50m3，抹灰500m2，楼地面1000m2。N1—施工用水定额，混凝土采用商品混凝土，仅考虑混凝土自然养护，耗水量取200L；冲洗模板5L/m2，砌体210，抹灰32L/m2，楼地面190L/m2。K2—现场施工用水不均衡系数，取1.5。工程用水量q1=1.05×（1200×200+6000×5+50×210+500×32+1000×190）×1.5/（8×3600）=26.6L/s。2)施工机械用水量q2施工机械用水量采用公式计算：K1—未预见的施工用水系数，取1.05；Q2—同一种机械台数，取主要用水机械，挖土机（20台）、汽车（25台）、木工场（6个）、对焊机（12台）等；N2—施工机械台班用水定额，挖土机200L,汽车600L，木工场20L，对焊机300L；K3—施工机械用水不均衡系数，取1.5；施工机械用水量q2=1.05×(20×200+25×600+6×20+12×300)×1.5/（8×3600）=1.24L/s。3)施工现场生活用水量q3现场生活用水量采用公式计算：P1—施工现场高峰昼夜人数，取2500人；N3—施工现场生活用水定额，耗水量20L/人；K4—施工现场生活用水不均衡系数，取1.4；t—每天工作班数；现场生活用水量=2500×20×1.4/（8×3600）=2.43L/s。4)消防用水量q5消防用水量q5计算，本项目A、B地块施工现场建筑面积各约为40万m2，故q5取20L/s。Q：施工现场总用水量计算，=30.07＞q5故Q取30.07L/s(2)管径的选择＝0.161md—配水管直径（m）；ν—管网中水流速度（m/s），取1.5m/s；现场分别从两个接水点接入，管径均为DN100,方能满足要求。1.1.3临时用水接入点平面布置图A、B两个地块各设置两个临时用水接入点，具体位置见平面布置图1.1-1。2.2临时用电方案2.2.1临时用电使用计划1施工用电估算根据施工部署，施工用电的高峰期在土建施工、钢结构施工和机电工程施工的交叉期间。A地块主体先施工，在A塔楼投入运营后开始B地块的施工，故暂按A地块施工时估算用电量。（1）塔吊的选择目前国内超高层施工应用的塔吊多为法福克和中昇，A塔建筑高度268m，根据对结构形式的分析，塔吊吊装性能至少要求1000N/m，额定功率300KW，较小一点的塔吊额定功率为200KW左右，结构外框为钢结构，吊装工作量较大，每个塔楼至少使用2台塔吊。（2）施工电梯超高层建筑进入二次结构后，材料的垂直运输是关键，每个塔楼至少配置2台双笼人货电梯，使用较多的为SCD200/200J、SCD200/200VJ型，额定功率18.5KW×2。（3）其他用电设备其他涉及到的用电设备CO2气保焊机、电焊机、钢筋机械、木工机械等。（4）用电设备一览表（估算）序号临时用电设备型号设备功率（kW）数量临时用电（kW）1塔吊QTZ8051.62103.22塔吊ZSL100030013003塔吊ZSL75020036004施工电梯SC200/200GS18.5×241485直流电焊机ZX5-50042104206CO2气保焊机KRⅡ-50032165127电焊机ZX5—35023102308电焊机BX3-300146849焊条烘干箱XZYH-1001044010钢筋弯曲机GW40382411钢筋切断机GQ401.581212钢筋套丝机GSJ404124813混凝土振动棒HZ-501.1303314平板震动器ZF55-101.155.515砂浆搅拌机JZS3505.5422序号临时用电设备型号设备功率（kW）数量临时用电（kW）16钢筋调直机GT6-125.542217切割机/2.5102518单面压刨机MB105A452019木工圆锯机MJ-1042.5102520临时水泵100D16×630412021临时水泵100D16×52248822闪光对焊机UN-5050210023污水泵5.5105524砂轮切割机φ5001.5304525角向磨光机φ1000.512626台钻EQ30251.5243627电锤ZIC1-160.5301528混流式节能型风机HL3-2ANO13A型116662...
