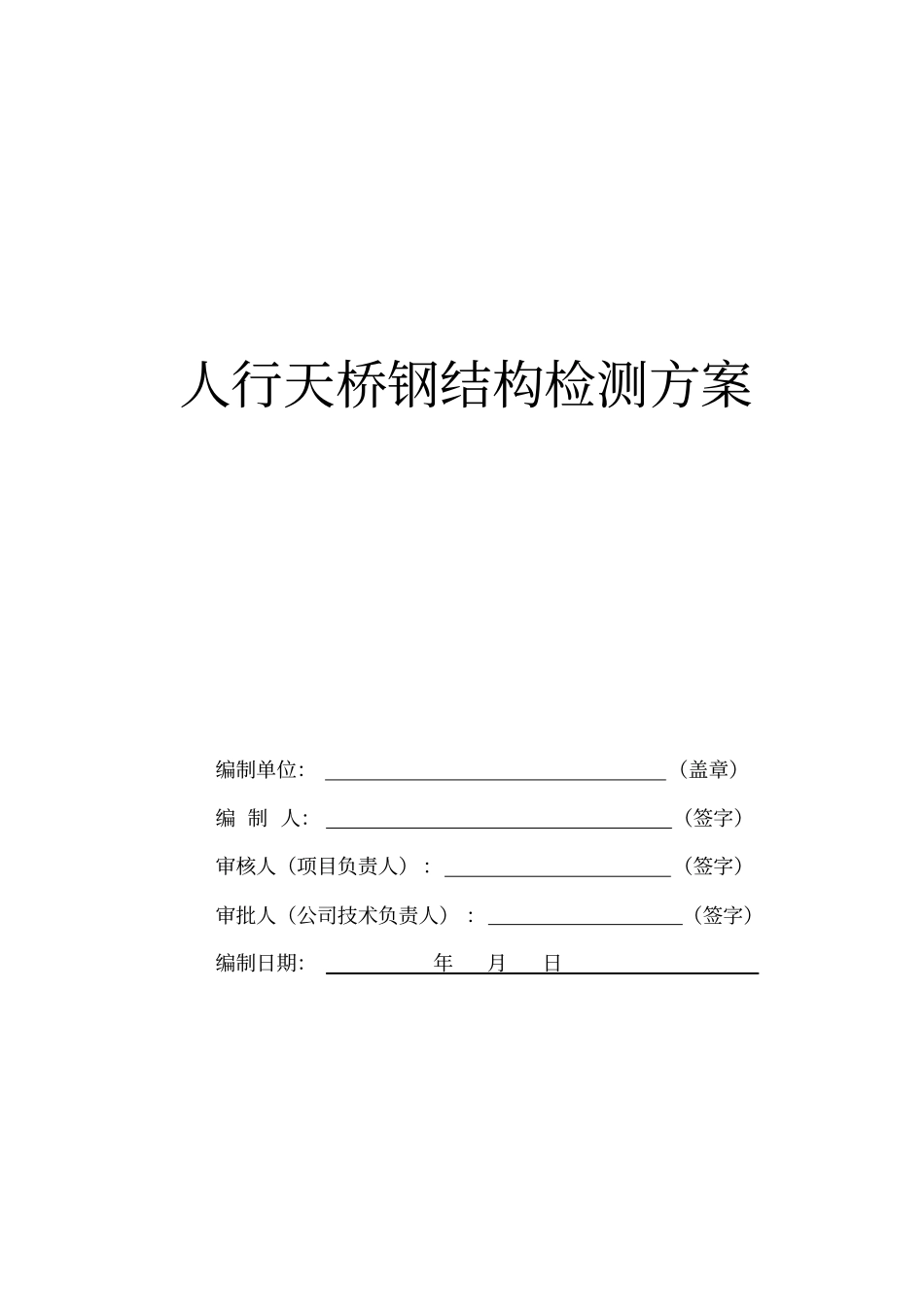

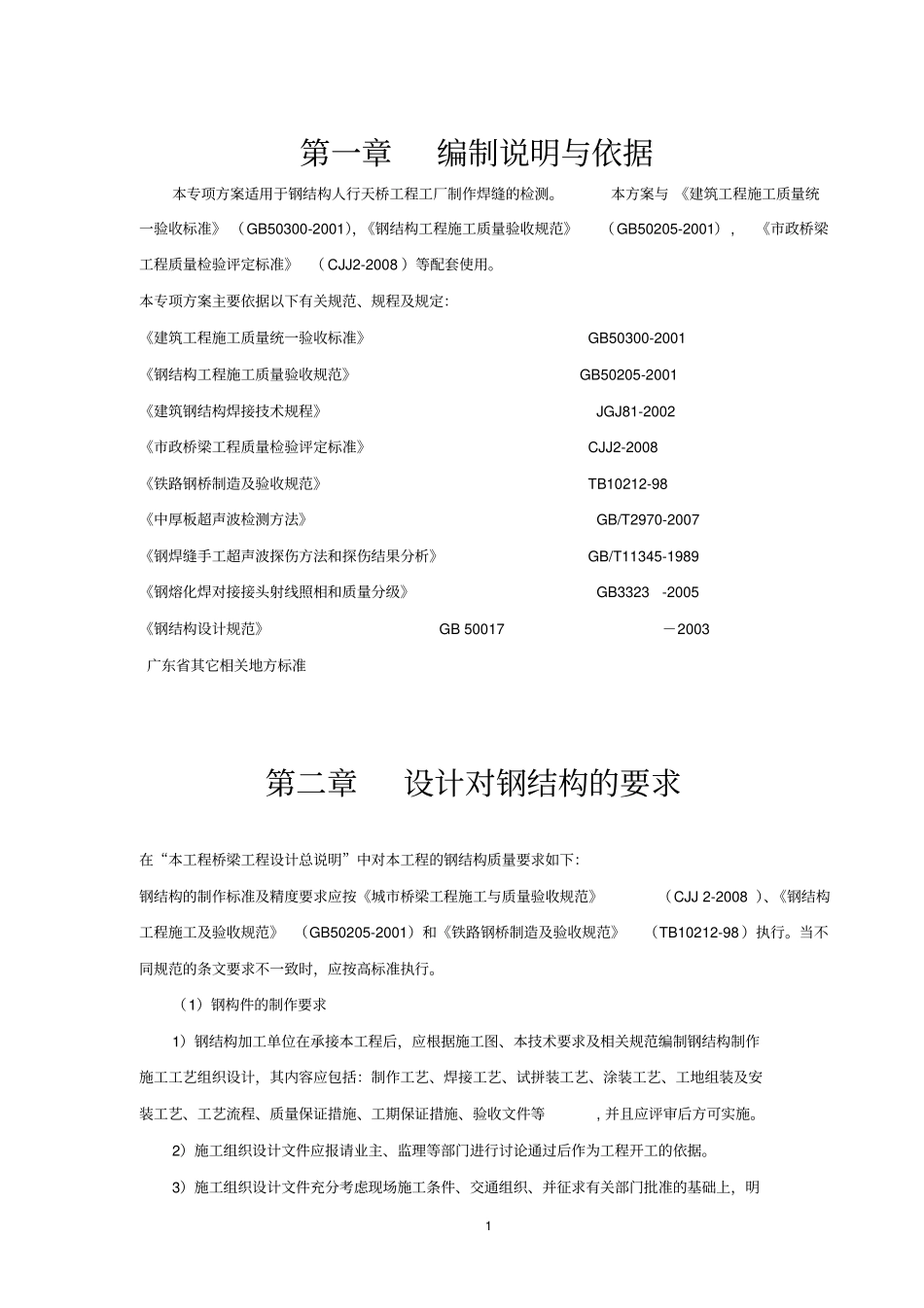

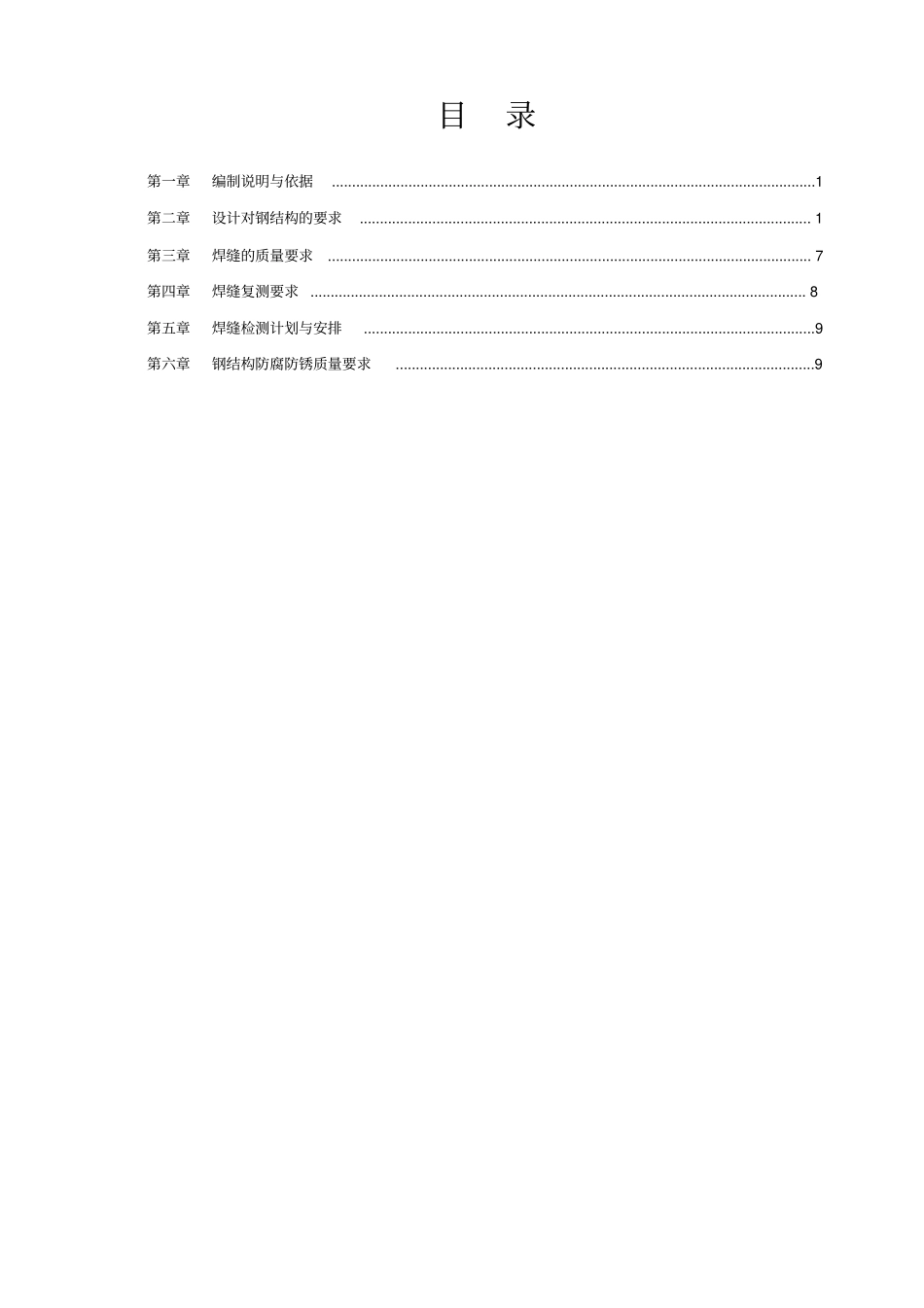

人行天桥钢结构检测方案编制单位：（盖章）编制人：（签字）审核人（项目负责人）：（签字）审批人（公司技术负责人）：（签字）编制日期：年月日目录第一章编制说明与依据........................................................................................................................1第二章设计对钢结构的要求................................................................................................................1第三章焊缝的质量要求........................................................................................................................7第四章焊缝复测要求...........................................................................................................................8第五章焊缝检测计划与安排................................................................................................................9第六章钢结构防腐防锈质量要求........................................................................................................91第一章编制说明与依据本专项方案适用于钢结构人行天桥工程工厂制作焊缝的检测。本方案与《建筑工程施工质量统一验收标准》（GB50300-2001），《钢结构工程施工质量验收规范》（GB50205-2001）,《市政桥梁工程质量检验评定标准》（CJJ2-2008）等配套使用。本专项方案主要依据以下有关规范、规程及规定：《建筑工程施工质量统一验收标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《建筑钢结构焊接技术规程》JGJ81-2002《市政桥梁工程质量检验评定标准》CJJ2-2008《铁路钢桥制造及验收规范》TB10212-98《中厚板超声波检测方法》GB/T2970-2007《钢焊缝手工超声波探伤方法和探伤结果分析》GB/T11345-1989《钢熔化焊对接接头射线照相和质量分级》GB3323-2005《钢结构设计规范》GB50017－2003广东省其它相关地方标准第二章设计对钢结构的要求在“本工程桥梁工程设计总说明”中对本工程的钢结构质量要求如下：钢结构的制作标准及精度要求应按《城市桥梁工程施工与质量验收规范》（CJJ2-2008）、《钢结构工程施工及验收规范》（GB50205-2001）和《铁路钢桥制造及验收规范》（TB10212-98）执行。当不同规范的条文要求不一致时，应按高标准执行。（1）钢构件的制作要求1）钢结构加工单位在承接本工程后，应根据施工图、本技术要求及相关规范编制钢结构制作施工工艺组织设计，其内容应包括：制作工艺、焊接工艺、试拼装工艺、涂装工艺、工地组装及安装工艺、工艺流程、质量保证措施、工期保证措施、验收文件等,并且应评审后方可实施。2）施工组织设计文件应报请业主、监理等部门进行讨论通过后作为工程开工的依据。3）施工组织设计文件充分考虑现场施工条件、交通组织、并征求有关部门批准的基础上，明2确钢梁分段、运输、吊装方案。4）制作加工准备及预处理①钢结构加工单位，对采购的钢材，应按规定进行材料复验并记录各批钢板的炉批号及钢板规格编号，以备查考。复验不合格的材料，不得用于本工程。②钢板在下料切割前，应进行矫平等预加工处理，钢板矫平后不得出现折皱、翘曲等影响质量的现象，表面不应有明显的叠痕和其它损伤，必要时应进行局部整修或打磨整平，主要受力部位材质应跟踪。③号料前应清除钢材表面油污、氧化皮等污物，并进行车间底漆预处理，车间底漆干膜厚度30μm，底漆品种应与涂装采用相适应。④号料前应检查钢板的牌号、规格、质量，确认无误合格后，方可号料。⑤号料所划的切割线必须正确清晰，号料尺寸允许偏差：±1mm。⑥放样和样板（样杆）的允许偏差应符合下表的规定放样和样板（样杆）的允许偏差表项目允许偏差两相邻孔中心线距离±0.5mm对角线、两极边孔中心距离1.0mm孔中心与孔群中心线的横向距离0.5mm宽度、长度+0.5mm,-1.0mm曲线样板上任意点偏离1.0mm5).零件加工、部件组合、节段组装技术要求①零件加工：各类钢结构部件的零件，宜采用精密（数控、自动、半自动）切割下料。零件边缘加工后，应无...
