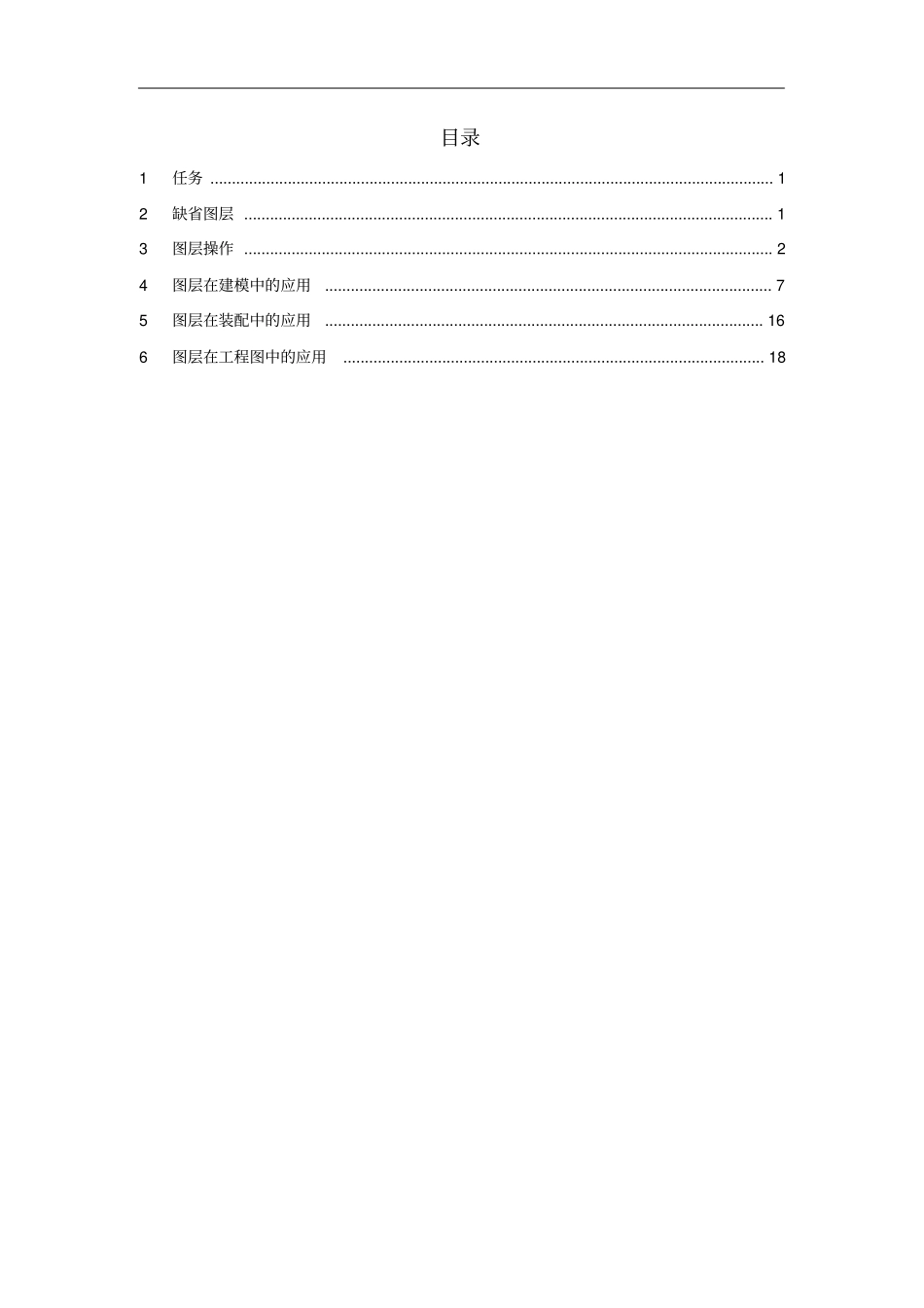

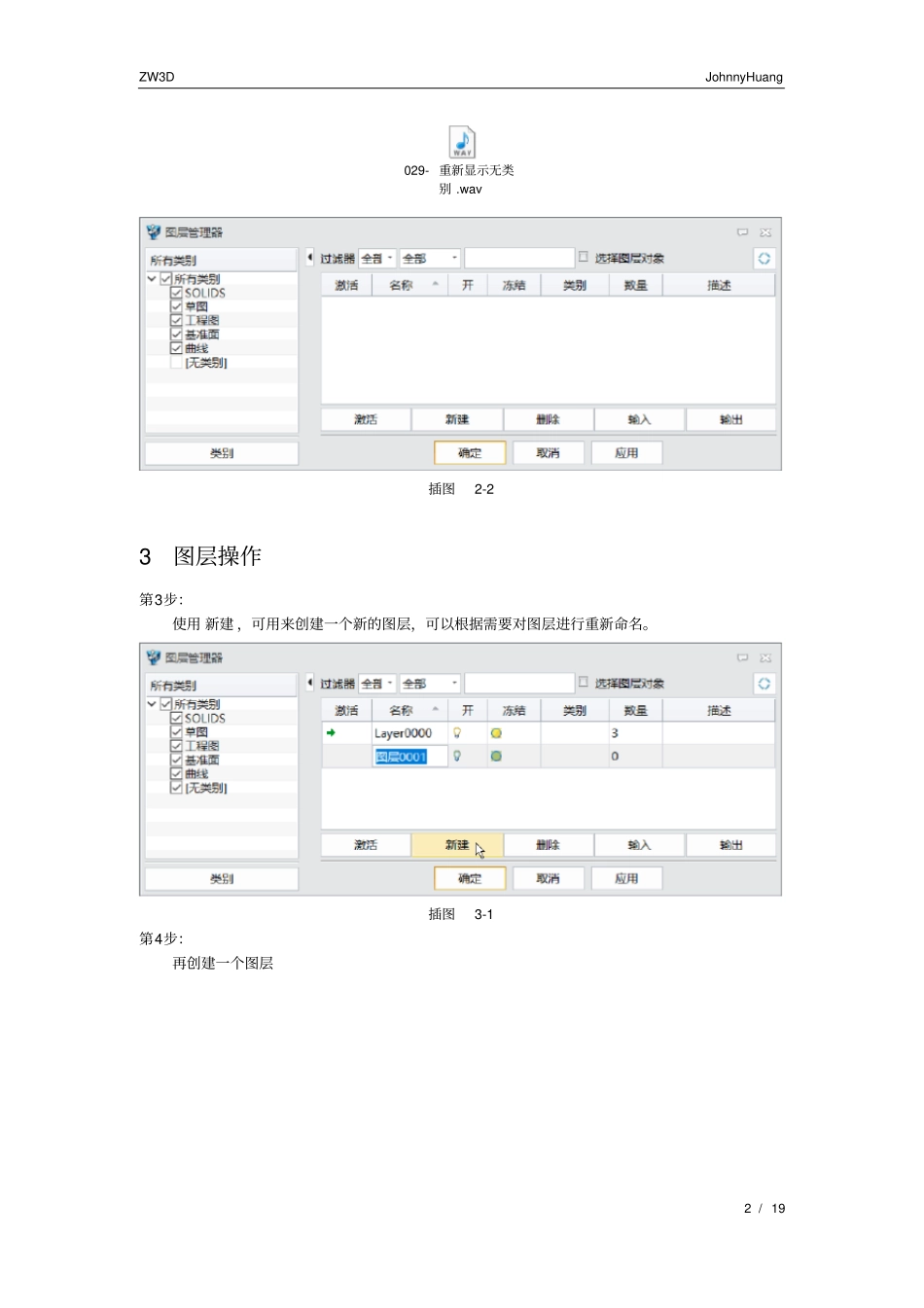

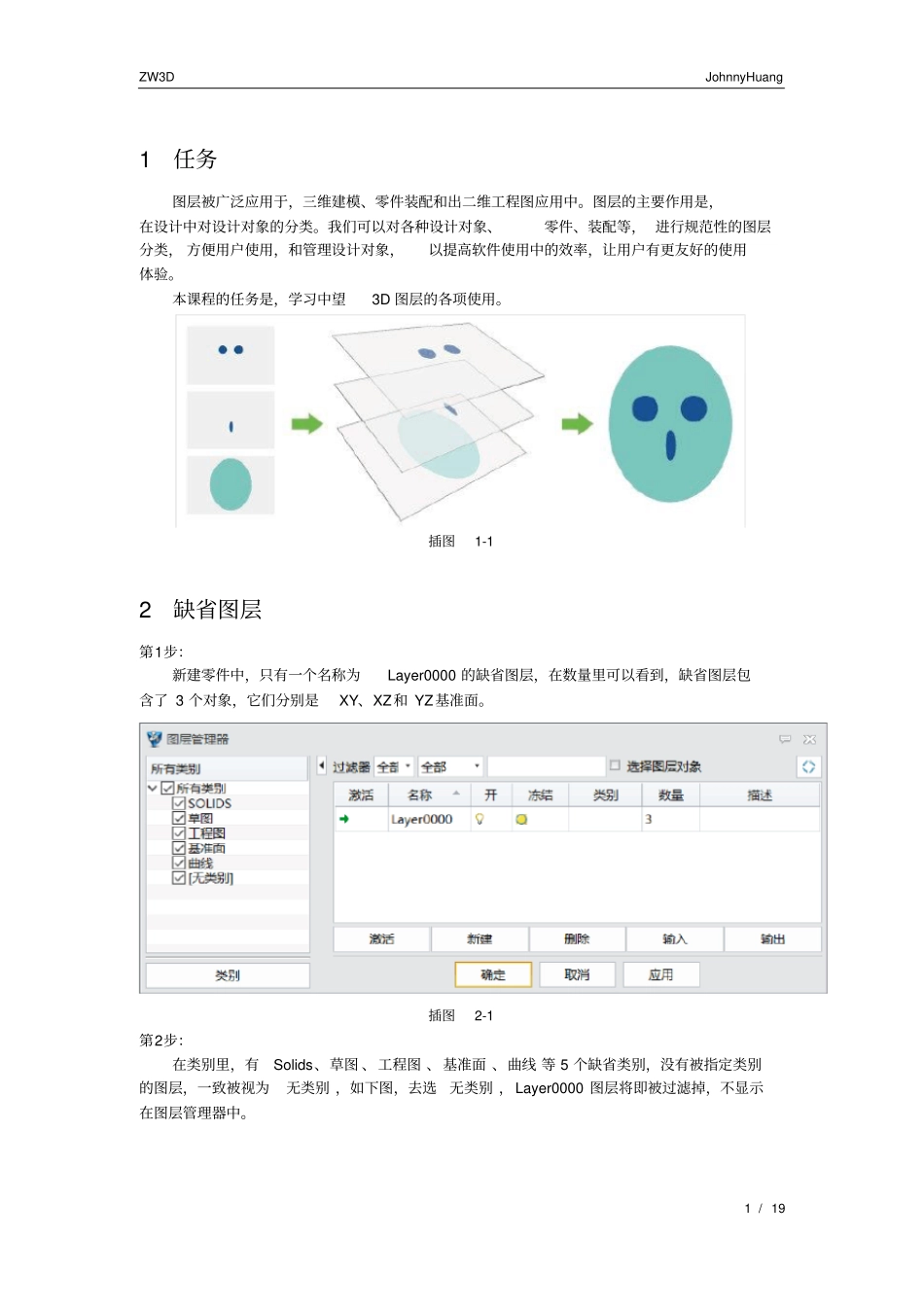

目录1任务...................................................................................................................................12缺省图层...........................................................................................................................13图层操作...........................................................................................................................24图层在建模中的应用........................................................................................................75图层在装配中的应用......................................................................................................166图层在工程图中的应用..................................................................................................18ZW3DJohnnyHuang1/191任务图层被广泛应用于，三维建模、零件装配和出二维工程图应用中。图层的主要作用是，在设计中对设计对象的分类。我们可以对各种设计对象、零件、装配等，进行规范性的图层分类，方便用户使用，和管理设计对象，以提高软件使用中的效率，让用户有更友好的使用体验。本课程的任务是，学习中望3D图层的各项使用。插图1-12缺省图层第1步：新建零件中，只有一个名称为Layer0000的缺省图层，在数量里可以看到，缺省图层包含了3个对象，它们分别是XY、XZ和YZ基准面。插图2-1第2步：在类别里，有Solids、草图、工程图、基准面、曲线等5个缺省类别，没有被指定类别的图层，一致被视为无类别，如下图，去选无类别，Layer0000图层将即被过滤掉，不显示在图层管理器中。ZW3DJohnnyHuang2/19029-重新显示无类别.wav插图2-23图层操作第3步：使用新建，可用来创建一个新的图层，可以根据需要对图层进行重新命名。插图3-1第4步：再创建一个图层ZW3DJohnnyHuang3/19插图3-2第5步：使用输出插图3-3第6步：弹出保存图层信息的对话框，输入文件名，然后保存。ZW3DJohnnyHuang4/19插图3-4第7步：在过滤器里输入过滤关键字——图层，我们看到，视窗里只会显示包含关键字的图层。插图3-5第8步：拾取图层0001和图层0002，使用删除，用来删除选中的图层。ZW3DJohnnyHuang5/19插图3-6第9步：图层0001和图层0002被删除。插图3-7第10步：删除过滤器关键字图层，使用输入。插图3-8第11步：在弹出的打开对话框中，拾取图层信息文件，双击或使用打开命令，对图层信息文件进行输入。ZW3DJohnnyHuang6/19插图3-9第12步：由于图层Layer0000已经存在，输入的图层信息里也包含了该图层，所以会有报警信息，提示图层Layer0000正在使用，询问是否确定覆盖图层，我们选择是，接受图层覆盖。插图3-10第13步：输入图层后，我们还原了输出时候的图层信息。对于用户经常使用的图层，我们可以使用输出，把常用的图层进行分类，保存成图层信息文件，以方便以后的使用中，通过图层输入操作，提高创建图层的效率。ZW3DJohnnyHuang7/19插图3-11第14步：激活图层有三种方法，第一种方法是双击图层，对图层激活，把对象图层设置为当前的使用图层。插图3-12第15步：第二种方法是，拾取图层后，使用右键菜单下的激活，把对象图层设置为当前的使用图层。插图3-13第16步：第三种方法是，在图层工具栏里，直接选取图层，置为当前作为使用图层。插图3-144图层在建模中的应用打开文件足球.z3，我们以这个足球零件，来了解和学习，图层在建模过程中的一些应用。第17步：ZW3DJohnnyHuang8/19使用转换实体可见性，从显示空间切换到隐藏空间。插图4-1第18步：我们可以看到，在隐藏空间里，存在足球建模过程中，所使用过的点、线和面，等建模过程对象。插图4-2第19步：打开图层，创建图层，命名为点。插图4-3第20步：添加描述，内容为建模辅助点。ZW3DJohnnyHuang9/19插图4-4第21步：创建图层，命名为线。插图4-5第22步：添加描述，内容为建模辅助线。插图4-6第23步：创建图层，命名为面。ZW3DJohnnyHuang10/19插图4-7第24步：添加描述，内容为建模辅助面。插图4-8第25步：新建类别插图4-9第2...
